Paramètre du produit
| numéro de commande | nom | quantité | remarques |
| 1 | Alimentateur à spirale + sécheur à air chaud | 1 ensemble | Les principaux composants de l'ensemble de la gamme adoptent des marques bien connues au pays et à l'étranger : Le système électrique adopte un contacteur Siemens, un contrôleur de température intelligent Omron et un régulateur de fréquence Inwit Frequency. Le réducteur à face de dent dure adopte un réducteur spécial à couple élevé de machine en plastique. Cylindre de matériau de vis utilisant l'une des dix principales marques nationales de vis cinq étoiles du Zhejiang ou Jinteng Le rouleau miroir est fabriqué par Changzhou Lianfeng Machinery. |
| 2 | Extrudeuse SJ 90-33/1 | 1 ensemble | |
| 3 | Système de contrôle électronique DK-14 | 1 ensemble | |
| 4 | Moule à plaques MJ-200/300 | 1 ensemble | |
| 5 | Presse optique à trois rouleaux BF-800X 320 | 1 ensemble | |
| 6 | Support de refroidissement BF-800-4000 | 1 ensemble | |
| 7 | Tracteur à rouleaux en caoutchouc BF-800X 200 | 1 ensemble | |
| 8 | L'enrouleur à friction BF-600 | 1 ensemble | |
| 9 | Thermostat à eau trois-en-un | 1 ensemble | |
| 10 | Données techniques des équipements aléatoires | 1 ensemble |
Machine à rideaux de porte souples en PVC, extrudeuse à vis unique SJ 90-33/1
| Diamètre de vis : | 90 mm (Zhejiang Zhoushan Jinteng ou vis cinq étoiles) |
| Rapport d'aspect de la vis : | 33:1 |
| Structure de la tige à vis : | un nouveau type de tige filetée à haut rendement |
| Matériau de la vis à cartouche : | Traitement par infiltration d'azote 38C rMoAIA |
| Profondeur de la couche de nitrure : | 0. 4-0. 7 mm |
| Dureté des vis : | HT> 740 |
| Dureté de la cartouche : | HT> 940 |
| Vitesse de rotation de la vis : | 10-50 tr/min |
| Puissance du moteur : | 37 kW (moteur de marque Shandong) 4 kW de section chauffante 6 (fonte d'aluminium + hotte inox) Zone de refroidissement du tambour 6180w |
| Quantité extrudée : | 100-150kg/heure Réducteur Y-250 (produit à Changzhou, Jiangsu) |
| Formulaire d'installation : | entraînement par courroie ou connexion droite par joint d'arbre |
Le matériau des engrenages est de 20CrMnTi grâce à une trempe par carburation
Le mode refroidissement passe par le condenseur
Alimentateur automatique sous vide type E-100 KG
Système de contrôle des appareils électriques :
Contacteur Schneider ou un contacteur Siemens
Table de contrôle de température Table de contrôle de température intelligente Omron
Régulateur de vitesse de conversion de fréquence Inwitten de l'onduleur
Machine à rideaux de porte souples en PVC-BF-200 + 300 moule à plaque de type cintre :
Matériau du moule forgeage d'acier de haute qualité, placage de chrome dur, traitement de polissage
L'épaisseur de la pièce de machine à plaque de type porte-vêtements est de 1 à 3 mm et la largeur du produit est de 200/300 mm.
La largeur effective de chaque moule est de 240/350 mm
La puissance de chauffage est de 15 / 9 kW et est chauffée intérieurement
Zone 3 de la section contrôle de température
La forme du chemin de nez est un chemin dégradé de type porte-vêtements, la tête est en acier allié de haute qualité 5CrNIMo, la surface est chromée et polie ; la lèvre supérieure du moule est ajustée et la lèvre inférieure du moule peut être remplacée.

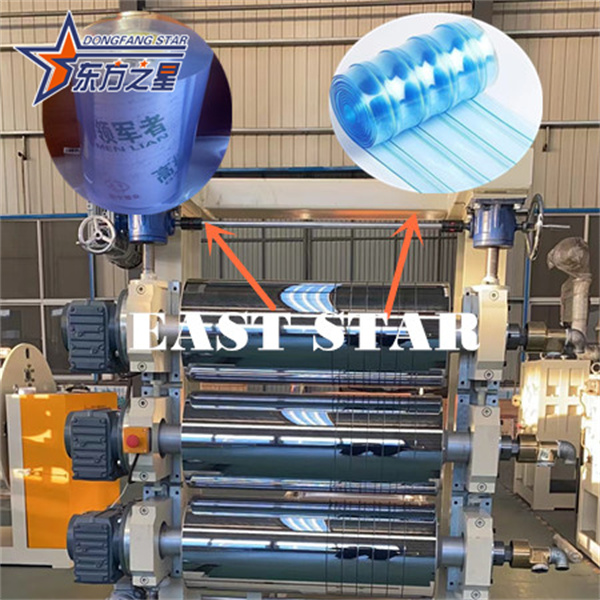

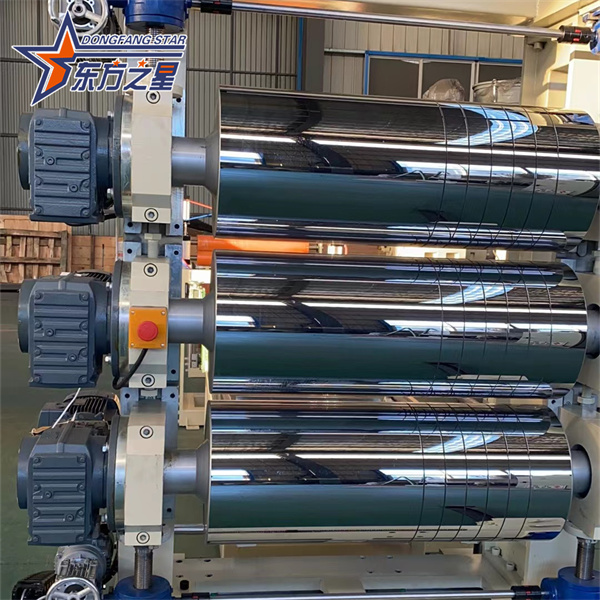

Machine-calendrier de rideau de porte souple en PVC
A. Structure de presse : verticale à trois rouleaux (équipée d'un dispositif de protection de sécurité des rouleaux)
B. Nombre de rouleaux ; Trois (produit par Lianfeng, Changzhou, Jiangsu)
C, diamètre du rouleau : 320 mm
D. Longueur du rouleau : 800 mm
E. Épaisseur de paroi du rouleau : 25 mm
F. rouleau : le matériau utilise de l'acier 45 #, et après le traitement dur, la dureté peut atteindre RC60-65
G. traitement de surface du rouleau : traitement miroir
H. La structure du rouleau adopte un système d'échange rapide composite multicouche pour assurer la température constante et uniforme du rouleau.
I. Milieu à température constante du rouleau : adoucissement de l'eau
J. Le système de contrôle à trois rouleaux adopte un contrôle de conversion de fréquence, qui peut réaliser une synchronisation et un contrôle de vitesse indépendant.
Le système de contrôle de k et trois rouleaux adopte le mode système de contrôle indépendant
I. Le système de transmission du réducteur F est adopté pour assurer le bon fonctionnement des trois rouleaux.
J. la puissance de transmission de 1,5KWx3=4,5kw

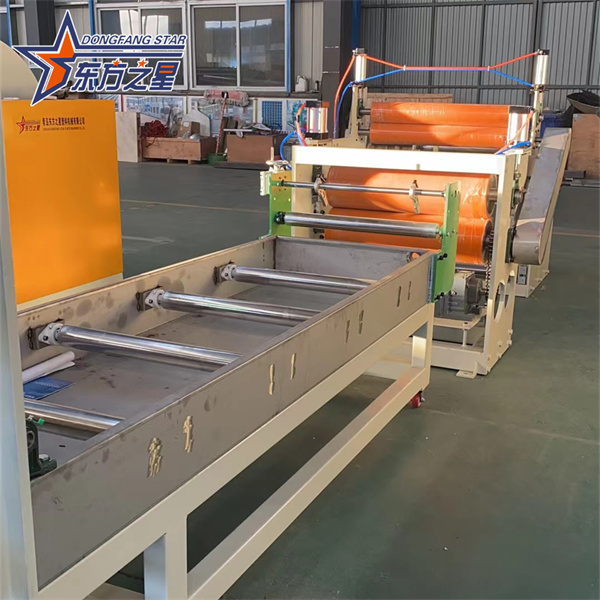

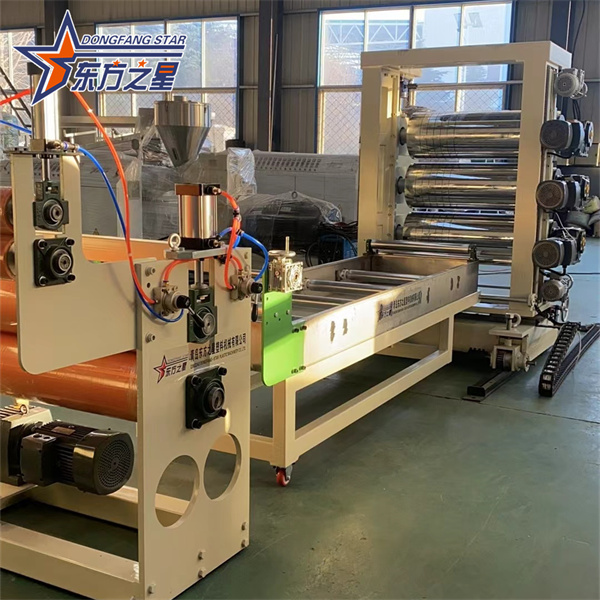

Machine à rideau de porte souple en PVC - Refroidissement du support
A. Longueur de 5 m.
B. Le rouleau est constitué de tuyaux en acier inoxydable.
C. La distance de roulis dans les deux premiers mètres est de 400 mm.
d. Le support comprend 1 jeu de dispositifs de coupe de bord, constitués d'un couteau en alliage de haute qualité.
Machine à rideau de porte souple en PVC, enrouleur à rouleaux en caoutchouc
A. Rouleau en caoutchouc de traction : 2 pièces
B. Diamètre du rouleau de traction : 220 mm
C. Longueur du rouleau de traction : 800 mm
D. La surface du rouleau en caoutchouc de traction est en caoutchouc résistant à la corrosion et à la température et polie (usine de produits en caoutchouc spéciaux Hebei Baoding)
E. Le système d'entraînement par réduction adopte un entraînement par réducteur (réducteur à engrenages de la série F à couple élevé)
F, avec un convertisseur de fréquence de 1,5 kW
G, équipé d'une presse à trois rouleaux et d'un système de réglage de la tringlerie de vitesse de traction, le tracteur peut être un système de contrôle de vitesse indépendant
Machine à rideaux de porte souples en PVC - la machine de déroulement en ligne
A. Largeur du volume : 400 MM
B. Puissance du moteur : 1,5
C. Nombre de stations : stations doubles
d. Nombre de rouleaux : 2
E. Diamètre du volume : 200-400 mm
F. Méthode de déchargement : assistance manuelle
