Machine d'extrudeuse en PVC Crystal Board

Qingdao Eaststar Plastic Machinery Co., Ltd. produit principalement une machine à extrudeuse à cartes cristallines en PVC. À l'heure actuelle, la largeur de production maximale de notre usine peut atteindre 2300 mm, et l'épaisseur peut être ajustée de 0,8 à 5 mm. La largeur de la planche cristalline est généralement supérieure à 600 mm. De plus, 600 mm / 800 mm / 1000 mm / 1200 mm / 1500 mm / 1800 mm / 2000 mm , Chaque équipement a un coup d'œil, bienvenue pour visiter.

Quels sont les composants de la machine d'extrudeuse à cartes cristallines PVC?

L'équipement utilise une extrudeuse à une vis, une matrice élastique en forme de T avec une matrice réglable, un calendrier vertical du super miroir, une machine à température d'eau de trois en un, un réservoir d'eau de refroidissement en acier inoxydable et est équipé d'un large couteau à coupe réglable, d'une machine à traction à rouleaux en caoutchouc et d'un enrouleur à friction. L'armoire de commande électrique utilise: Contrôleur de température intelligente Omron, appareils électriques à basse tension Siemens et un onduleur de marque domestique et étranger bien connu. La surface de la feuille produite est brillante, transparente et impeccable, douce, sans fissures, pas d'odeur, pas de bulles, finement fabriquées et largement utilisées; Utilisé pour la maison, les portes rapides, les produits chimiques, les coussinets d'isolation et les cloisons de la pièce climatisées; La plage de températures de travail est de moins 20 degrés Celsius à 60 degrés Celsius, et peut être liée et soudée. Facile à nettoyer.



Liste et devis d'équipement

numéro de commande nom quantité
1 Faisseur en spirale + sèche-linge 1 set
2 SJ 120-3 Extrudeuse 4/1 1 set
3 Le système de contrôle électronique DK-20 1 set
4 Moule de plaque MJ-1160 1 set
5 BF-1400X 400 Presse optique à trois rouleaux 1 set
6 Support de refroidissement BF-1400-6000 1 set
7 BF-1400X 240 Rouleau en caoutchouc 1 set
8 BF-1200 Rewinder 1 set
9 Données techniques de l'équipement aléatoire 1 set


Détail du produit

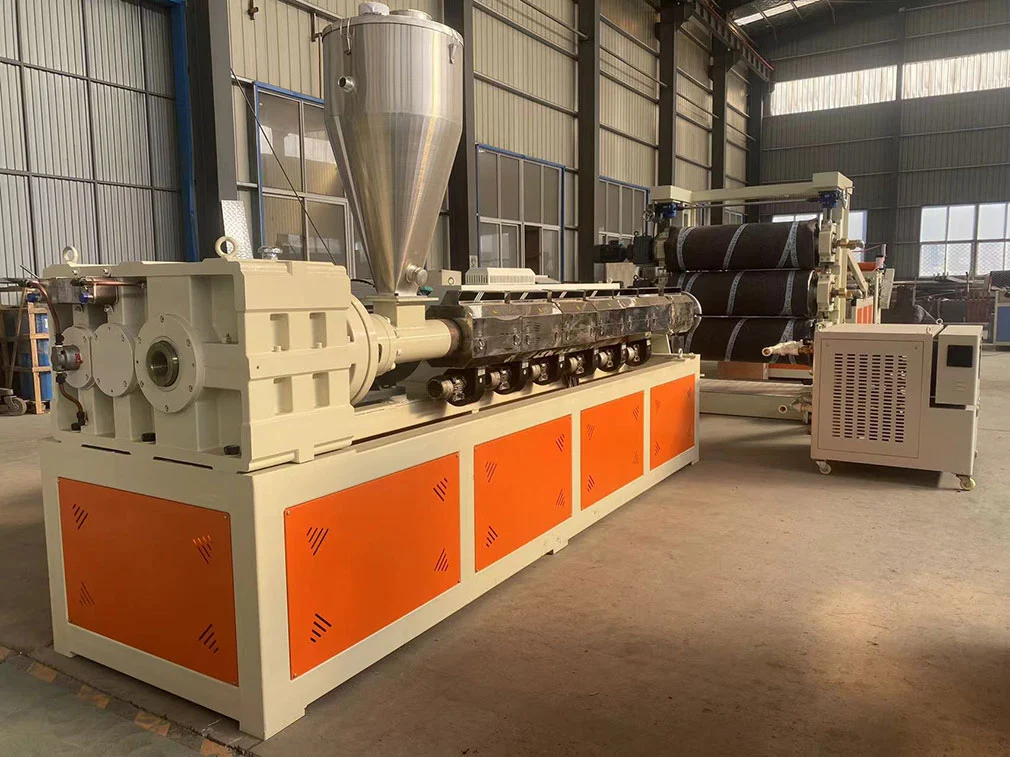

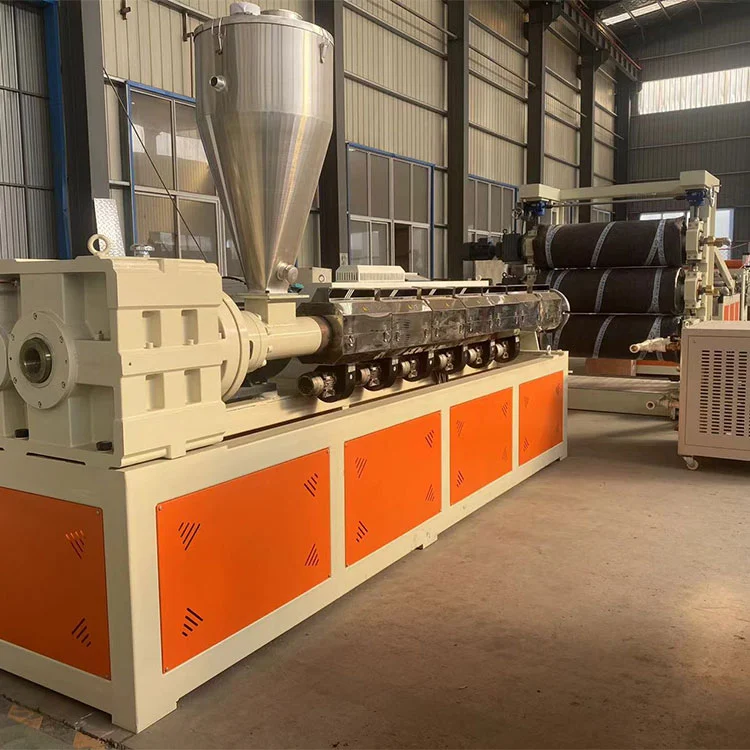

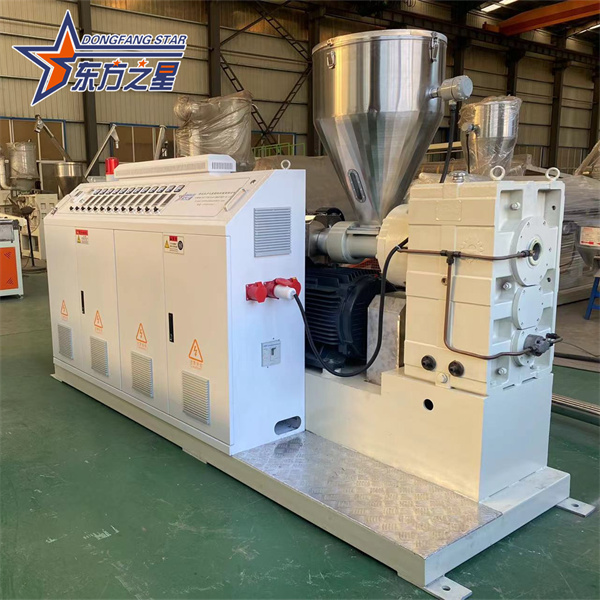

Extrudeuse à échelle unique SJ 120 3 4/1

Pvc Crystal Board Extruder Machine

● Diamètre des vis: 120 mm (produit à Zhoushan, province du Zhejiang)
● Ratio d'aspect à vis: 3 4: 1
● Structure de la tige de vis: un nouveau type de canne à vis très efficace
● Matière de vis de cartouche: Traitement d'infiltration d'azote 38c RMOAIA
● Profondeur de la couche de nitrure: 0,4-0,7 mm
● Fix de la dureté: HV> 740
● Dureté de la cartouche: HV> 940
● Vitesse de rotation des vis: 10-70 tr / min
● MOTEUR DE MOTEUR: 110 kW (Motor de marque Shandong)
● 5 kW de chauffage section 8 (coulé en aluminium + capot d'air en acier inoxydable)
● Zone de refroidissement du tambour 8-250W
● Quantité d'extrusion: 200-40 0kg / h
● Réducteur Face dure dure réducteur Y-315 Réducteur (produit à Changzhou, Jiangsu)
● Forme d'installation de la connexion droite de la courroie ou du joint d'arbre
● Matériau de vitesse 20crmnti par extinction carburisée
● Le mode de refroidissement passe le condenseur
● Feeder à vide automatique E-200 kg
● Système de contrôle des appareils électriques:
● Contacteur le contacteur Schneider
● Tableau de contrôle de la température Tableau de contrôle de température intelligent Omron
● gouverneur de vitesse de conversion de fréquence invt


BF-1160 Moule de plaque de type Hangle de couche:

● Matière de moule Forge en acier de moule de haute qualité, chrome dur placant, traitement du polissage
● L'épaisseur de la tête de plaque de rack est 0. 5-5 mm et la largeur du produit est de 1000 mm
● La largeur efficace de la matrice est de 1160 mm
● La puissance de chauffage de 15 kW adopte le mode de chauffage interne
● Zone 7 de la section de contrôle de la température
● Le coureur de nez est un coureur de gradient de rack. La tête est en acier en alliage de haute qualité 40 CRMO, la surface est plaquée et polie; La lèvre de moule est ajustée et la lèvre de moisissure inférieure peut être remplacée.

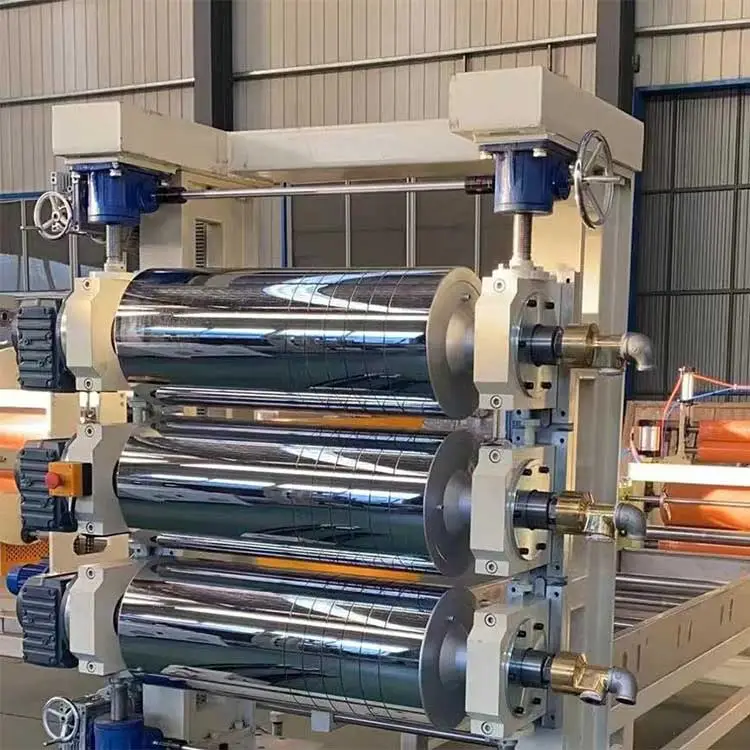

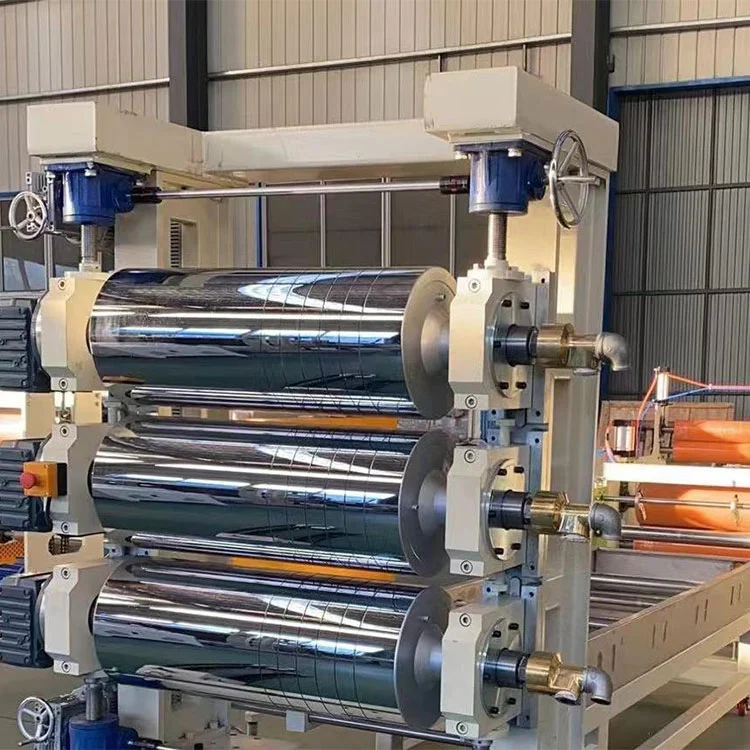

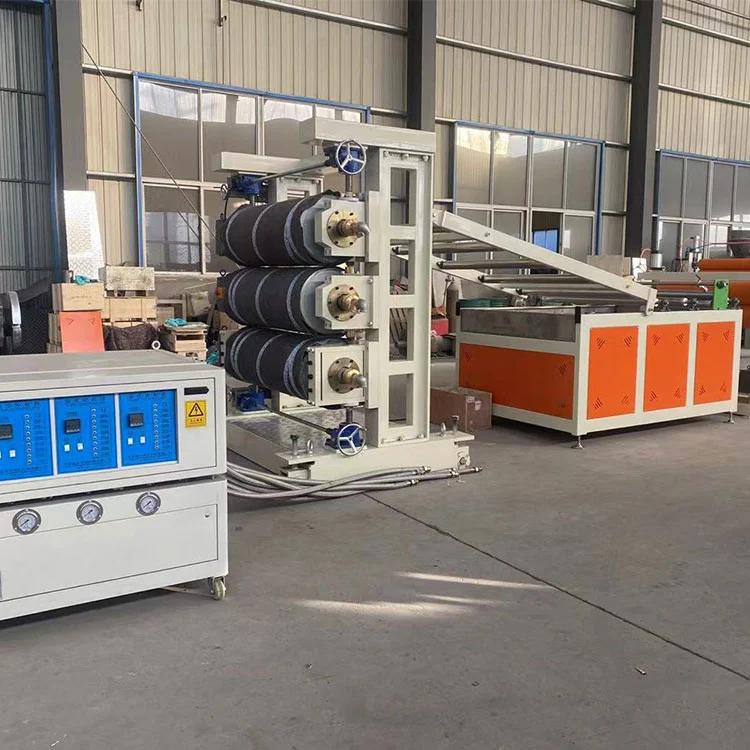

BF-1400X 400 Presse optique à trois rouleaux:



Pvc Crystal Board Extruder Machine


● Diamètre du rouleau presprimé φ400 mm (fabrication de Changzhou)
● Le processus de traitement des rouleaux est passé à travers le traitement du miroir
● Trois matériaux à rouleaux 45 # finition et qualité,
● Épaisseur de placage chromé de 0,05-0,1 mm
● La longueur effective du rouleau est de 1400 mm
● Entraînement du moteur d'entraînement 1,5 kW 3 ensembles (entraînement moteur de décélération à engrenage à couple élevé)
● La vitesse de la ligne du rouleau est de 0,5 à 12 m / min

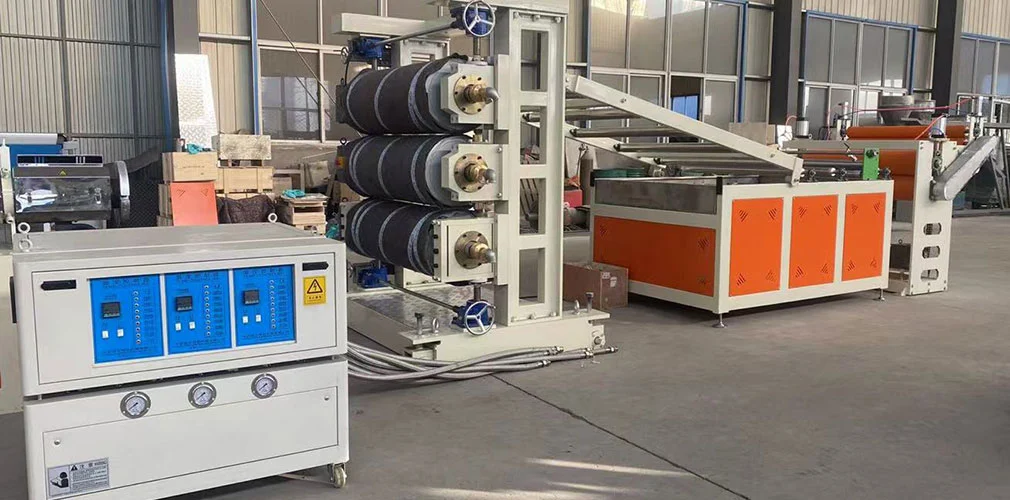

● Le système de température constante de chauffage du rouleau adopte trois machines de contrôle automatique de la température de l'eau, qui peuvent contrôler respectivement la température du rouleau séparément.


Le moteur de décélération d'entraînement est contrôlé par une fréquence variable pour atteindre une régulation de vitesse sans étape avec une précision de fonctionnement élevée et surmonter l'erreur causée par la transmission mécanique; Le dégagement du rouleau supérieur et inférieur est contrôlé par le système limite, et le dégagement du rouleau peut être ajusté par moteur manuel ou de décélération; et les systèmes de limite supérieure et inférieure sont installés pour assurer la sécurité.


Support de refroidissement BF-1400-6000


Pvc Crystal Board Extruder Machine

● La longueur du cadre de support est de 6 000 mm
● Diamètre du rouleau en acier inoxydable: φ 75 mm
● Longueur rouleau en acier inoxydable: 1 400 mm
● Cadre de sol froid avec la disposition des rouleaux de 8 mètres de Roller Road, sous le support.
● Il y a 3 coupeurs de bord en alliage au-dessus du rack de refroidissement

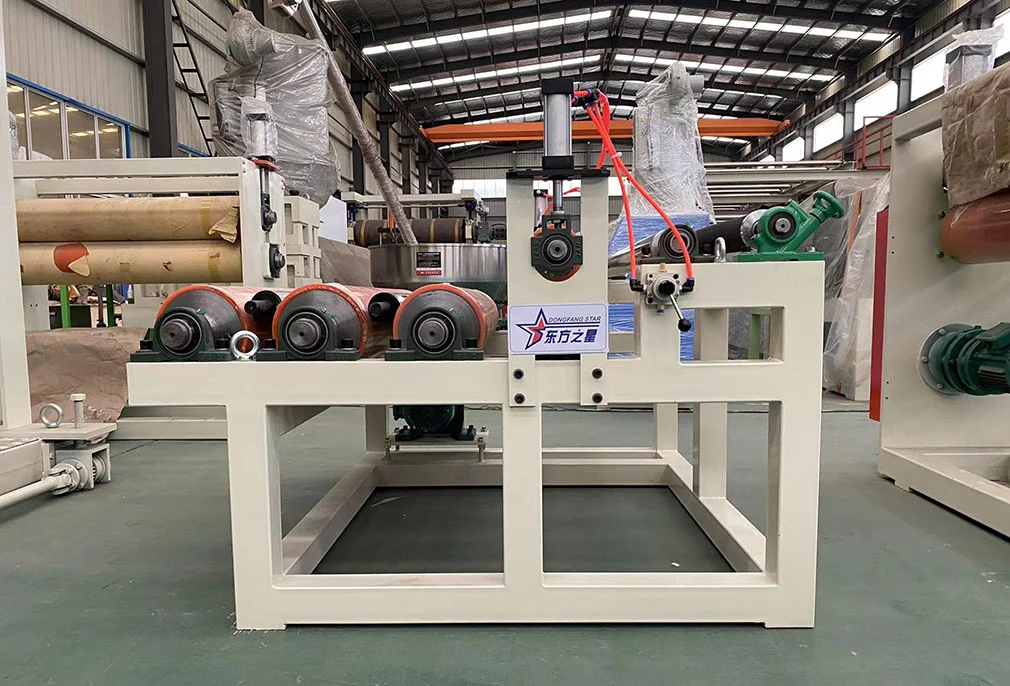

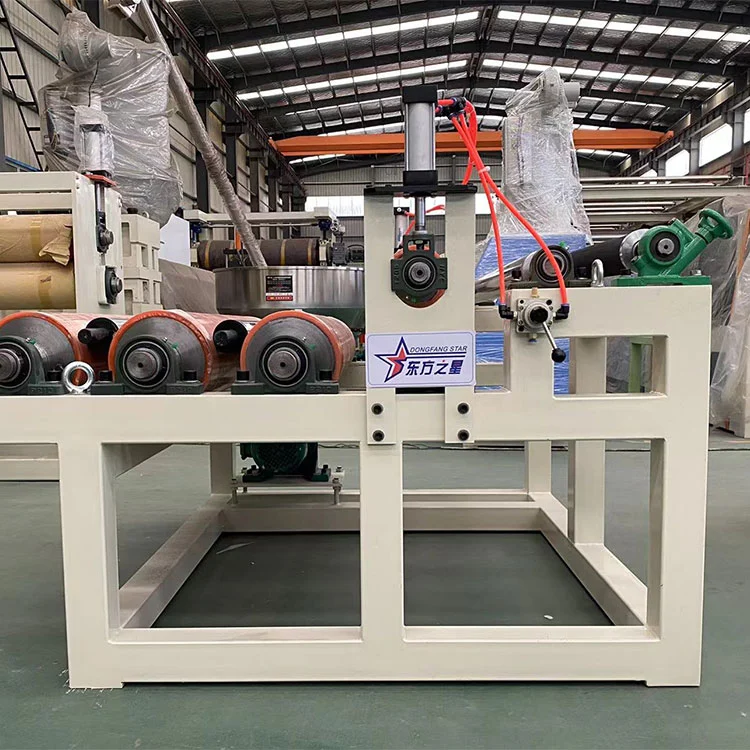

Tracteur BF-1400X 240



Pvc Crystal Board Extruder Machine

● Mode de traction (groupe 1): deux rouleaux en caoutchouc
● Rouleau en caoutchouc: rouleau d'adhésif en polyuréthane
● 240 mm
● Réducteur de vitesse cycloïde planétaire XWD-3-1.5-43
● La puissance du moteur est de 2,2 kW
● Mode de contrôle de vitesse, convertisseur de fréquence
● Mode de transmission: entraînement ou pignon


Recycleur



Pvc Crystal Board Extruder Machine

● Encodage de rotation de semeter
● La largeur du produit est de 1200 mm.
● La puissance du moteur est de 1,5 kW
● Type de friction à rouleaux en mode d'onde
● La longueur du volume est de 20 à 50 m
