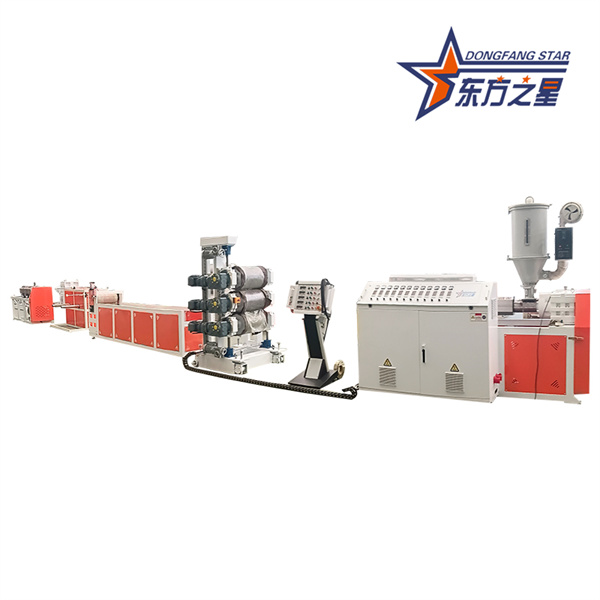

Le polyamide (PA, nylon) et le polyoxyméthylène (POM, acétal) sont des thermoplastiques techniques qui présentent des défis uniques dans l'extrusion de feuilles. Contrairement aux résines de base telles que le PS ou le PP, ces matériaux nécessitent un contrôle de processus plus strict, des conceptions de vis spécialisées et un traitement post-extrusion minutieux. Ce guide se concentre sur des considérations pratiques de production et fournit des paramètres de référence pour une production de feuilles stable et de haute qualité.
PA (Polyamide)
Plastique technique semi-cristallin offrant une excellente résistance mécanique, résistance à l'usure et stabilité chimique.
Sensible à l'humidité : le PA absorbe l'humidité de l'atmosphère (jusqu'à 0,5 % en 24 heures pour certains grades), qui s'hydrolyse aux températures de fusion, provoquant des défauts de surface et une réduction du poids moléculaire - -5.
Plage de température de traitement : généralement 230 à 280 °C selon la qualité.
POM (Polyoxyméthylène / Acétal)
Rigidité élevée, faible frottement, excellente stabilité dimensionnelle et résistance exceptionnelle à la fatigue : souvent utilisé comme remplacement du métal dans les applications automobiles et industrielles -5.
Risque de dégradation thermique : le POM a une fenêtre de traitement étroite ; la température de fusion ne doit généralement pas dépasser 205-225°C pour les qualités homopolymères.
L'absorption d'humidité est inférieure à celle du PA, mais le pré-séchage est toujours recommandé pour les applications critiques.
Considérations sur la conception des vis
La vis est le cœur de la ligne. Pour l'extrusion de POM, une géométrie de vis à trois sections avec les paramètres généraux suivants est recommandée :
| Paramètre | Recommandation générale |
|---|---|
| Longueur totale (L/D) | 20-30 jours |
| Longueur de la section d'alimentation | 8–9 J |
| Longueur de la section de compression | 3 à 5 jours |
| Longueur de la section de dosage | 9-12 J |
| Profondeur de vol de la section d'alimentation (hₑ) | 7–8 mm (pour vis Ø 45–60 mm) |
| Profondeur de vol de la section de mesure (hₐ) | 2,5 à 4 mm |
Points clés :
Une vis ventilée (à deux étages) est fortement recommandée pour l'extrusion de POM. La zone de décompression permet à l'humidité et aux substances volatiles de s'échapper par un port sous vide, réduisant ainsi les défauts de surface et éliminant le besoin d'un pré-séchage séparé dans de nombreux cas -4-10.
Le matériau des vis doit être du 38CrMoAl avec un traitement de nitruration (HRC 55-60, profondeur de nitruration ≥0,6 mm) pour une résistance à l'usure -2.
Spécifications typiques de l'extrudeuse de laboratoire/de production -2
| Composant | Gamme de spécifications |
|---|---|
| Diamètre de vis | Φ20mm (laboratoire) à Φ90mm+ (production) |
| Rapport L/D | 28 : 1 à 30 : 1 |
| Vitesse de vis | 0 à 285 tr/min (contrôle de fréquence variable) |
| Zones de chauffe des fûts | 3 à 5 zones |
| Zones de chauffage des filières | 2 à 3 zones |
| Circuit de refroidissement | Refroidissement par ventilateur à plusieurs étages ou refroidissement par eau |
| Système de contrôle | PLC avec écran tactile couleur, surveillance température/pression |
Paramètres de température pour la feuille POM -3-4
| Zone | Plage de température (°C) |
|---|---|
| Zone de transport de solides (alimentation) | 170-175 |
| Zone de fusion | 175-180 |
| Zone de transport de matière fondue | 180-185 |
| Adaptateur / transition | 175-180 |
| Mourir | 175-185 |
| Température de fusion (cible) | 180-205 (copolymère), 205-225 (homopolymère) |
Remarque : Pour les qualités d'homopolymère POM (par exemple, Delrin®), la température de fusion ne doit pas dépasser 225 °C pour éviter la dégradation. Pour les feuilles plus épaisses, maintenez la température de fusion inférieure à 180 ° C pour éviter les vides internes -3.
Paramètres de température pour la feuille PA (Nylon)
| Zone | Plage approximative (°C) |
|---|---|
| Zone d'alimentation | 220-240 |
| Zone de compression | 240-260 |
| Zone de comptage | 250-280 |
| Mourir | 250-270 |
Températures des rouleaux de calandre -3
Pour les feuilles POM, les températures des piles de trois rouleaux varient généralement de 130 °C à 170 °C, en fonction de l'épaisseur de la feuille. Le rouleau supérieur est généralement placé légèrement plus haut que le rouleau du milieu, le rouleau inférieur étant le plus froid. Pour le PA, les températures des rouleaux doivent être plus élevées pour éviter une solidification prématurée.
Exemple de production de feuille POM -3
Machine : 90 mm Ø, extrudeuse 30D
Dimensions de la feuille : 770 mm × 1,6 mm
Vitesse de vis : 25 tr/min
Vitesse de décollage : 0,63 m/min
Débit : ~68 kg/h
Exemple de production de plaque POM (feuille épaisse) -3
Produit : tige de 60 mm de diamètre (des principes similaires s’appliquent aux tôles épaisses)
Vitesse de vis : 42 tr/min
Vitesse de décollage : 20 mm/min (par cavité)
Débit : ~17 kg/h
Vitesses de démarrage et de fonctionnement normal -4
Vitesse initiale de la vis pendant le préchauffage : 3 à 4 tr/min
Vitesse de fonctionnement normale : 10 à 12 tr/min (à ajuster en fonction des exigences de sortie et de la pression de la filière)
Gestion de l'humidité
Le PA doit être pré-séché (généralement 3 à 4 heures à 80-100°C) pour éviter la dégradation hydrolytique. Le POM bénéficie d'un séchage (3 heures à 100-110°C) ou peut utiliser une conception d'extrudeuse ventilée pour éliminer l'humidité en ligne -3-5.
Pour le POM, la conception à vis ventilée élimine le besoin de pré-séchage séparé, simplifiant ainsi considérablement la production. Un brevet de 2012 décrit cette approche : l'humidité est évaporée pendant la plastification et extraite via un port sous vide, réduisant ainsi la consommation d'énergie et le coût de l'équipement -4-10.
Conception des matrices
Les matrices à rainure en T avec lèvres réglables sont standard. Pour le POM, le corps de la filière doit être maintenu à une température uniforme (par exemple, 185 ° C dans toute la filière) pour garantir un débit constant -3.
Pour les feuilles barrières multicouches incorporant du PA, des lignes de coextrusion de 5 à 9 couches sont disponibles, avec des débits de 500 à 800 kg/h et des largeurs de feuilles de 800 à 1 200 mm -6-8.
Contrôle de pression
Le maintien d’une pression d’entrée de filière constante est essentiel pour l’uniformité de l’épaisseur. Une pompe à fusion entre l'extrudeuse et la filière est recommandée pour les applications de précision.
Les feuilles PA et POM présentent des contraintes internes dues à un refroidissement non uniforme. Pour les pièces de haute précision, le recuit (traitement thermique) est essentiel -3-4.
Calendrier de recuit POM (recommandé) -4-10
| Scène | Température (°C) | Durée / Remarques |
|---|---|---|
| 1 | 40 | Montée en puissance, 20 min |
| 2 | 70 | Montée en puissance, 20 min |
| 3 | 70 | Attendez, 180 minutes |
| 4 | 100 | Montée en puissance, 20 min |
| 5 | 100 | Attendez, 180 minutes |
| 6 | 135 | Montée en puissance, 20 min |
| 7 | 135 | Maintien : épaisseur (mm) × 2 × 60 min |
| 8 | 100 | Refroidissement, 20 min |
| 9 | 100 | Attendez, 180 minutes |
| 10 | 70 | Refroidissement, 20 min |
| 11 | 70 | Attendez, 180 minutes |
| 12-13 | 40 | Refroidissement final et maintien |
Règle générale de recuit POM -3
Température : 140-145°C (des températures plus élevées sont inefficaces ; des températures plus basses ne soulagent pas le stress)
Durée : 10 minutes pour 1 mm d'épaisseur de paroi
| Problème | Cause probable | Solution |
|---|---|---|
| Stries / bulles argentées en surface | Humidité dans la fonte | Séchez soigneusement le PA ; vérifier le fonctionnement de la vis ventilée pour le POM |
| Jaunissement/décoloration | Surchauffe (POM) | Réduire les températures du canon/filière ; vérifier la température de fusion |
| Variation d'épaisseur | Fluctuation de pression | Installer la pompe à fonte ; vérifier la stabilité de la vitesse de la vis |
| Marques de rouleau / collage | Température du rouleau trop élevée/basse | Ajuster le gradient de température à trois rouleaux |
| Mauvaise stabilité dimensionnelle | Contraintes internes | Feuille de recuit selon le calendrier recommandé |
| Accumulation/dégradation de matrice | Temps de séjour excessif | Réduisez la vitesse de la vis ; purger avant l'arrêt |
Laboratoire / Ligne Pilote -2
Vis : Φ20 mm, 28:1 L/D
Résultat : dépendant du matériau
Vitesse : 0 à 285 tr/min
Vitesse des rouleaux : 0 à 15 tr/min (calandre), 0 à 20 tr/min (décollage)
Alimentation : 380 V, 50 Hz, triphasé
Poids : ~175kg
Ligne de production (multicouche) -8
Modèles d'extrudeuse : 120/75/50/60/75 (configuration à 7 couches)
Largeur du produit : 800–1 200 mm
Plage d'épaisseur : 0,05 à 0,5 mm
Débit : 500–800 kg/h
Ligne de feuille POM épaisse -9
Capable de produire des feuilles jusqu'à 25 à 70 mm d'épaisseur
Convient aux plaques POM épaisses utilisées comme substituts métalliques dans les applications de machines
L'extrusion de feuilles de PA et de POM nécessite une compréhension plus approfondie du comportement des matériaux que celle des résines standard. Les principaux facteurs de réussite comprennent :
Sélection appropriée des vis : conceptions ventilées pour la gestion de l'humidité
Contrôle précis de la température, particulièrement essentiel pour que le POM évite sa dégradation
Recuit post-extrusion : essentiel pour le soulagement des contraintes et la précision dimensionnelle
Stabilité de la pression de fusion – obtenue grâce à des pompes de fusion et à une alimentation constante
Avec un contrôle minutieux des paramètres et une configuration d'équipement appropriée, les lignes d'extrusion de feuilles PA et POM peuvent produire de manière fiable des feuilles techniques de haute qualité pour les applications automobiles, industrielles et de précision.
-
