La conception spécialisée des vis, la profondeur de rainure de vis optimisée et le taux de compression garantissent une plastification complète et un mélange uniforme des matières premières dans le fût. Des thermocouples de haute précision garantissent des températures stables dans toutes les zones, évitant ainsi les défauts tels que les bulles, les stries et la brume blanche dans la feuille provoqués par une surchauffe localisée ou des températures basses.
Le moule en feuille de TPU utilise une tête de matrice en T chromée à finition miroir. La conception du chemin d'écoulement est symétrique et lisse, sans points morts, garantissant une distribution uniforme de la matière fondue. L'écartement des lèvres de la matrice est réglable avec précision (avec une précision de 0,01 mm), s'adaptant à des épaisseurs de tôle de 0,1 à 5 mm. L'extrudeuse de feuilles TPU est équipée d'une unité de refroidissement et de mise en forme à trois rouleaux. La surface du rouleau est polie miroir et la température de l'eau de refroidissement est contrôlée par un système à température constante. Cela permet un refroidissement et une mise en forme rapides tout en garantissant une surface lisse et sans rayures. La planéité et la tolérance d'épaisseur de la feuille (à ± 0,03 mm près) sont contrôlées par la pression entre les rouleaux.
| numéro de commande | nom | quantité |
| 1 | Alimentateur à vis en acier inoxydable | 1 ensemble |
| 2 | SJ 75-33/1 vis unique | 1 ensemble |
| 3 | Moule de panneau lumineux MJ-400 | 1 ensemble |
| 4 | Calandre à trois rouleaux BF-500X∮320 | 1 ensemble |
| 5 | Support de refroidissement BF-1500-6 mètres | 1 ensemble |
| 6 | Traction à rouleaux en caoutchouc BF-500*∮220 | 1 ensemble |
| 7 | Bobinage à friction BF-500 | 1 ensemble |
| 8 | Machine à température constante à rouleau d'eau trois en un | 1 ensemble |
| 9 | Armoire de commande électrique de ligne de production d'extrusion de district DK-18 | 1 ensemble |
| 1 0 | Données techniques sur les équipements aléatoires | 1 exemplaire |

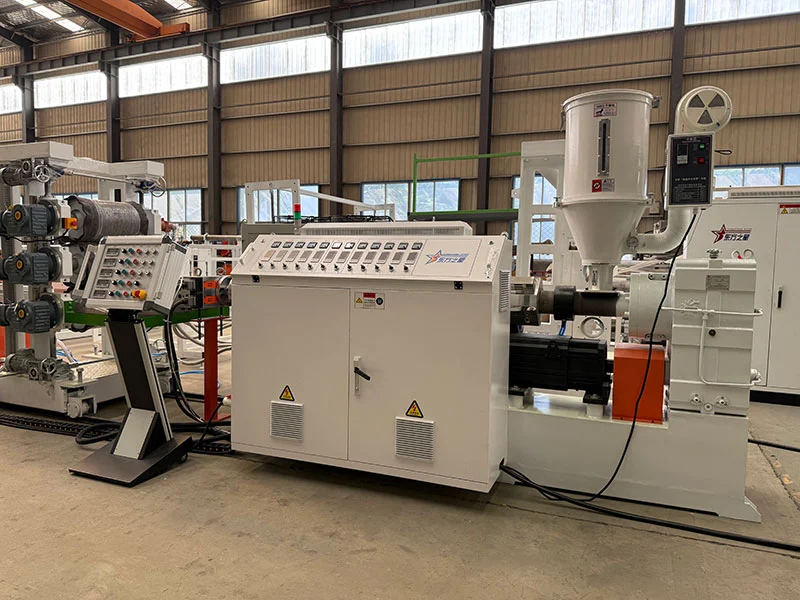

| Diamètre de vis : | 75 mm (Zhoushan, Zhejiang) |
| Rapport longueur/diamètre de la vis : | 3 0∶ 1 |
| Structure de vis : | nouvelle vis à haute plastification, adaptée aux matériaux en poudre et granulaires. |
| Matériau des vis cylindriques : | Traitement de nitruration 38C rMoAIA |
| Profondeur de la couche de nitrure : | 0,4-0,7 mm |
| Dureté des vis : | HT> 740 |
| Dureté du cylindre : | HT>940 |
| Vitesse de vis : | 1 5-7 0 tr/min |
| Puissance du moteur : | 45 kW (moteur de marque Shandong) Section chauffage 5 x 6 kw (fonte aluminium + hotte inox) Refroidissement cylindrique 6 zones x 180w |
| Sortie d'extrusion : | 150kg/heure Réducteur Réducteur à face rougeâtre Réducteur Y-3 15 (produit à Changzhou, province du Jiangsu) Installation à partir d'un entraînement par courroie ou d'un raccordement direct par joint d'arbre Matériau des engrenages 20CrMnTi carburé et trempé |
Matériau du moule : forgeage et trempe d'acier moulé de haute qualité, chromage dur, traitement de polissage.
La tête de plaque avec cintre mesure 0,5 à 2 mm d'épaisseur et 400 mm de large.
La largeur effective du moule est de 400 mm par ensemble

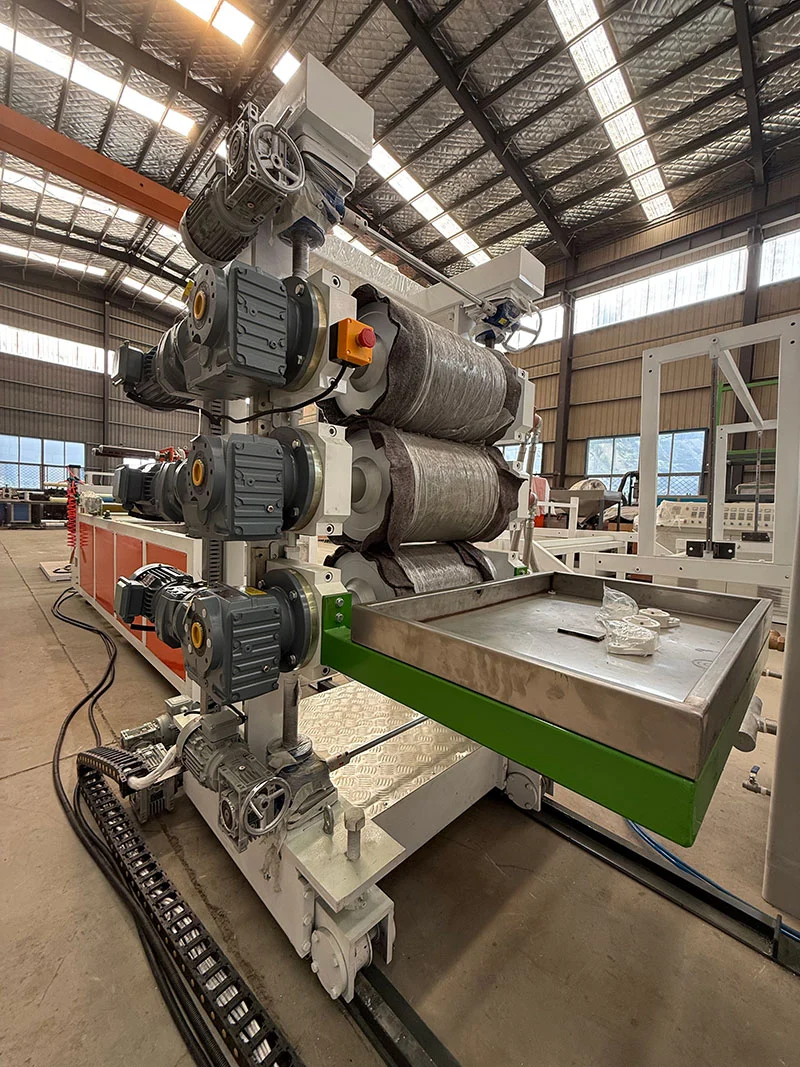

Machine de calandrage à trois rouleaux de machine d'extrudeuse de feuille de TPU : 1
A. Structure de la machine de calandrage : trois rouleaux verticaux (avec dispositif de protection de sécurité des rouleaux)
b. Nombre de rouleaux ; trois (produits à Qingdao)
C. Diamètre du tambour : 320 mm
d. longueur du rouleau : 600 mm
e. Épaisseur de paroi du rouleau : ≥2 1 mm
F. Matériau du rouleau : de l'acier 45# est utilisé et un traitement de durcissement est effectué, et la dureté peut atteindre RC60-65
G. Traitement de surface du rouleau : traitement miroir
H. Structure du tambour : un système d'échange rapide composite multicouche est adopté pour assurer une température uniforme et constante du tambour.
I. Milieu à température constante du rouleau : eau adoucie
j. Système de contrôle à trois rouleaux : le contrôle de conversion de fréquence est adopté pour réaliser un contrôle de vitesse synchrone et indépendant.
K. système de transmission : 1,5KWx3=4,5kw. assurer le bon fonctionnement des trois rouleaux.

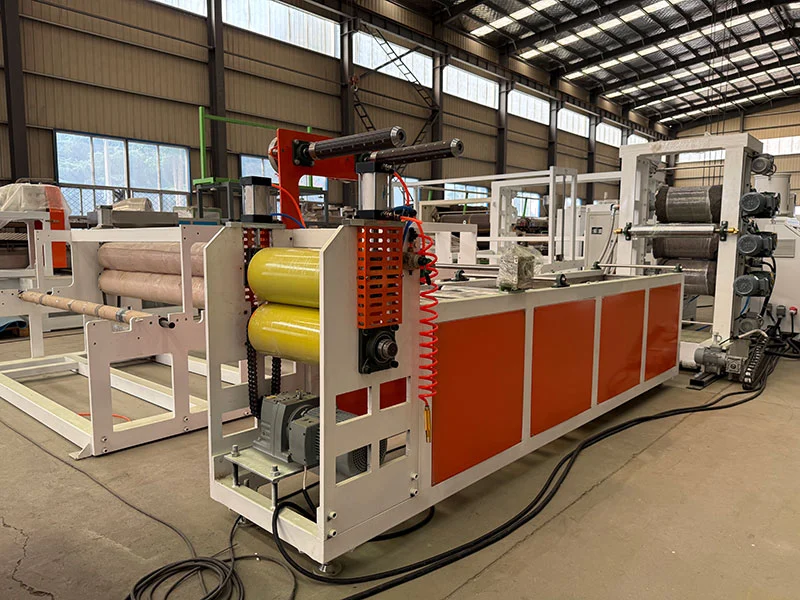

A. Longueur du support de refroidissement : 6 mètres.
B. Rouleau : tout en acier inoxydable.
c. Espacement des rouleaux dans les deux premiers mètres : 400 mm.
D. Le support est équipé d'un dispositif de pointe : 1 jeu, et le couteau de coupe est constitué d'un couteau en alliage de haute qualité
e. Roulement : roulement réglable.
| caractéristiques | Ф220×600mm |
| qualité des matériaux | Rouleau en nitrile |
| transmission | boîte de réduction |
| pouvoir | 2,2 kW |
| contrôle | Contrôle de conversion de fréquence Wei Chuang |
| Avancez le chemin | pneumatique |

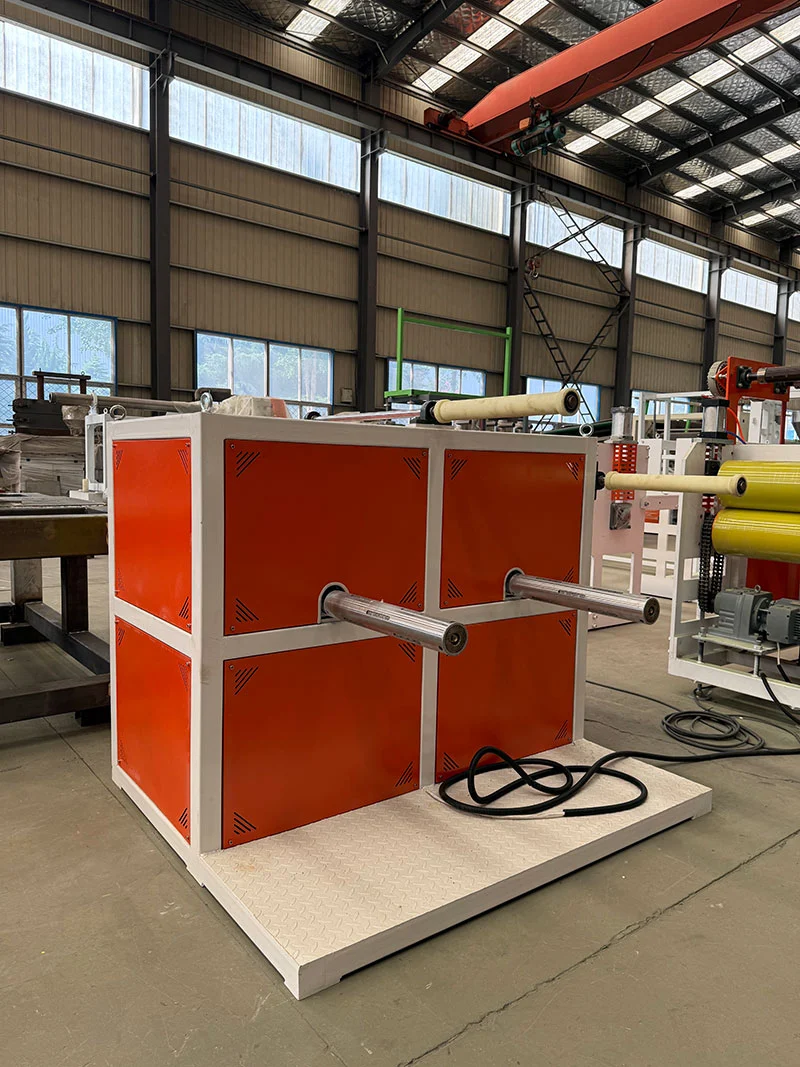

| Type Double station | type à bascule |
| Diamètre de rembobinage | 500mm |
| Caractéristiques | Noyau de tube en papier 3 pouces |
