La conception de vis spécialisée, la profondeur de rainure à vis optimisée et le rapport de compression assurent une plastification approfondie et un mélange uniforme des matières premières dans le canon. Les thermocouples de haute précision garantissent des températures stables dans toutes les zones, empêchant des défauts tels que des bulles, des stries et de la brume blanche dans la feuille causée par une surchauffe localisée ou de faibles températures.
Le moule en feuille TPU utilise une tête en t-die au miroir plaqué chromée. La conception du chemin d'écoulement est symétrique et lisse, sans taches mortes, assurant une distribution de fusion uniforme. L'espace pour lèvres de matrice est finable (avec une précision de 0,01 mm), pour accueillir des épaisseurs de feuille de 0,1 à 5 mm. La machine à extrudeuse de feuille TPU est équipée d'une unité de refroidissement et de mise en forme à trois rouleaux. La surface du rouleau est polie et la température de l'eau de refroidissement est contrôlée par un système de température constant. Cela permet un refroidissement et une mise en forme rapide tout en garantissant une surface lisse et sans rayures. La planéité et la tolérance d'épaisseur de la feuille (à moins de ± 0,03 mm) sont contrôlées par la pression entre les rouleaux.
| numéro de commande | nom | quantité |
| 1 | Chargeur à vis en acier inoxydable | 1 set |
| 2 | SJ 75-33 / 1 Vis unique | 1 set |
| 3 | Moule de panneau MJ-400 Light | 1 set |
| 4 | BF-500X∮320 Calentre à trois rouleaux | 1 set |
| 5 | Support de refroidissement BF-1500-6 | 1 set |
| 6 | BF-500 * ∮220 Rouleau en caoutchouc | 1 set |
| 7 | BF-500 Enroulement de friction | 1 set |
| 8 | Machine à température constante à rouleau à eau trois en un | 1 set |
| 9 | DK-18 District Extrusion Ligne de production d'électricité | 1 set |
| 1 0 | Données techniques sur l'équipement aléatoire | 1 copie |

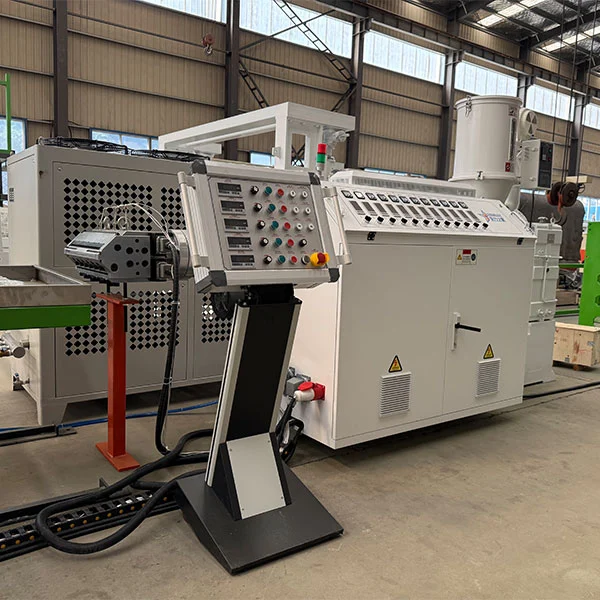

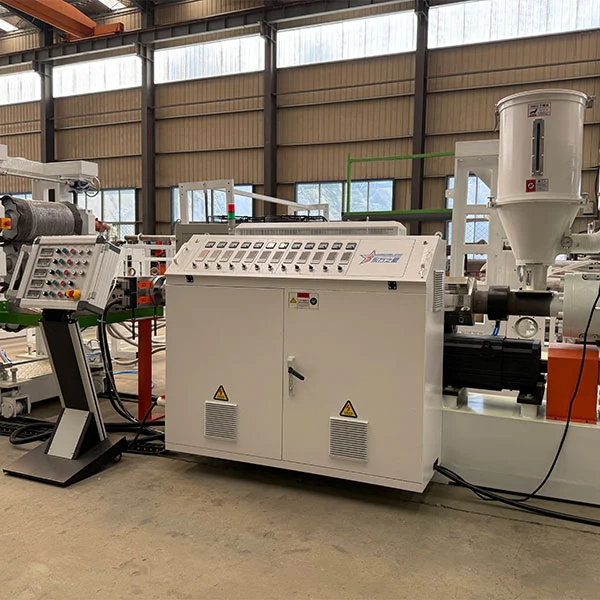

| Diamètre des vis: | 75 mm (Zousehan, Zhejiang) |
| Rapport de longueur / diamètre: | 3 0∶ 1 |
| Structure des vis: | NOUVELLE VIS PLASTIQUE HAUTE, adaptée à la poudre et aux matériaux granulaires. |
| Matériau à vis cylindrique: | Traitement de nitrative Rmoaia 38C RMOAIA |
| Profondeur de la couche de nitrure: | 0,4-0,7 mm |
| Fiche de la dureté: | HV> 740 |
| Dureté du cylindre: | HV> 940 |
| Vitesse de vis: | 1 5-7 0 tr / min |
| Puissance du moteur: | 45 kW (moteur de marque Shandong) Chauffage section 5 x 6 kW (coulée en aluminium + capuchon en acier inoxydable) Refroidissement cylindrique 6 zones x 180w |
| Sortie d'extrusion: | 150 kg / h Réduction du réduction du visage rougeâtre réducteur y-3 15 réducteur (produit à Changzhou, province du Jiangsu) Connexion directe de la courroie de formulaire d'installation ou de l'arbre Matériau de vitesse 20crmnti carburisé et éteint |
Matière de moule: Forge et trempage en acier à moule de haute qualité, placage chromé dur, traitement de polissage
La tête de plaque avec un cintre de vêtements a une épaisseur de 0,5 à 2 mm et 400 mm de large
La largeur efficace du moule est de 400 mm par ensemble

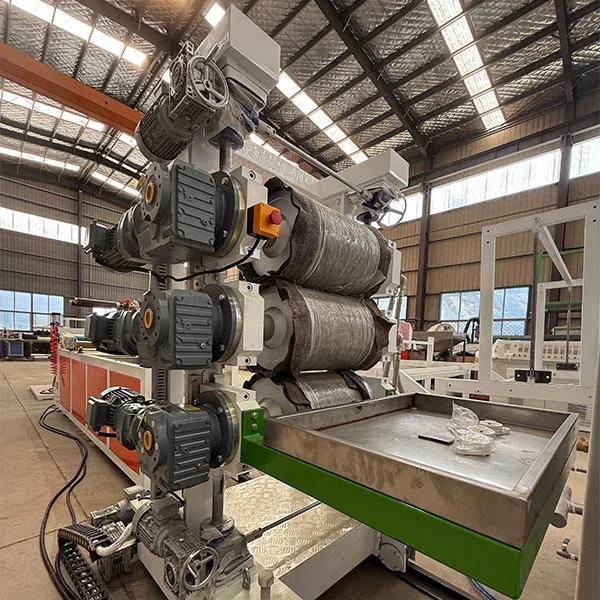

Machine à extrudeuse TPU Machine à trois rouleaux Machine de calendrier: 1
A. Structure de la machine à calendrier: trois rouleaux verticaux (avec dispositif de protection contre la sécurité des rouleaux)
né Nombre de rouleaux; trois (produit à Qingdao)
C. Diamètre du tambour: 320 mm
d. Longueur du rouleau: 600 mm
e. Épaisseur de paroi du rouleau: ≥ 2 1 mm
F. Matériau Roll: 45 # L'acier est utilisé et un traitement de durcissement est effectué, et la dureté peut atteindre RC60-65
G. Traitement de la surface des rouleaux: traitement du miroir
H. Structure du tambour: le système d'échange rapide composite multicouche est adopté pour assurer une température uniforme et constante du tambour.
I. Température constante moyenne du rouleau: eau adoucie
j. Système de contrôle à trois rouleaux: le contrôle de la conversion de fréquence est adopté pour réaliser un contrôle de vitesse synchrone et indépendant.
K. Système de transmission: 1,5kwx3 = 4,5 kW. Assurez le fonctionnement lisse des trois rouleaux.
A. Longueur du rack de refroidissement: 6 mètres.
B. Rouleau: tout en acier inoxydable.
c. Espacement des rouleaux dans les deux premiers mètres: 400 mm.
D. Le support est équipé d'un dispositif de pointe: 1 ensemble, et le couteau de coupe est fait de couteau en alliage de haute qualité
e. Roueur: roulement réglable

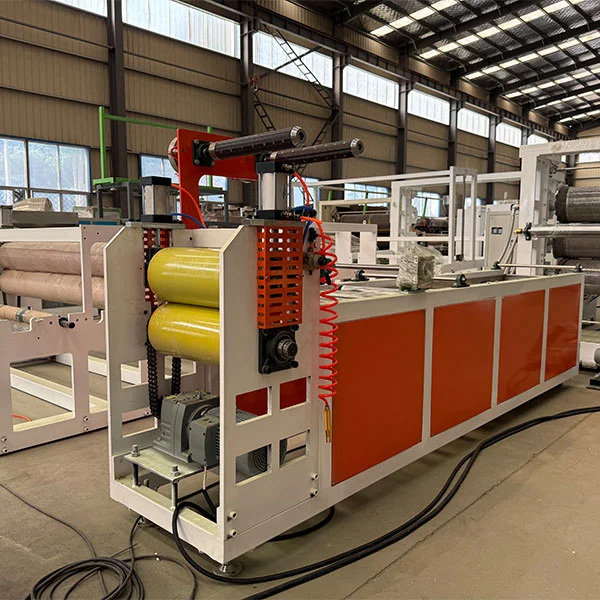

| caractéristiques | Ф220 × 600 mm |
| qualité des matériaux | Rouleau de nitrile |
| transmission | boîte de réduction |
| pouvoir | 2,2 kW |
| contrôle | Contrôle de conversion de fréquence de Wei Chuang |
| Intensifier le chemin | pneumatique |

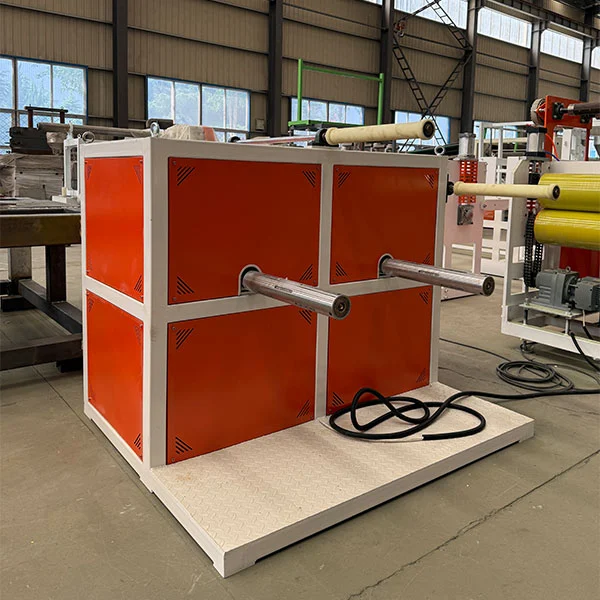

| Tapez la double station | Type de retournement |
| Diamètre de rembobinage | 500 mm |
| Caractéristiques | Core de tube en papier 3 pouces |
