La machine à extrudeuse en feuille de blister PVC comprend l'extrudeuse, la moisissure, le calendrier, le tracteur, le coupeur, la plate-forme de convoyeur
Extrudeuse:Habituellement, une extrudeuse à double vis conique est utilisée, ce qui convient au traitement des matériaux en PVC.
Moule:Généralement une tête de désir de type hangar
Calendrier:Sa fonction est de calendrier la feuille extrudée pour améliorer la finition de surface et la planéité de la feuille, et de contrôler davantage l'épaisseur de la feuille.
Tracteur:Habituellement composé de deux rouleaux ou plus, il est utilisé pour transporter la feuille de calendrie vers l'avant à une vitesse stable pour assurer la continuité de la production de feuilles, et coopérer avec l'extrudeuse et le calendrier pour contrôler l'épaisseur et la précision dimensionnelle de la feuille.
Coupeur:La feuille peut être coupée en plaques de différentes longueurs selon la demande
PVC Blister Feuille Extrudeuse Machine - Liste d'équipements et devis
| numéro de commande | nom | quantité | remarques |
| 1 | Chargeur à vis en acier inoxydable | 1 set | Les principales composantes de toute la ligne sont fabriquées par des marques domestiques et étrangères bien connues: 1. Le système électrique adopte le contacteur Siemens, le contrôleur de température intelligent Omron et le convertisseur de fréquence invtenseur. 2. Le réducteur à dents durs adopte le réducteur de l'engrenage à couple élevé pour la machine en plastique. 3. Le canon à vis est en vis de Zousehan, province du Zhejiang 4. Le rouleau miroir est fabriqué à Qingdao ou Xuzhou. 5. Le moule est fait de Huangyan. |
| 2 | Vis SZ80 | 1 unité | |
| 3 | Moule de panneau optique MJ-1700 | 1 set | |
| 4 | BF-1800X ∗ 400 Calendrier à trois rouleaux | 1 unité | |
| 5 | Support de refroidissement BF-1800-6000 | 1 set | |
| 6 | BF-1800X ∿ 220 Machine de traction à rouleaux en caoutchouc | 1 unité | |
| 7 | Machine de coupe BF-1800 | 1 unité | |
| 8 | Machine à température constante à rouleaux d'huile trois en un | 1 set | |
| 9 | DK-18 District Extrusion Ligne de production d'électricité | 1 set | |
| 10 | Dispositif de revêtement de film double face | 1 set | |
| 11 | manipulateur | 1 set | |
| 11 | Données techniques de dispositif aléatoire | 1 copie |
1. Fondeuse à vis en acier inoxydable:un
Méthode de chargement:Alimentation hélicoïdale
Matériau du tuyau et de la boîte:acier inoxydable
puissance du moteur:2,2 kW
Automates:Compteur d'amortissement

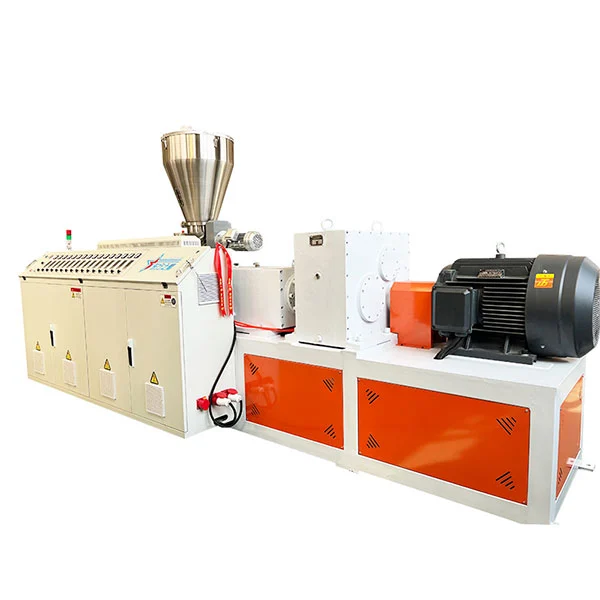

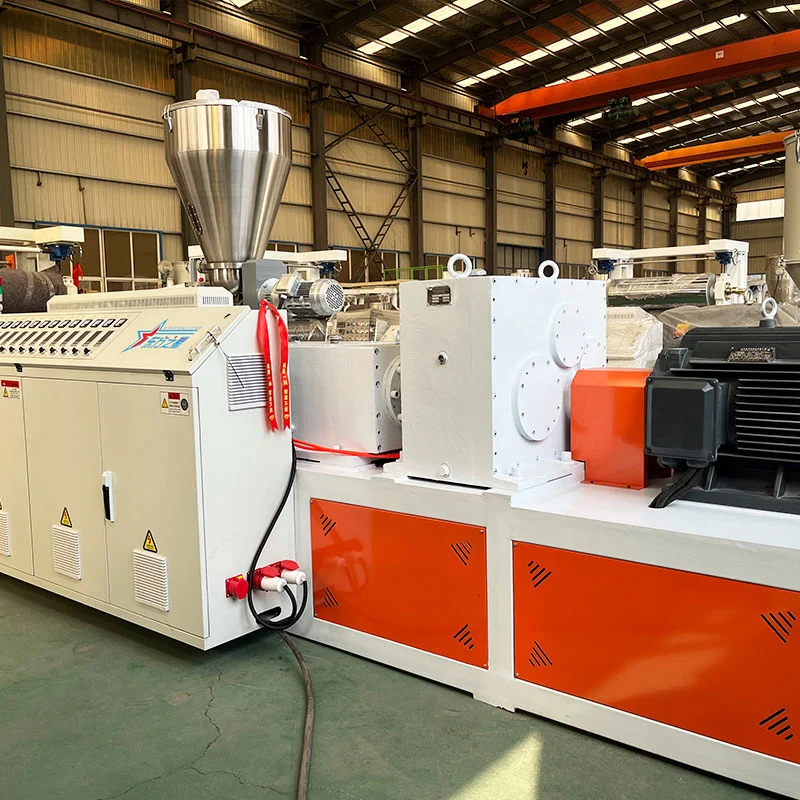

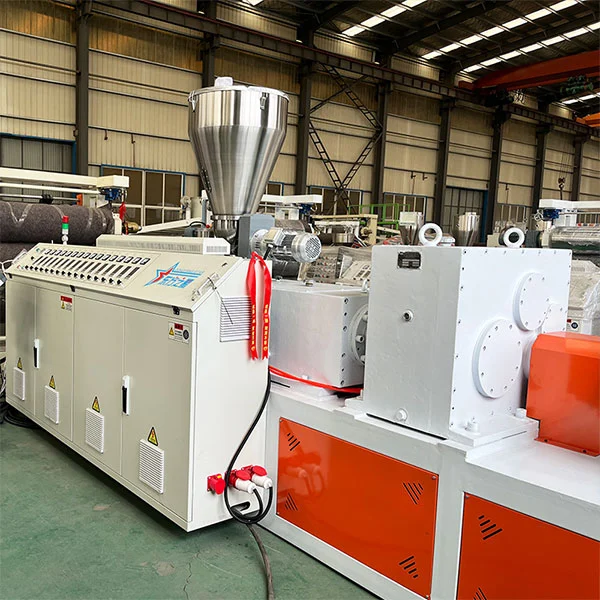

2. Z80 / 156 Extrudeuse à double vis
| Diamètre des vis: | 80mm (Zhoushan, Zhejiang) |
| Rapport de longueur / diamètre: | 24 ∶1 |
| Structure des vis: | Nouvelle vis de plastification élevée, adaptée à la poudre en PVC et aux matériaux granulaires. |
| Matière à vis du baril: | 38Crmoaia Nitriding Traitement |
| Profondeur de la couche de nitrure: | 0,4-0,7 mm |
| Fiche de la dureté: | HV ＞ 740 |
| Durée de mort: | HV ＞ 940 |
| Vitesse de vis: | 15-40 tr / min |
| puissance du moteur: | 75 kW (moteur Shandong Tailida) Chauffage section 4 zones (aluminium + bouclier éolien en acier inoxydable) Refroidissement cylindrique 3 zones × 250W |
| Sortie d'extrusion: | 300-400 kg / h Boîte de réduction produite à Jiangyin, province du Jiangsu Matériau de vitesse 20crmnti carburisant et extinction Méthode de refroidissement Les dents sont refroidies par l'eau à travers le condenseur Le mode de transmission des joints de réducteur et de moteur est directement connecté |
| Système de contrôle électrique: |
Contacteur Siemens Contacteur compteur de température à température compteur de contrôle de température intelligent Transformateur de fréquence Convertisseur de fréquence invt |

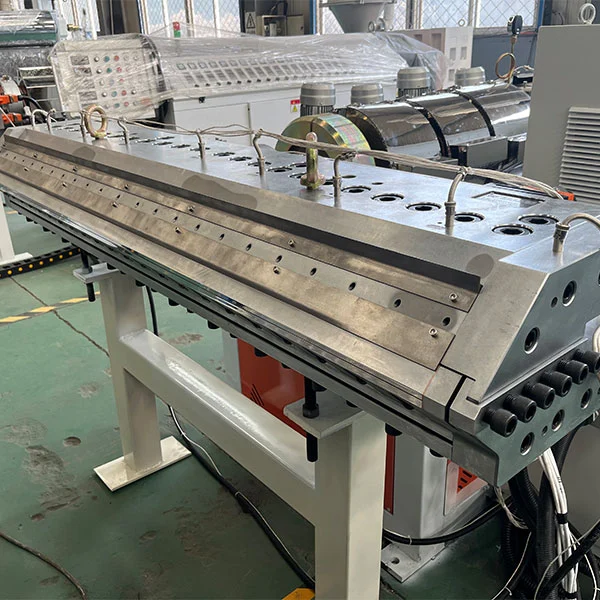

Clothes hanger plate machine head mold effective width
Puissance de chauffage, section de contrôle de la température
Moule de moule de haute qualité trempage de trempage, placage chromé dur, traitement de polissage
L'épaisseur du produit est de 1 à 3 mm et la largeur du produit est de 1550 mm 1700 mm
Le 15 kW utilise des zones de chauffage interne 5
Le canal d'écoulement de la tête est sous la forme d'un canal d'écoulement de gradient de type de cintre. La tête est en acier en alliage en alliage de haute qualité 5crnimo et polie après un placage chromé; La lèvre de matrice supérieure est poussée par micro ajustement.

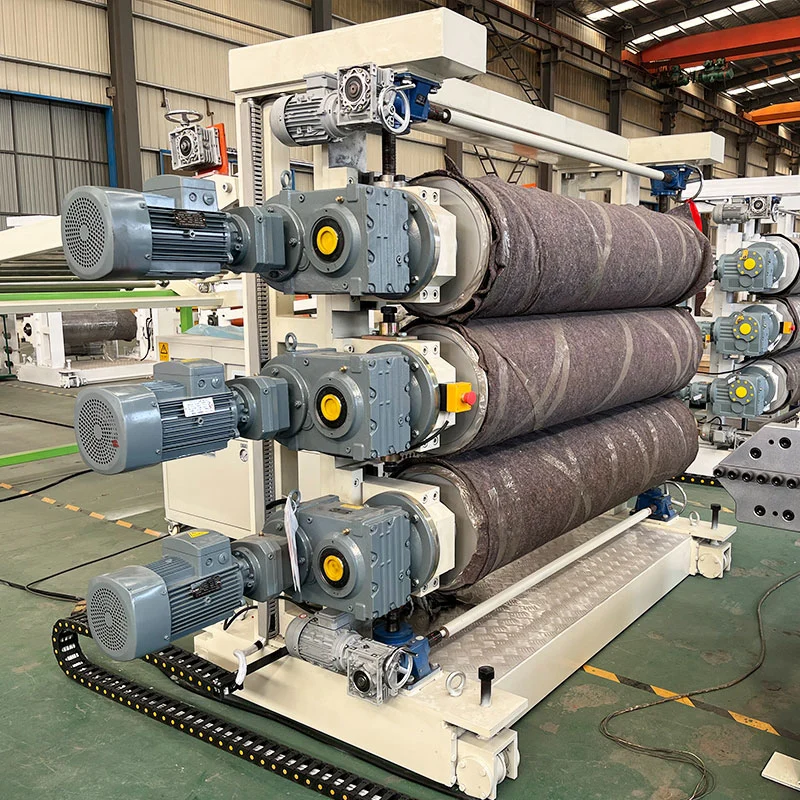

A. Structure de la presse légère: trois rouleaux verticaux (avec dispositif de protection de sécurité des rouleaux)
né Nombre de rouleaux; Trois racines (produites à Qingdao)
c. Diamètre du rouleau: ∮400 mm
d. Longueur de rouleau: 1800 mm
e. Épaisseur de paroi du rouleau: ≥22 mm
F. Matériau Roll: 45 # L'acier est utilisé et durci pour atteindre la dureté de RC60-65
G. Traitement de surface de rouleau: finition miroir
H. Structure du rouleau: le système d'échange rapide composite à plusieurs couches est adopté pour assurer la température uniforme du rouleau.
I. Moyen de température constante pour les rouleaux: eau déminéralisée
J. Système de contrôle de trois rouleaux: le contrôle de la conversion de fréquence peut être utilisé pour obtenir un contrôle de vitesse synchrone et indépendant.
k. Système d'entraînement: 1,5kwx3 = 4,5 kW Assurez le fonctionnement lisse des trois rouleaux.

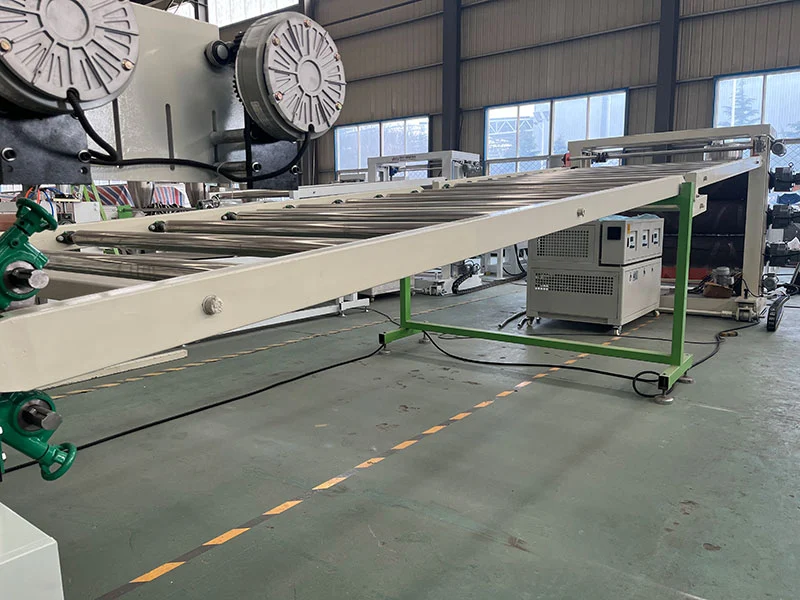

A. Longueur du rack de refroidissement: six mètres.
né Rouleau: en acier inoxydable.
c. Distance à rouleaux dans les deux premiers mètres: 400 mm.
D. Le support a un dispositif de pointe: 1 ensemble, le coupeur est fait de couteau en alliage de haute qualité
e. Roueur: roulement cardiaque réglable

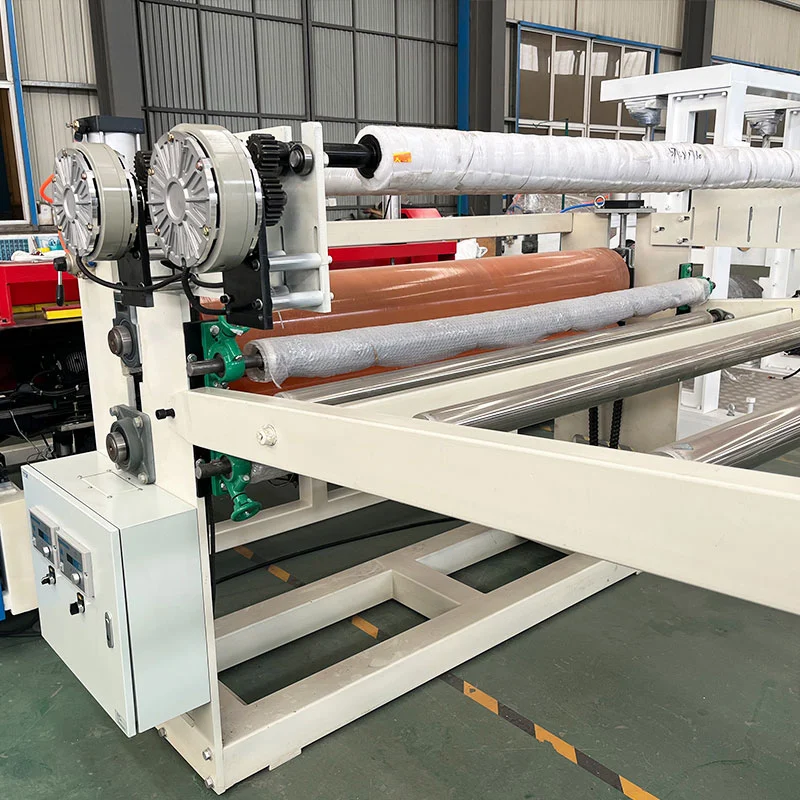

A. Rouleau en caoutchouc de traction: 2 unités
né Diamètre du rouleau de traction: ∮220 mm
c. Longueur du rouleau de traction: 1800 mm
D. Surface du rouleau en caoutchouc de traction: résistant à la corrosion, résistant à la température et polissage en caoutchouc résistant à l'usure.
e. Système d'entraînement: la transmission du réducteur de vitesse est adoptée
f. Contrôle de la traction: conversion de fréquence invt
G. Contrôle de vitesse: équipé de trois rouleaux de rouleau et du système de contrôle de vitesse de liaison de vitesse de traction, la machine de traction peut être un système de contrôle de vitesse indépendante
A. Largeur de coupe: 1550 mm
né puissance du moteur: 2,2 kW
C. Contrôle discrétionnaire: moteur
d. Méthode de mesure: Encodeur sud-coréen Autonix
e. Longueur de coupe: réglable
F. Méthode de réception des matériaux: convoyeur à ceinture, aide manuelle
J. Longueur du convoyeur à ceinture: trois mètres
H. puissance du moteur: 0,75 KW

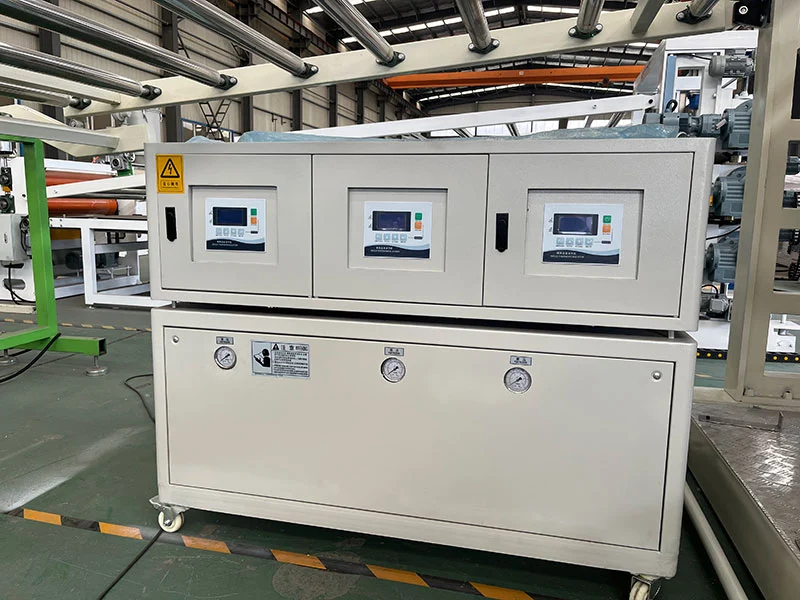

un. Medium de refroidissement:huile
B. Tipe de circulation et réservoir d'eau:en acier inoxydable.
C. Vanne de refroidissement:moteur.
d. Méthode de contrôle:Contrôle indépendant supérieur, moyen et inférieur
e. Contrôleur de température:Omron
