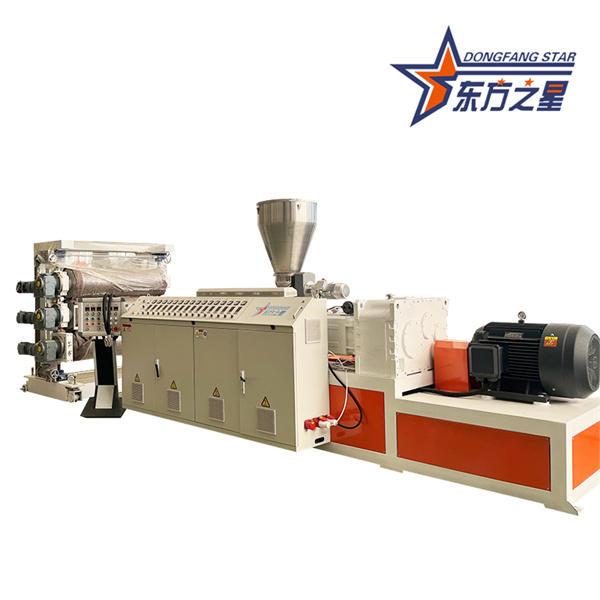

La machine d'extrudeuse de feuilles blister en PVC comprend une extrudeuse, un moule, un calendrier, un tracteur, un coupeur et une plate-forme de convoyeur
Extrudeuse :On utilise généralement une extrudeuse conique à double vis, adaptée au traitement des matériaux PVC.
Moule:Généralement une tête de filière de type cintre
Calendrier:Sa fonction est de calandrer la feuille extrudée pour améliorer la finition de surface et la planéité de la feuille, et contrôler davantage l'épaisseur de la feuille.
Tracteur:Généralement composé de deux rouleaux ou plus, il est utilisé pour transporter la feuille calandrée vers l'avant à une vitesse stable pour assurer la continuité de la production de feuilles, et coopérer avec l'extrudeuse et la calandre pour contrôler l'épaisseur et la précision dimensionnelle de la feuille.
Coupeur:La tôle peut être découpée en plaques de différentes longueurs selon la demande
Machine d'extrusion de feuilles de plastique PVC - Liste des équipements et devis
| numéro de commande | nom | quantité | remarques |
| 1 | Alimentateur à vis en acier inoxydable | 1 ensemble | Les principaux composants de l'ensemble de la gamme sont fabriqués par des marques nationales et étrangères bien connues : 1. Le système électrique adopte un contacteur Siemens, un contrôleur de température intelligent Omron et un convertisseur de fréquence Invtensor. 2. Le réducteur à dents dures adopte un réducteur à couple élevé pour machine en plastique. 3. Le baril de vis est fait de vis de Zhoushan, province du Zhejiang 4. Le rouleau miroir est fabriqué à Qingdao ou Xuzhou. 5. Le moule est en Huangyan. |
| 2 | Vis double SZ80 | 1 unité | |
| 3 | Moule de panneau optique MJ-1700 | 1 ensemble | |
| 4 | BF-1800X ∗ Calandre à trois rouleaux 400 | 1 unité | |
| 5 | Support de refroidissement BF-1800-6000 | 1 ensemble | |
| 6 | Machine de traction à rouleaux en caoutchouc BF-1800X ∿ 220 | 1 unité | |
| 7 | Machine de découpe BF-1800 | 1 unité | |
| 8 | Machine à température constante de rouleau d'huile trois en un | 1 ensemble | |
| 9 | Armoire de commande électrique de ligne de production d'extrusion de district DK-18 | 1 ensemble | |
| 10 | Dispositif de recouvrement de film double face | 1 ensemble | |
| 11 | manipulateur | 1 ensemble | |
| 11 | Données techniques aléatoires de l'appareil | 1 exemplaire |
1. Alimentateur à vis en acier inoxydable :un
Méthode de chargement :Alimentation hélicoïdale
Matériau du tuyau et de la boîte :acier inoxydable
puissance du moteur :2,2 kW
automates :Indicateur de niveau d'amortissement
2. Extrudeuse bivis Z80/156
| Diamètre de vis : | 80 mm (Zhoushan, Zhejiang) |
| Rapport longueur/diamètre de la vis : | 24 ∶1 |
| Structure de vis : | Nouvelle vis à haute plastification, adaptée aux matériaux en poudre et granulés de PVC. |
| Matériau de vis du canon : | Traitement de nitruration 38CrMoAIA |
| Profondeur de la couche de nitrure : | 0,4-0,7 mm |
| Dureté des vis : | HT>740 |
| Dureté de la filière : | HT>940 |
| Vitesse de vis : | 15-40 tours |
| puissance du moteur : | 75 kW (moteur Shandong Tailida) Partie chauffante 4 zones (aluminium + pare-vent inox) Refroidissement cylindrique 3 zones ×250w |
| Sortie d'extrusion : | 300-400kg/heure boîte de réduction Produit à Jiangyin, province du Jiangsu Matériau des engrenages 20CrMnTi Cémentation et trempe méthode de refroidissement Les dents sont refroidies par l'eau à travers le condenseur Mode de transmission du réducteur et du moteur Les joints sont directement connectés |
| Système de contrôle électrique : |
contacteur contacteur Siemens Compteur de température contrôlé Compteur de contrôle de température intelligent Omron transformateur de fréquence convertisseur de fréquence Invt |
Plaque de cintre, moule de tête de machine, largeur efficace
Puissance de chauffage, section de contrôle de température
Trempe de forgeage en acier moulé de haute qualité, chromage dur, traitement de polissage
L'épaisseur du produit est de 1 à 3 mm et la largeur du produit est de 1 550 mm à 1 700 mm.
Le 15kw utilise le mode de chauffage interne 5 zones
Le canal d'écoulement de tête se présente sous la forme d'un canal d'écoulement à gradient de type cintre. La tête est en acier allié de haute qualité 5CrNIMo et polie après chromage ; la lèvre supérieure de la matrice est poussée par un micro-ajustement.
A. Structure de la presse légère : Trois rouleaux verticaux (avec dispositif de protection de sécurité des rouleaux)
b. Nombre de rouleaux ; Trois racines (produites à Qingdao)
c. Diamètre du rouleau : ∮400mm
d. Longueur du rouleau : 1800 mm
e. Épaisseur de paroi du rouleau : ≥22 mm
F. Matériau du rouleau : l'acier 45# est utilisé et durci pour atteindre une dureté de RC60-65.
G. Traitement de surface du rouleau : finition miroir
Structure du rouleau H. : Le système d’échange rapide composite multicouche est adopté pour assurer la température uniforme du rouleau.
I. Fluide à température constante pour rouleaux : eau déminéralisée
J. système de contrôle à trois rouleaux : le contrôle de conversion de fréquence peut être utilisé pour obtenir un contrôle de vitesse synchrone et indépendant.
k. système d'entraînement : 1,5KWx3=4,5kw Assurer le bon fonctionnement des trois rouleaux.
A. Longueur de la grille de refroidissement : Six mètres.
b. rouleau : Fabriqué en acier inoxydable.
c. Distance des rouleaux dans les deux premiers mètres : 400 mm.
D. Le support est doté d'un dispositif de pointe : 1 jeu, le couteau est constitué d'un couteau en alliage de haute qualité
e. Roulement : roulement cardiaque réglable.

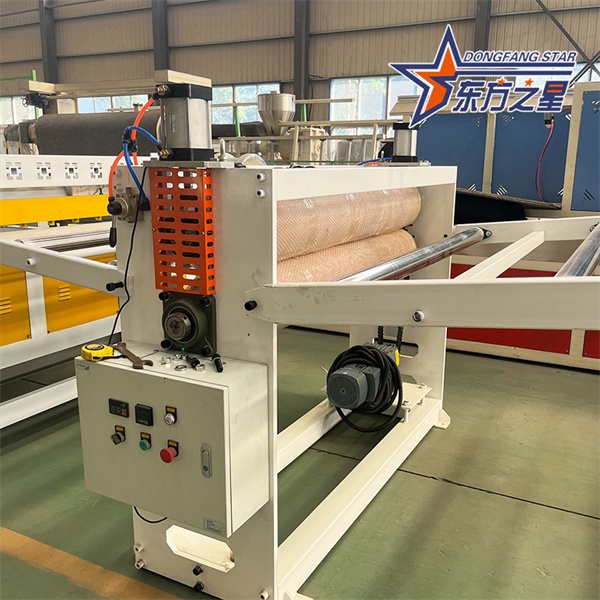

A. Rouleau en caoutchouc de traction : 2 unités
b. Diamètre du rouleau de traction : ∮220 mm
c. Longueur du rouleau de traction : 1800 mm
D. Surface du rouleau en caoutchouc de traction : polissage du caoutchouc résistant à la corrosion, à la température et à l'usure.
e. système d'entraînement : la transmission par réducteur de vitesse est adoptée
f. contrôle de traction : conversion de fréquence Invt
G. Contrôle de vitesse : équipé d'une calandre à trois rouleaux et d'un système de contrôle de vitesse de liaison de vitesse de traction, la machine de traction peut être indépendamment un système de contrôle de vitesse

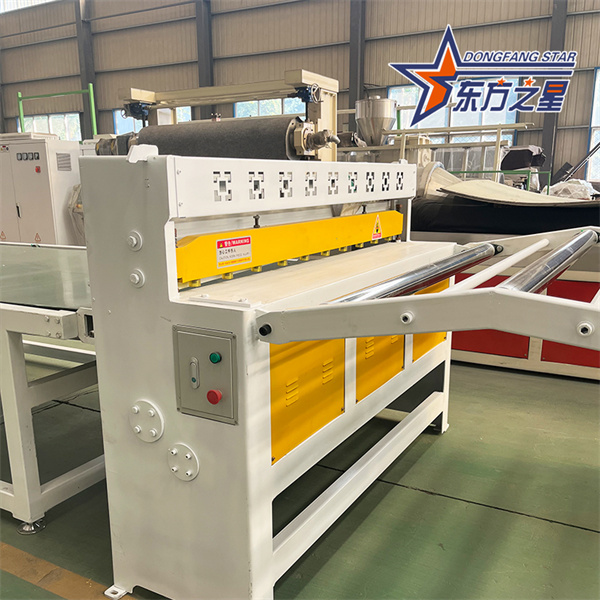

A. Largeur de coupe : 1550 MM
b. puissance du moteur : 2,2KW
C. Commande discrétionnaire : motorisée
d. Méthode de mesure : encodeur Autonix sud-coréen
e. Longueur de coupe : réglable

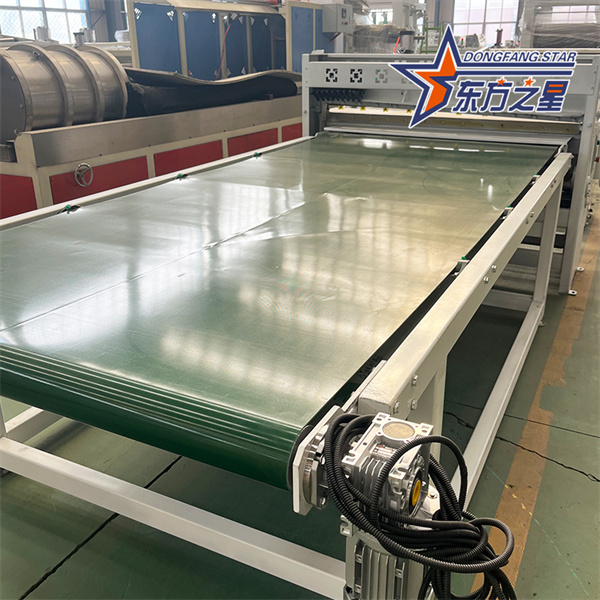

F. Méthode de réception du matériau : Convoyeur à bande, assistance manuelle
J. Longueur du convoyeur à bande : trois mètres
H. Puissance du moteur : 0,75 KW
un. fluide de refroidissement :huile
B. Tuyau de circulation et réservoir d'eau :en acier inoxydable.
C. Vanne de refroidissement :motorisé.
d. méthode de contrôle :Contrôle indépendant supérieur, moyen et inférieur
e. contrôleur de température :OMRON
Service avant-vente : selon les exigences et le budget du client, fournissez des photos d'équipement, des vidéos de travail, des dessins de traitement en usine, des dessins, des dessins de base, des dessins de disposition du système. Accueillez les nouveaux et anciens clients pour visiter notre usine et invitez les anciens clients à visiter notre atelier d’équipement.
Services de vente : nos techniciens expérimentés peuvent contacter les clients par téléphone ou en ligne, et les clients peuvent recevoir des demandes de renseignements à tout moment et en tout lieu par téléphone, e-mail et services en ligne.
Service après-vente : La durée habituelle de garantie du matériel est de 12 mois après installation. Afin de construire une relation à long terme, nous appelons et envoyons régulièrement des courriels à nos clients pour vérifier l'état de santé des équipements et formuler des recommandations d'entretien.
