La machine à nappe transparente en PVC utilise une extrudeuse à vis unique, une matrice élastique en forme de T avec matrice réglable, une calandre verticale super miroir, une machine à température d'eau trois en un, un réservoir d'eau de refroidissement en acier inoxydable et est équipée d'un large couteau de coupe réglable, d'une machine de traction à rouleaux en caoutchouc et d'un enrouleur à friction. L'armoire de commande électrique utilise : un contrôleur de température intelligent Omron, des appareils électriques basse tension Siemens et un onduleur Weichuan de marque nationale et étrangère bien connue. La surface de la feuille produite est brillante, transparente et impeccable, douce, sans fissures, sans odeur, sans bulles, finement réalisée et largement utilisée ; utilisé pour la maison, les portes rapides, les produits chimiques, les coussinets isolants et les cloisons de pièces climatisées ; la plage de température de fonctionnement va de moins 20 degrés Celsius à 60 degrés Celsius et peut être collée et soudée. Facile à nettoyer.
| numéro de commande | nom | quantité |
| 1 | Alimentateur à spirale + sécheur à air chaud | 1 ensemble |
| 2 | Extrudeuse SJ 90-3 3/1 | 1 ensemble |
| 3 | Le système de contrôle électronique DK-20 | 1 ensemble |
| 4 | Moule à plaques MJ-750 | 1 ensemble |
| 5 | Presse optique à trois rouleaux BF-800X 400 | 1 ensemble |
| 6 | BF-800-6000 Support de refroidissement | 1 ensemble |
| 7 | Tracteur à rouleaux en caoutchouc BF-800X 240 | 1 ensemble |
| 8 | Enrouleur BF-800 | 1 ensemble |
| 9 | Données techniques des équipements aléatoires | 1 ensemble |

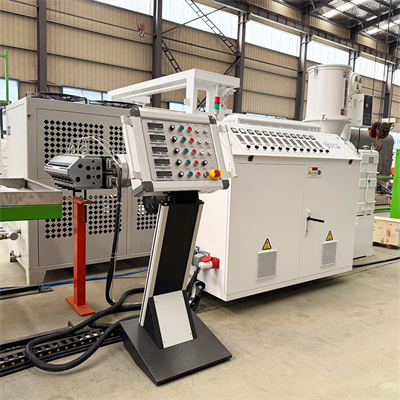

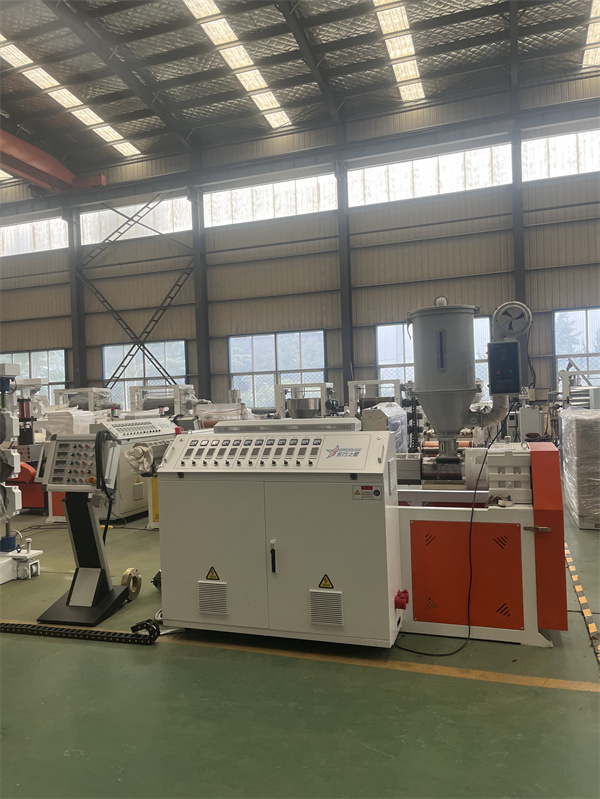

Extrudeuse monovis SJ 90-33/1
| Diamètre de vis : | 90 mm (Zhejiang Zhoushan Jinteng ou vis cinq étoiles) |
| Rapport d'aspect de la vis : | 33:1 |
| Structure de la tige à vis : | un nouveau type de tige filetée à haut rendement |
| Matériau de la vis à cartouche : | Traitement par infiltration d'azote 38C rMoAIA |
| Profondeur de la couche de nitrure : | 0,4-0,7 mm |
| Dureté des vis : | HT> 740 |
| Dureté de la cartouche : | HT> 940 |
| Vitesse de rotation de la vis : | 10-50 tr/min |
| Puissance du moteur : | 55 kW (moteur de marque Shandong) 4 kW de section chauffante 6 (fonte d'aluminium + hotte inox) Zone de refroidissement du tambour 6180w |
| Quantité extrudée : | 100-150kg/heure Réducteur Y-250 (produit à Changzhou, Jiangsu) |
| Formulaire d'installation : | entraînement par courroie ou connexion droite par joint d'arbre Le matériau des engrenages est 20CrMnTi grâce à une trempe par carburation Le mode refroidissement passe par le condenseur Alimentateur automatique sous vide type E-100 KG |
| Système de contrôle des appareils électriques : | Contacteur Schneider ou un contacteur Siemens Table de contrôle de température Table de contrôle de température intelligente Omron Régulateur de vitesse de conversion de fréquence Inwitten de l'onduleur Dispositif d'échappement |
| Pompe à vide : | Marque Qingdao |
| Pouvoir: | 4kw |
A. Structure de presse : verticale à trois rouleaux (équipée d'un dispositif de protection de sécurité des rouleaux)
B. Nombre de rouleaux ; Trois (produit par Lianfeng, Changzhou, Jiangsu)
C. Diamètre du rouleau : 320 mm
D. Longueur du rouleau : 800 mm
E. Épaisseur de paroi du rouleau : 25 mm
F. rouleau : le matériau utilise de l'acier 45 #, et après le traitement dur, la dureté peut atteindre RC60-65
G. traitement de surface du rouleau : traitement miroir
H. La structure du rouleau adopte un système d'échange rapide composite multicouche pour assurer la température constante et uniforme du rouleau.
I. Milieu à température constante du rouleau : adoucir l'eau
J. Le système de contrôle à trois rouleaux adopte un contrôle de conversion de fréquence, qui peut réaliser une synchronisation et un contrôle de vitesse indépendant.
Le système de contrôle de k et trois rouleaux adopte le mode système de contrôle indépendant
k. Le système de transmission du réducteur F est adopté pour assurer le bon fonctionnement des trois rouleaux.
l. la puissance de transmission de 1,5KWx3=4,5kw
A. Longueur de 4 m.
B. Le rouleau est constitué de tuyaux en acier inoxydable.
C. La distance de roulis dans les deux premiers mètres est de 400 mm.
d. Le support comprend 1 jeu de dispositifs de coupe de bord, constitués d'un couteau en alliage de haute qualité.
Il y a 3 coupe-bordures en alliage au-dessus de la grille de refroidissement

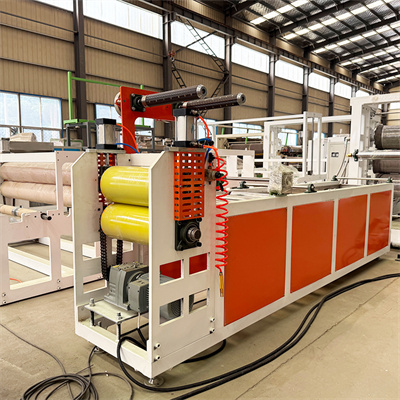

A. Rouleau en caoutchouc de traction : 2 pièces
B. Diamètre du rouleau de traction : 220 mm
C. Longueur du rouleau de traction : 800 mm
D. La surface du rouleau en caoutchouc de traction est en caoutchouc résistant à la corrosion et aux températures, et polie (usine de produits en caoutchouc spéciaux Hebei Baoding)
E. Le système d'entraînement par réduction adopte un entraînement par réducteur (réducteur à engrenages de la série F à couple élevé)
F. Avec un convertisseur de fréquence 1,5KW
G. équipé d'une presse à trois rouleaux et d'un système de réglage de la tringlerie de vitesse de traction. le tracteur peut être un système de contrôle de vitesse indépendant

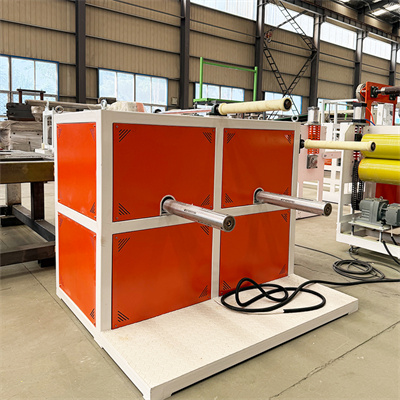

A. Largeur du volume : 200 MM
B. Puissance du moteur : 1,5
C. Nombre de stations : stations doubles
d. Nombre de rouleaux : 2
E. Diamètre du volume : 200-400 mm
F. Méthode de déchargement : assistance manuelle
