La résine en PVC, le plastifiant, le stabilisateur, le remplissage, le colorant et d'autres matières premières sont mélangées uniformément dans une certaine proportion pour faire un mélange qui répond aux exigences de production.
Liste et devis d'équipement
| numéro de commande | nom | quantité | remarques |
| 1 | Chargeur à vis en acier inoxydable | 1 set | Les principales composantes de toute la ligne sont fabriquées par des marques domestiques et étrangères bien connues: 1. Le système électrique adopte le contacteur Siemens, le contrôleur de température intelligent Omron et le convertisseur de fréquence invtenseur. 2. Le réducteur à dents durs adopte le réducteur de l'engrenage à couple élevé pour la machine en plastique. 3. Le canon à vis est en vis de Zousehan, province du Zhejiang 4. Le rouleau miroir est fabriqué à Qingdao ou Xuzhou. 5. Le moule est fait de Huangyan. |
| 2 | Vis SZ80 | 1 unité | |
| 3 | Moule de panneau optique MJ-1700 | 1 set | |
| 4 | BF-1800X ∗ 400 Calendrier à trois rouleaux | 1 unité | |
| 5 | Support de refroidissement BF-1800-6000 | 1 set | |
| 6 | BF-1800X ∿ 220 Machine de traction à rouleaux en caoutchouc | 1 unité | |
| 7 | Machine de coupe BF-1800 | 1 unité | |
| 8 | Machine à température constante à rouleaux d'huile trois en un | 1 set | |
| 9 | DK-18 District Extrusion Ligne de production d'électricité | 1 set | |
| 10 | Dispositif de revêtement de film double face | 1 set | |
| 11 | manipulateur | 1 set | |
| 11 | Données techniques de dispositif aléatoire | 1 copie |
1. Feeder à vis en acier inoxydable: un
| Méthode de chargement: | Alimentation hélicoïdale |
| Matériau du tuyau et de la boîte: | acier inoxydable |
| puissance du moteur: | 2. 2KW |
| Automates: | Compteur d'amortissement |

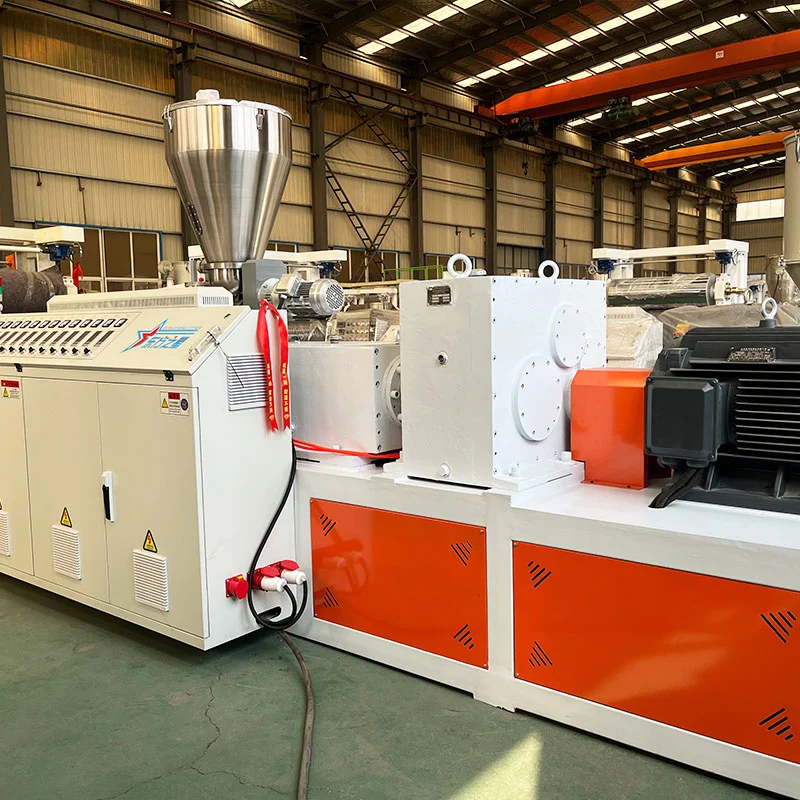

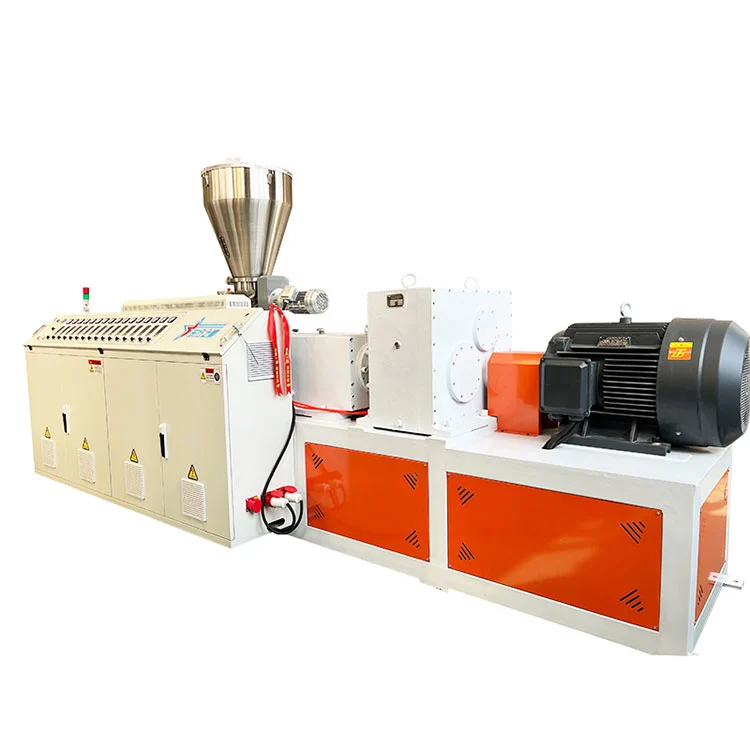

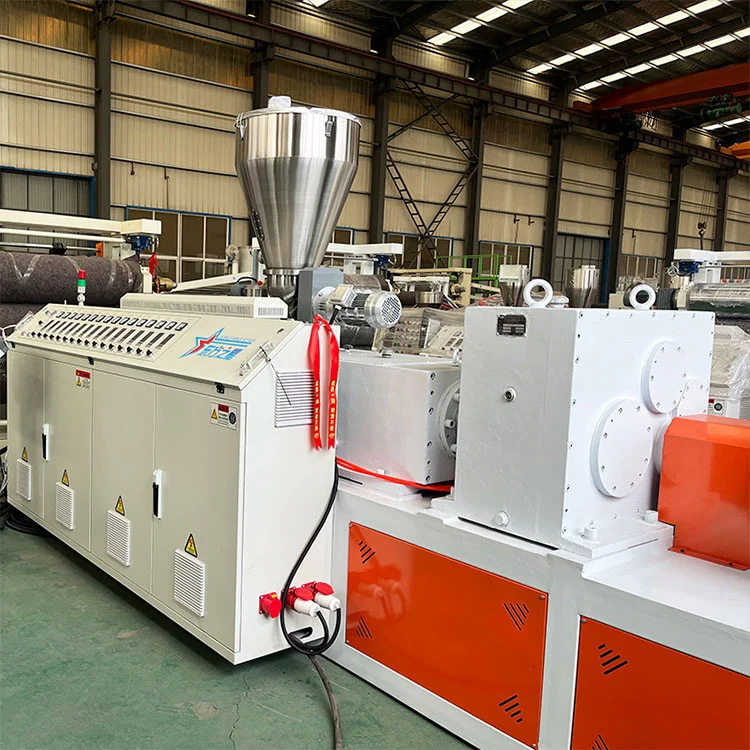

2. Z80 / 156 Extrudeuse à double vis
| Diamètre des vis: | 80 mm (Zhoushan, Zhejiang) |
| Rapport de longueur / diamètre: | 24 ∶1 |
| Structure des vis: | Nouvelle vis de plastification élevée, adaptée à la poudre en PVC et aux matériaux granulaires. |
| Matière à vis du baril: | 38Crmoaia Nitriding Traitement |
| Profondeur de la couche de nitrure: | 0,4-0,7 mm |
| Fiche de la dureté: | HV ＞ 740 |
| Durée de mort: | HV ＞ 940 |
| Vitesse de vis: | 15-40 tr / min |
| puissance du moteur: | 75 kW (moteur Shandong Tailida) |
| Section de chauffage | 4 zones (aluminium + bouclier éolien en acier inoxydable) |
| Refroidissement cylindrique | 3 zones × 250W |
| Sortie d'extrusion: | 300-400 kg / h |
| boîte de réduction | Produit à Jiangyin, province du Jiangsu |
| Matériau de vitesse | 20crmnti carburisant et éteinte |
| Méthode de refroidissement | Les dents sont refroidies par l'eau à travers le condenseur |
| Mode de transmission du réducteur et du moteur | Les joints sont directement connectés |
| Système de contrôle électrique: | |
| contacteur | Contacteur Siemens |
| compteur de température | Omron Contacteur de contrôle de température intelligent |
| transformateur de fréquence | Convertisseur de fréquence invt |

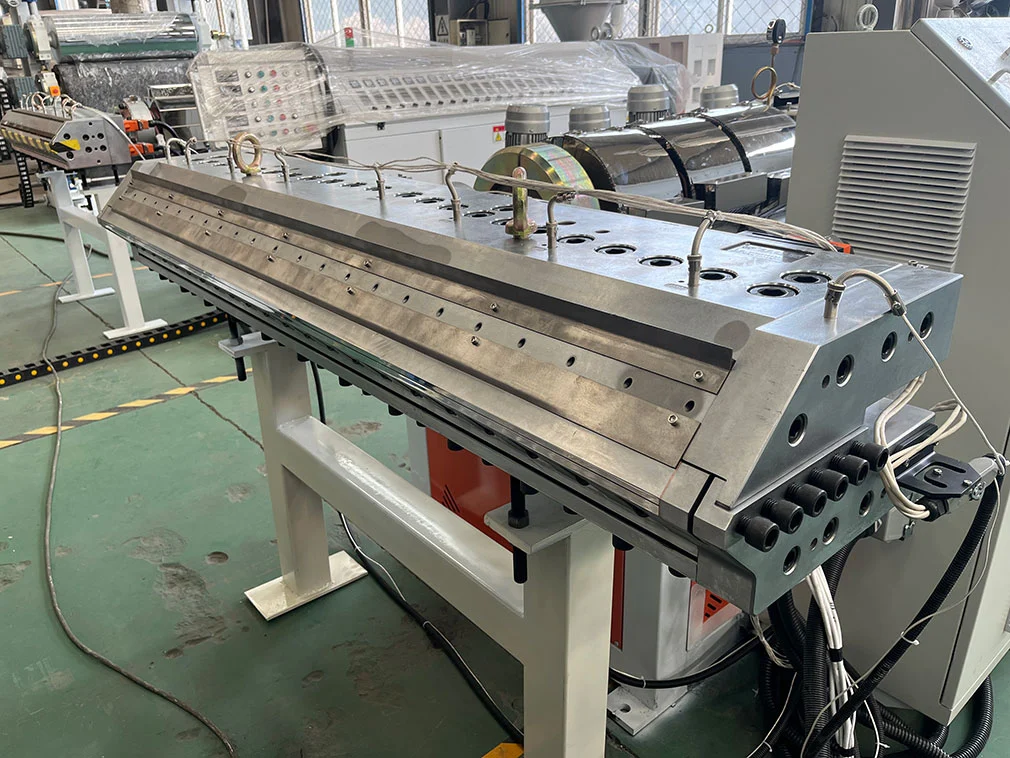

3. Moule de plaque de rack BF-1700
| Vêtements de cintre plaque de plaque de tête moule à tête efficace largeur Puissance de chauffage, section de contrôle de la température |
Moule de moule de haute qualité trempage de trempage, placage chromé dur, traitement de polissage L'épaisseur du produit est de 1 à 3 mm et la largeur du produit est de 1550 mm 1700 mm Le 15 kW utilise des zones de chauffage interne 5 |
Le canal d'écoulement de la tête est sous la forme d'un canal d'écoulement de gradient de type de cintre. La tête est en acier en alliage en alliage de haute qualité 5crnimo et polie après un placage chromé; La lèvre de matrice supérieure est poussée par micro ajustement.

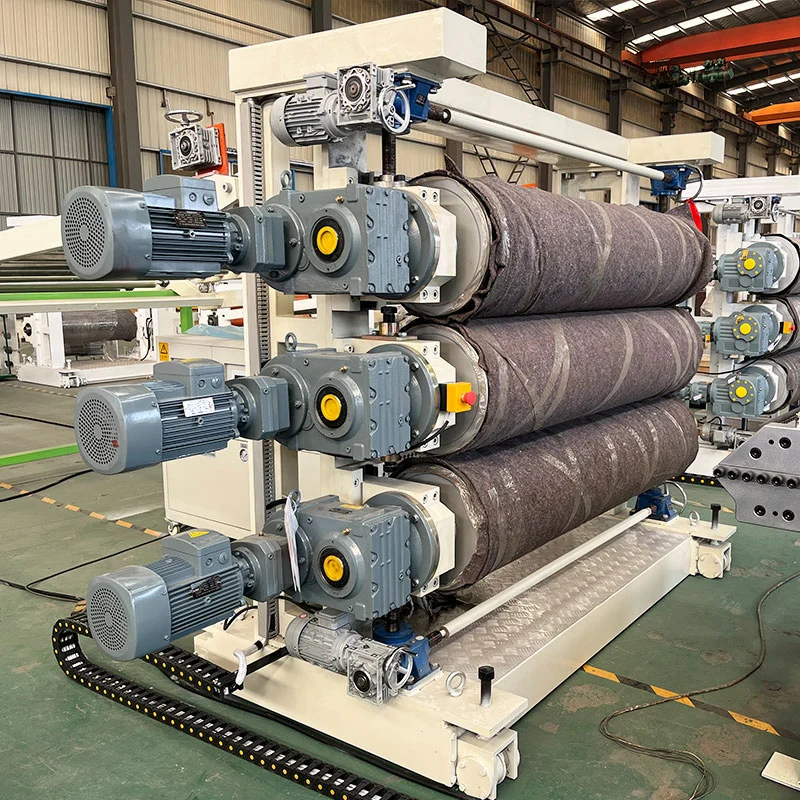

4. Calentre vertical à trois rouleaux:
| A. Structure de la presse légère: | Trois rouleaux verticaux (avec dispositif de protection contre la sécurité des rouleaux) né Nombre de rouleaux; Trois racines (produites à Qingdao) |
| c. Diamètre du rouleau: | ∮400 mm |
| d. Longueur de rouleau: | 1800 mm |
| e. Épaisseur de paroi du rouleau: | ≥22 mm |
| F. Matériel Roll: | 45 # L'acier est utilisé et durci pour atteindre la dureté de RC60-65 |
| G. Traitement de surface de rouleau: | Finition miroir |
| H, structure à rouleaux: | Le système d'échange rapide composite multicouche est adopté pour assurer la température uniforme du rouleau. |
| I. Moyen de température constante pour les rouleaux: | eau déminéralisée |
| J, Système de commande à trois rouleaux: | Le contrôle de la conversion de fréquence peut être utilisé pour obtenir un contrôle de vitesse synchrone et indépendant. |
| K, Système d'entraînement: | 1. 5kwx3 = 4. 5KW assure le fonctionnement fluide des trois rouleaux. |

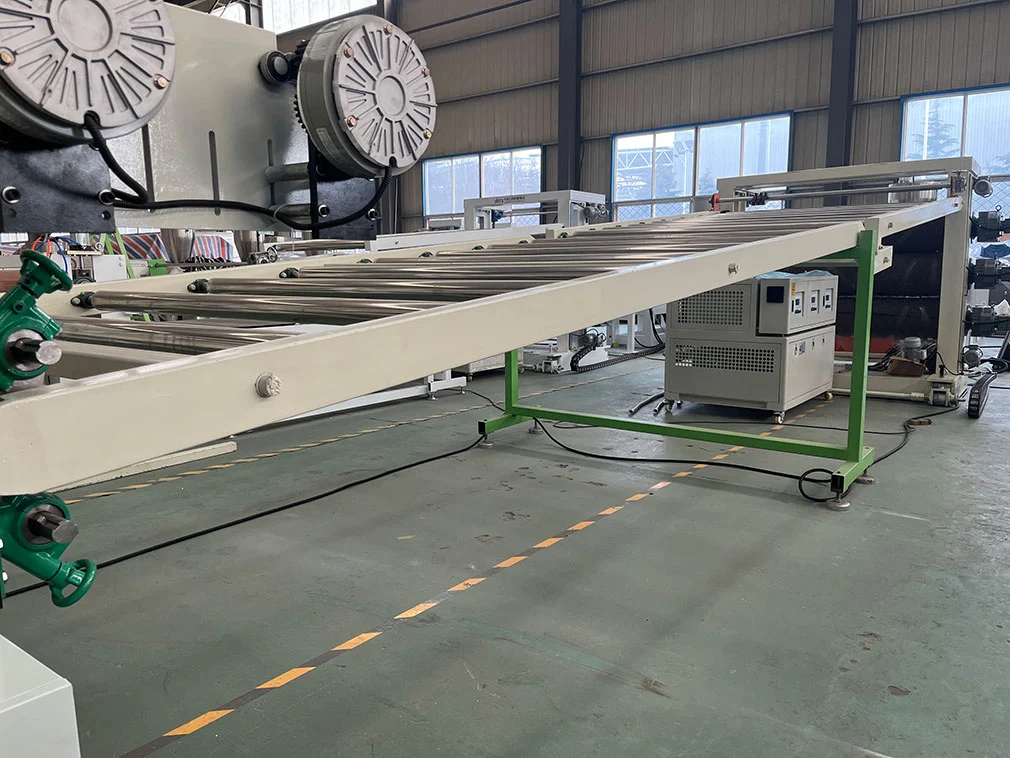

5. Support de refroidissement en acier inoxydable
| A. Longueur du rack de refroidissement: | Six mètres. |
| né rouleau: | En acier inoxydable. |
| c. Distance à rouleaux dans les deux premiers mètres: | 400 mm. |
| D. Le support a un dispositif de pointe: | 1 Ensemble, le couteau est fait de couteau en alliage de haute qualité |
| e. Palier: | Cœur réglable |

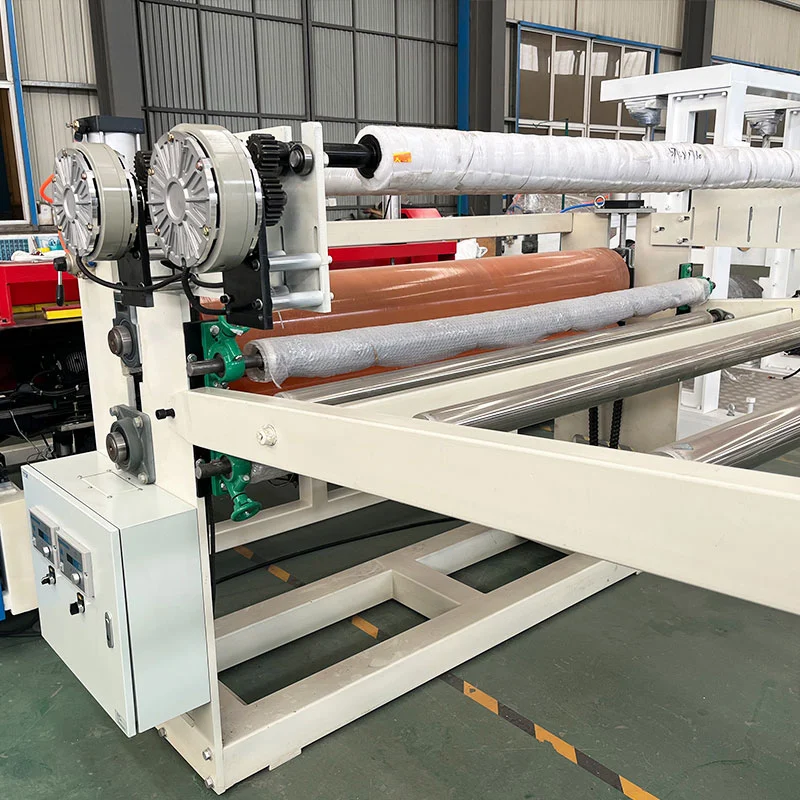

6. Machine de traction à rouleaux en caoutchouc
| A. Rouleau en caoutchouc de traction: | 2 unités |
| né Diamètre du rouleau de traction: | ∮220 mm |
| c. Longueur du rouleau de traction: | 1800 mm |
| D. Surface du rouleau en caoutchouc de traction: | Résistant à la corrosion, résistant à la température et polissage en caoutchouc résistant à l'usure. |
| E, Système d'entraînement: | La transmission du réducteur du matériel est adoptée |
| F, contrôle de la traction: | Conversion de fréquence invt |
| G. Contrôle de vitesse: | Équipé de trois rouleaux de rouleau et du système de contrôle de la vitesse de liaison de vitesse de traction, la machine de traction peut être un système de contrôle de vitesse indépendante |

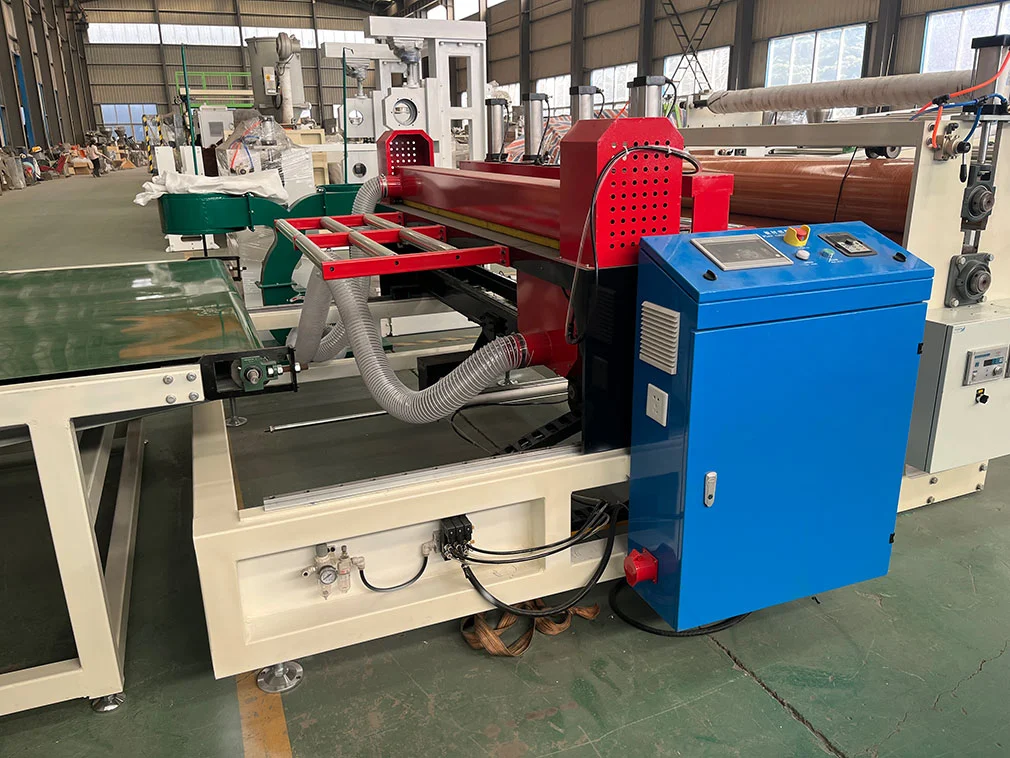

7. Machine de coupe
| A. Largeur de coupe: | 1550 mm |
| né puissance du moteur: | 2. 2KW |
| C. Contrôle discrétionnaire: | à moteur |
| d. Méthode de mesure: | Encodeur sud-coréen Autonix |
| e. Longueur de coupe: | réglable |
| F. Méthode de réception du matériel: | Convoyeur à ceinture, aide manuelle |
| J. Longueur du convoyeur de ceinture: | Trois mètres |
| H. puissance du moteur: | 0. 75KW |

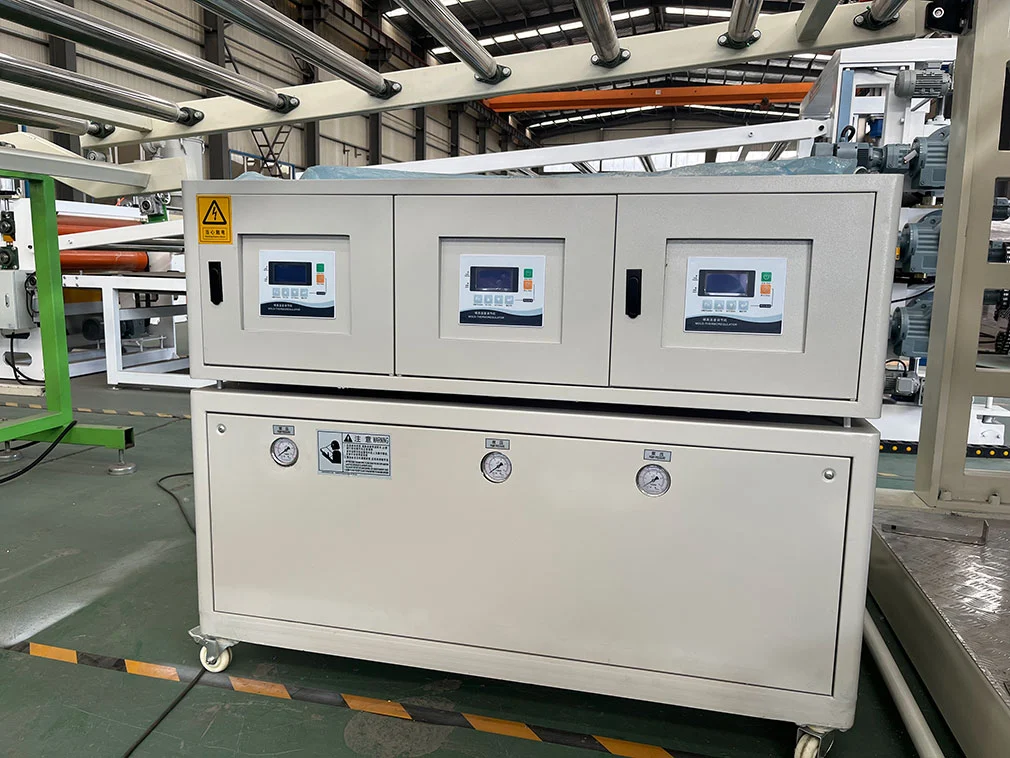

8. Machine à température constante à l'huile trois en un
| un. Medium de refroidissement: | huile |
| B. Tipe de circulation et réservoir d'eau: | en acier inoxydable. |
| C. Vanne de refroidissement: | moteur. |
| d. Méthode de contrôle: | Contrôle indépendant supérieur, moyen et inférieur |
| e. Contrôleur de température: | Omron |
9. Ligne de production Armoire de commande électrique: 1 ensemble
| A, transformateur de fréquence: | Invt |
| B, relais: | Omron |
| C, disjoncteur à basse tension, contacteur: | Siemens |
| D, bouton et voyant: | Schneider |
| e. Cabinet d'opération: | Piano + Cabinet de contrôle d'atterrissage |
10. Couvrant le dispositif de film de protection
| A, style structurel: | Deux postes de travail avant |
| B, contrôle des tensions: | Contrôleur de flux |
| c. Bobine: | Arbre d'extension de 3 "4 branches |
| D. Diamètre maximal de déroulement: | 400 mm |
| E, largeur efficace: | 1500 mm |
