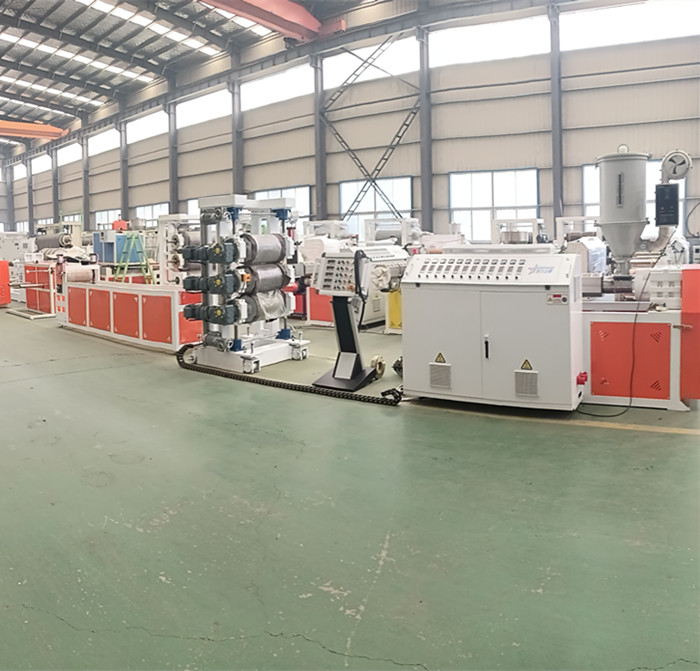

Caractéristiques de l'extrudeuse de feuilles PPS
Le point de fusion élevé et la cristallinité élevée du matériau PPS nécessitent des optimisations ciblées basées sur les extrudeuses de feuilles POK standard, principalement en termes de précision du contrôle de la température et d'efficacité de plastification.
1.Extrudeuse de feuilles PPS : Contrôle de la température de haute précision, adapté aux caractéristiques du matériau POK
Le matériau PPS a un point de fusion d'environ 220-230°C et est sensible aux variations de température. Un contrôle de température en plusieurs étapes est nécessaire pour garantir la stabilité de la fonte.
Le baril utilise plusieurs systèmes de chauffage et de refroidissement indépendants, permettant d'obtenir une précision de contrôle de température de ±1°C, évitant ainsi une surchauffe localisée et une dégradation des matériaux.
La tête de filière (en particulier la filière du cintre) utilise une conception de chauffage zoné, permettant d'obtenir une précision de contrôle de la température de ±0,5°C, garantissant une épaisseur transversale uniforme de la feuille.
Certains équipements haut de gamme sont équipés d'un capteur de température de fusion, fournissant un retour d'information et un réglage de la température en temps réel, minimisant ainsi l'impact des fluctuations de température sur le produit.
2. Extrudeuse de feuilles PPS : une plastification efficace et une extrusion stable assurent une production continue
Le matériau PPS a une viscosité élevée, nécessitant des capacités de cisaillement et de transport améliorées. Par conséquent, l’équipement présente des optimisations spécialisées dans le système de vis et d’extrusion. La vis utilise des structures de vol spécialisées (telles que des vis de barrière et de séparation) pour améliorer le mélange par cisaillement de la masse fondue POK, garantissant ainsi une plastification complète de la matière première et réduisant les particules non fondues.
Une pompe doseuse de fusion de haute précision est standard, contrôlant avec précision le débit de fusion, permettant de contrôler les tolérances d'épaisseur de feuille à ≤ ± 0,05 mm et améliorant la stabilité de l'extrusion.
Le changeur de tamis utilise une conception de changement de tamis rapide (telle qu'un changeur de tamis automatique hydraulique) pour minimiser les fluctuations de pression de fusion pendant les changements de tamis, évitant ainsi les rebuts de produit causés par les changements de tamis et garantissant une production continue.
3. Extrudeuse de feuilles PPS : l'intégration hautement automatisée réduit les barrières opérationnelles et les coûts.
Le contrôle automatisé réduit les interventions manuelles, améliorant ainsi l’efficacité et la cohérence de la production.
| numéro de commande | nom | quantité |
| 1. | Système d'alimentation + séchage automatique | 1 ensemble |
| 2. | Extrudeuse monovis SJ-65 | 1 ensemble |
| 3. | Changeur de moules et de mailles hydraulique L-450 | 1 ensemble |
| 4． | L=600MM calandre à trois rouleaux | 1 ensemble |
| 5. | Système de contrôle de la température des rouleaux | 1 ensemble |
| 6. | Plateau de refroidissement, tranchant | 1 ensemble |
| 7． | moteur de transport | 1 ensemble |
| 8. | Bobineuse duplex | 1 ensemble |
| 9. | Système de contrôle électrique complet | 1 ensemble |
| Matériau de la vis | 38CrMoAL, acier nitruré |
| Dureté des vis | HV950 |
| Matériau du cylindre | Matériau des tubes résistant à l'usure, acier nitruré |
| Dureté de la matrice | HT 1050 |
| Diamètre de vis | 65 millimètres |
| rapport de tirage | 30/1 |
| Puissance du moteur principal | 30KW |
| La puissance de chauffage totale de l'hôte est augmentée | 24KW |
| Méthode de chauffage tubulaire | Moulage d'aluminium ou de céramique |
| Méthode de contrôle de la température | Contrôle automatique de la température, refroidissement automatique du ventilateur |
| Forme d'un changeur de réseau | Type de plaque duplex |
| Spécifications du changeur de réseau | HW-100 |
| Volume d'huile hydraulique | 20L |
| Puissance de la station hydraulique | 2,2 kW |
| Structure du moule | Fabriqué par Oriental Star, avec un canal d'écoulement de type cintre et un moule en forme de T |
| Matériau du moule | Acier moulé de haute qualité |
| Le traitement de chromage est appliqué au canal d'écoulement dans le moule et l'épaisseur minimale de la couche de chromage est de 0,03 à 0,05 mm. | |
| Poli miroir (cavité Ra 0,1 um, lèvre Ra 0,05 um) | |
| largeur de matrice | Largeur du produit : 300MM pour 450mm |
| Épaisseur du produit | 0,5-2 mm |
| Diamètre du rouleau | 320 mm |
| Largeur efficace du rouleau | 600mm |
| Matériau du rouleau | acier allié |
| Structure du rouleau | Fabriqué par Oriental Star, avec une conception spéciale de canaux multi-flux |
| axialité | ≤0,005 mm |
| Douceur de la surface du rouleau | Ra≤0,016um |
| Dureté du rouleau | HRC58-62 |
| Épaisseur du chromage | 0,08 mm |
| Réducteur de transmission | Moteur réducteur à engrenages |
| puissance de transmission | 3 × 1,5 kW |
| Contrôle de vitesse | Convertisseur de fréquence Invt ou Wecron |
| Méthode de réglage de l'écart à trois rouleaux | Réglage électrique de l'engrenage à vis sans fin de la turbine, interrupteur d'arrêt d'urgence de sécurité, contrôle de vitesse synchrone. |
| Forme à trois rouleaux | La pente |
| Trois panneaux muraux à rouleaux | Traitement global du soudage des plaques d'acier |
| Roulement à rouleaux de centrage à trois rouleaux | Haoyou ou Wafangdian |
| joint tournant | Coentreprise sino-étrangère |
| fluide de refroidissement | huile de conduction thermique |
| Plage de contrôle de la température | Température ambiante jusqu'à 180 ℃ |
| Précision du contrôle de la température | ±1 ℃ |
| pompe à eau | Pompe à huile chaude 2,2 kW * 3 unités |
| puissance de chauffage | 6kw * 3 ensembles |
| Matériau de la boîte | acier inoxydable |
| Vanne d'eau | Vanne pneumatique à siège incliné |
| La position d'installation se trouve sur le côté du support de refroidissement, facile à déplacer et à entretenir. | |
| Longueur du support | 4 mètres |
| Rouleau de pré-refroidissement | Trois tiges d'acier lisses avec circulation d'eau intégrée. |
| Auge (non motorisée) | Rouleau en acier inoxydable de haute qualité |
| Spécifications du rouleau de refroidissement | Φ75 × 600 mm |
| caractéristiques | Ф200×600mm |
| qualité des matériaux | Rouleau recouvert de caoutchouc PU |
| transmission | boîte de réduction |
| pouvoir | 1 × 1,5 kW |
| contrôle | Contrôle de conversion de fréquence Invt |
| Méthode de serrage | pneumatique |
| mode de régulation de la vitesse | Il peut être synchronisé avec les trois rouleaux ou indépendant |
| Contrôle du roulis | Tension constante |
| Forme roulante | Arbre de gonflage au gaz à double station |
| contrôle | Comptage automatique des longueurs |
| Diamètre du rouleau | 100-500mm |
| Spécification du noyau du tube en papier | manteau de 3 pouces |
