Quel est le processus de production de la carte de drainage? Dans le processus de production de la planche de drainage HDPE, l'extrudeuse fait fondre la matière première et l'extrude à travers la fie, puis refroidit et solidifie le produit via le dispositif de mise en forme, puis refroidisse, tire et finit par le déplacer pour obtenir la carte de drainage HDPE finie dont nous avons besoin.
| numéro de commande | nom | quantité |
| 1． | Le système d'alimentation | 1 ensemble |
| 2． | 130/33 Extrudeuse à vis unique | 1 ensemble |
| 3． | Dispositif de commutation | 1 ensemble |
| 4． | pompe à volume contrôlé | 1 ensemble |
| 5． | L = 2150 Moule | 1 ensemble |
| 6． | L = 2300 Dispositif de formation à deux rôles | 1 ensemble |
| 7． | Support de refroidissement, dispositif de coupe des bords des déchets | 1 ensemble |
| 8． | moteur de transport | 1 ensemble |
| 9． | Troncateur horizontal | 1 ensemble |
| 10． | machine à enrouler | 1 ensemble |

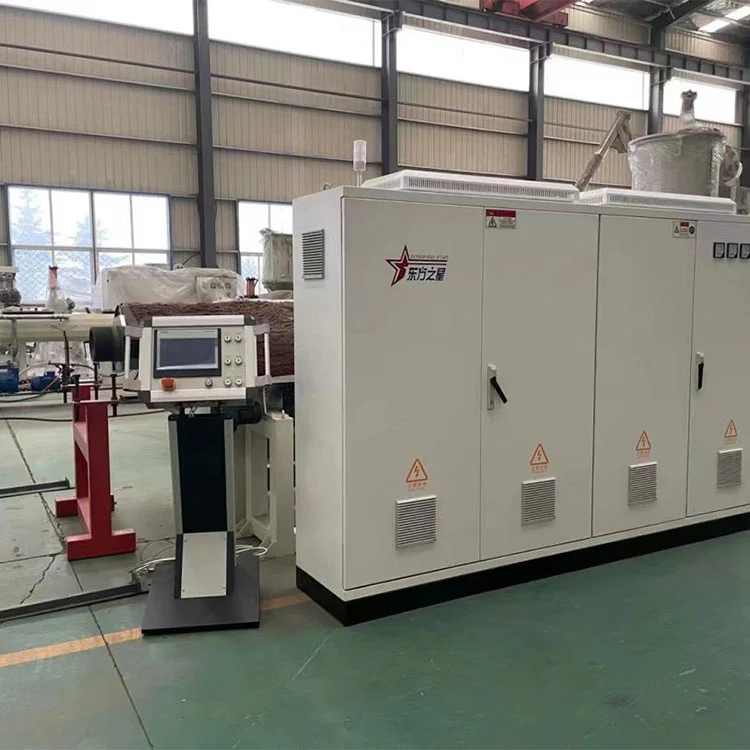

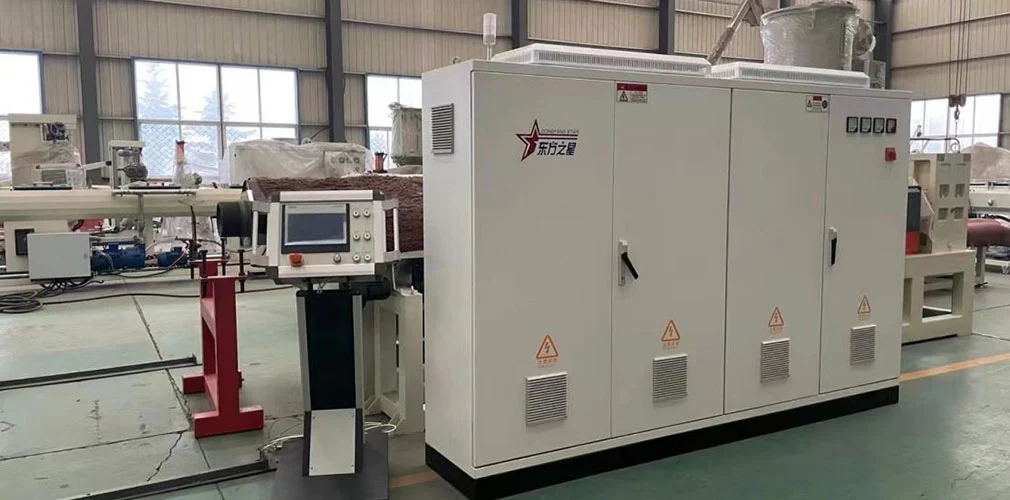

| 11． | système de contrôle électrique | 1 ensemble |
1. Système de charge (1 ensemble)
| 800 kg / h | 1 ensemble |
| Hopper en acier inoxydable de 200 kg (jauge de niveau de remplissage) | 1 ensemble |

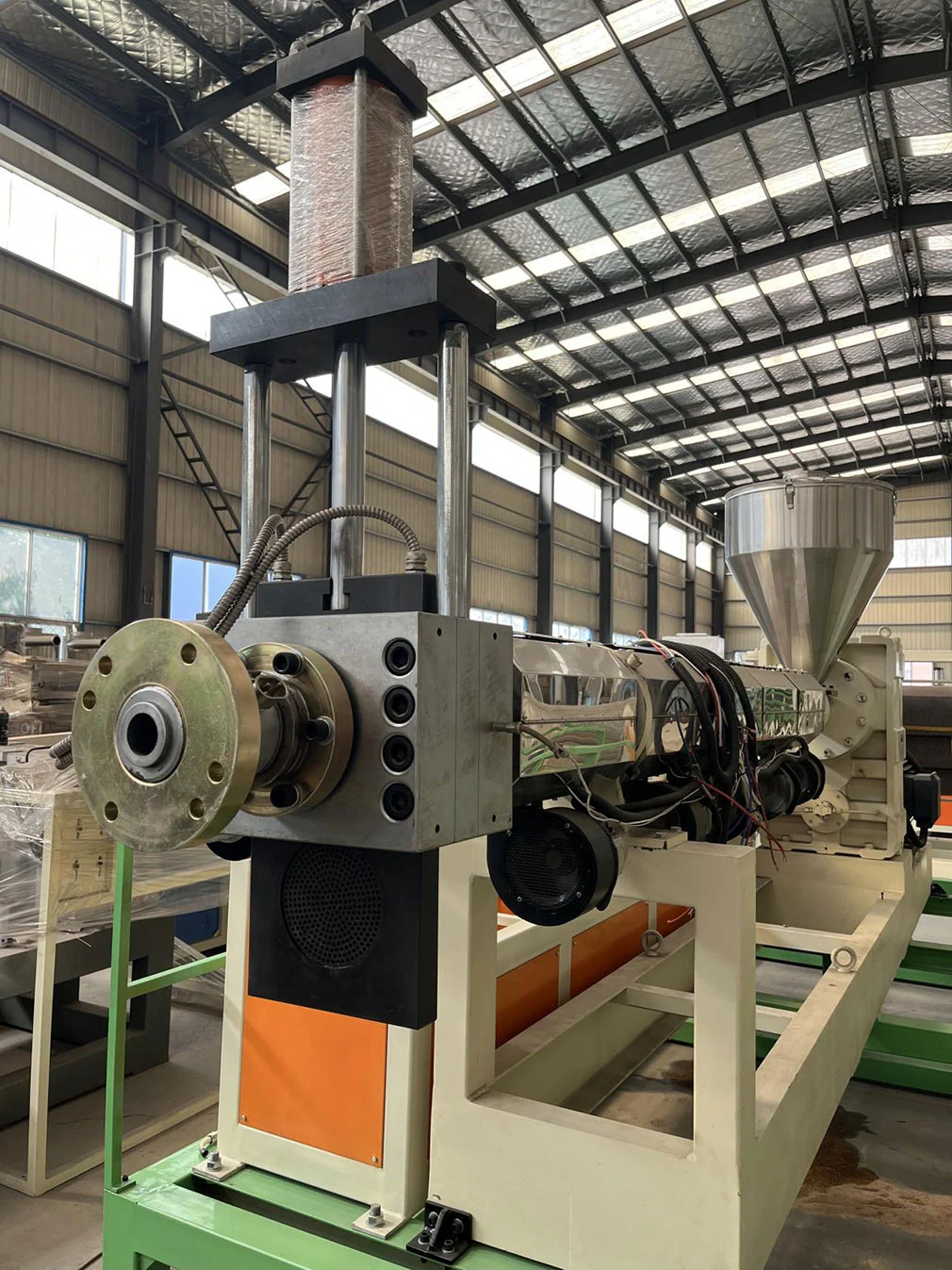

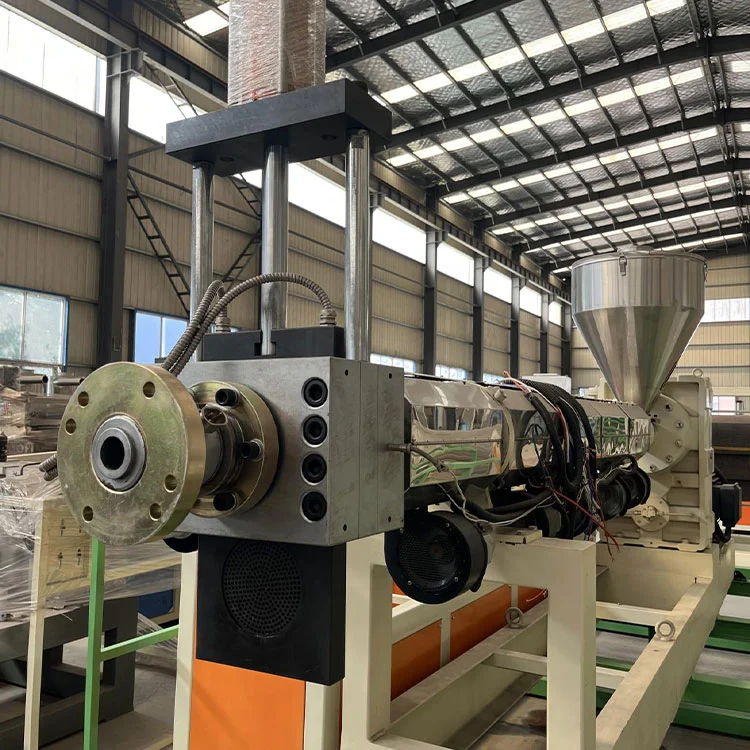

1. Extrudeur de carte de drainage HDPE - extrudeuse à vis unique
| modèle | 130/33 |
| Baril à visser | Conque or |
| qualité des matériaux | 38Crmoaia |
| profondeur de nitration | 0,5-0,7 mm |
| Dureté des vis | Hv≥740 |
| Dureté de cylindre machine | Hv≥940 |
| Diamètre de la vis | 130 mm |
| ratio de tirage | 33 |
| Méthode de chauffage au biberon | Chauffage en céramique |
| Nombre de zones de chauffage | 8 district |
| Chauffer la puissance totale | 80 kW |
| Méthode de refroidissement | Refroidissement des ventilateurs |
| pouvoir | 7 × 025KW |
conduire
| Toute machine générateurs de puissance ou électrique | Wan Gao |
| pouvoir | 160 kW |
| gouverneur | Abb |
| boîte de réduction | Boîte de vitesses Jiangyin |
| Forme de rongeur | Surface de la dent incompilée |
| traitement thermique | Mèche de carbone |
| type de fixation | Type de connexion directe |
2. Commutation
| Réseau Changchanger (180) | Échangeur net de lecteur hydraulique |
| style structurel | Station double de type à plaque, manuel, changement de réseau automatique |
Pompe de mesure
| Spécifications de la pompe fluide | 150cc |
| marque | Production intérieure, Zhengzhou Haike |
| Connexion de transmission de pompe | Connecteur d'axe universel |
| Transmission de la pompe de mesure | Ferrozen |
| puissance du moteur | 18,5 kW dix haut |
| Contrôle de conversion de fréquence | Abb |
| ramassage de pression | La marque de produits italienne |

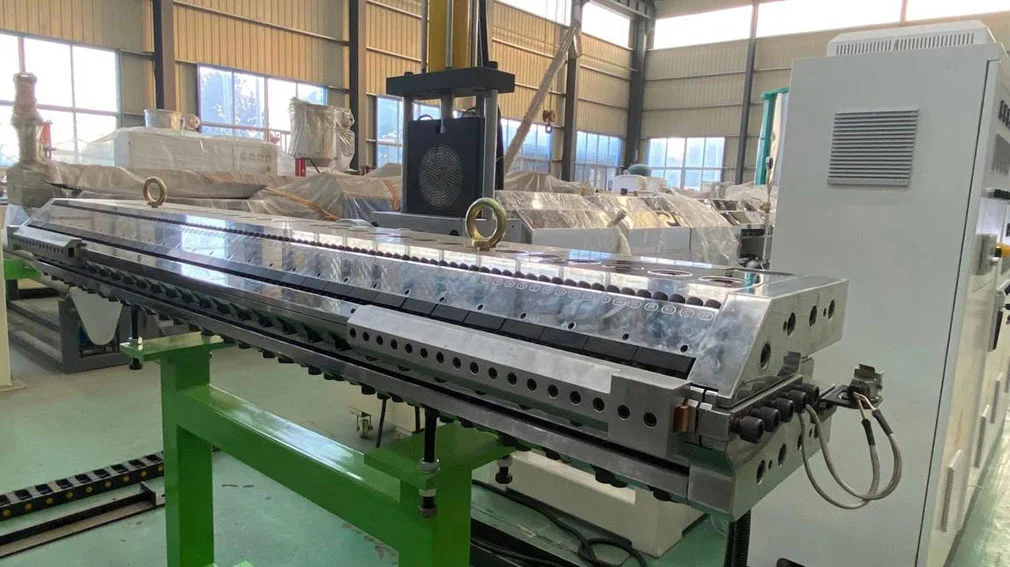

5. HDPE DRADAGE BANDE EXTRUDER MACHINE-MOLD
| structure | Frack Flow Channel, Tolde |
| qualité des matériaux | Acier de moule de haute qualité |
| Le canal d'écoulement à l'intérieur du moule est plaqué en chrom | |
| POLI-TO MIRROR (RA 0,1 UM, RA 0,05 UM) | |
| largeur | 2150 mm |
| Largeur du produit | 2000 mm |
| Épaisseur | 0,8-1,2 mm (couche unique) |

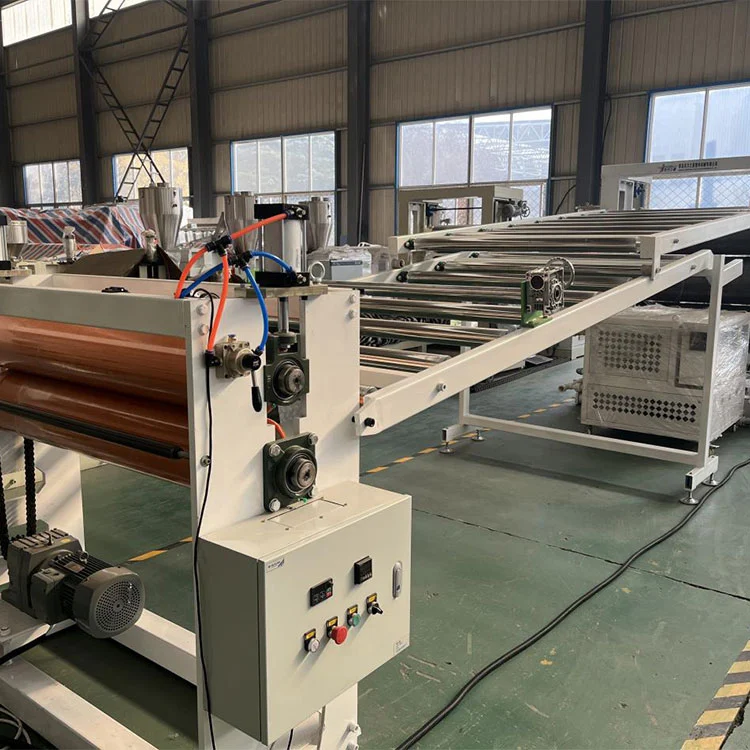

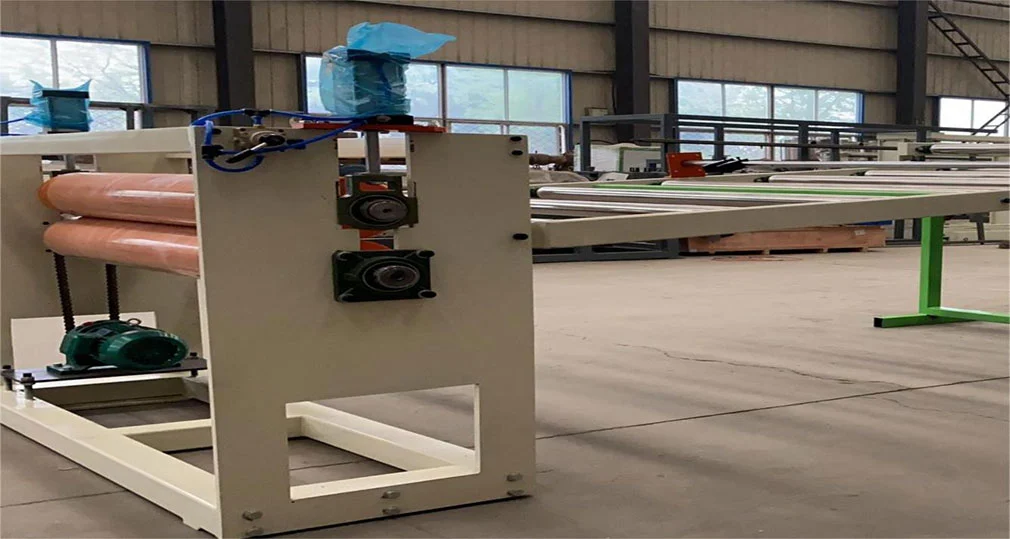

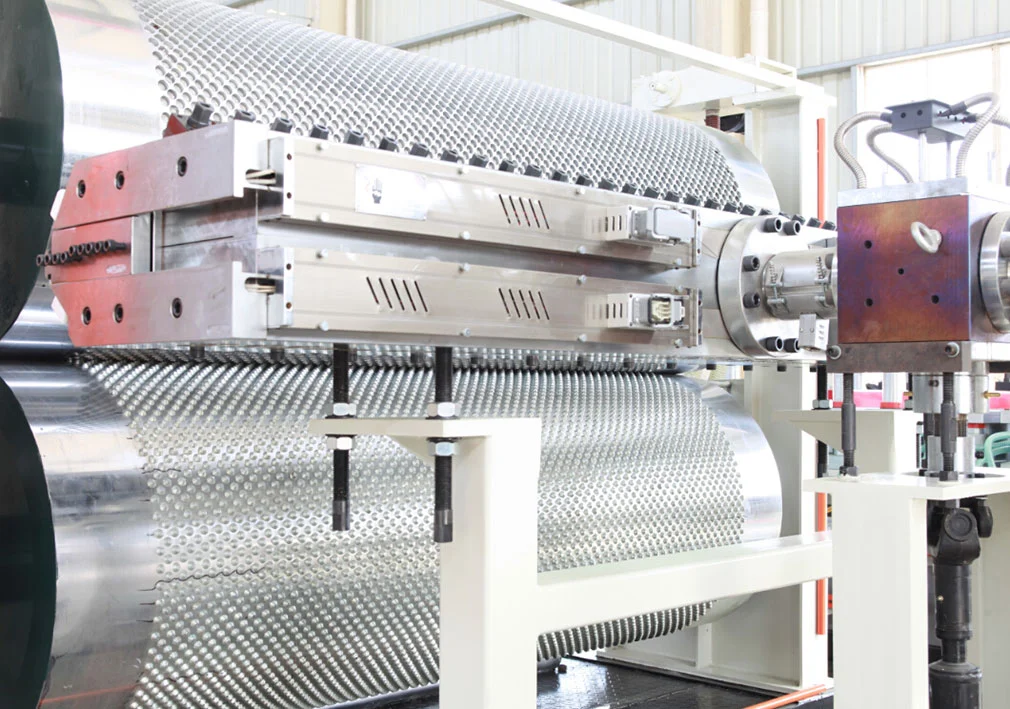

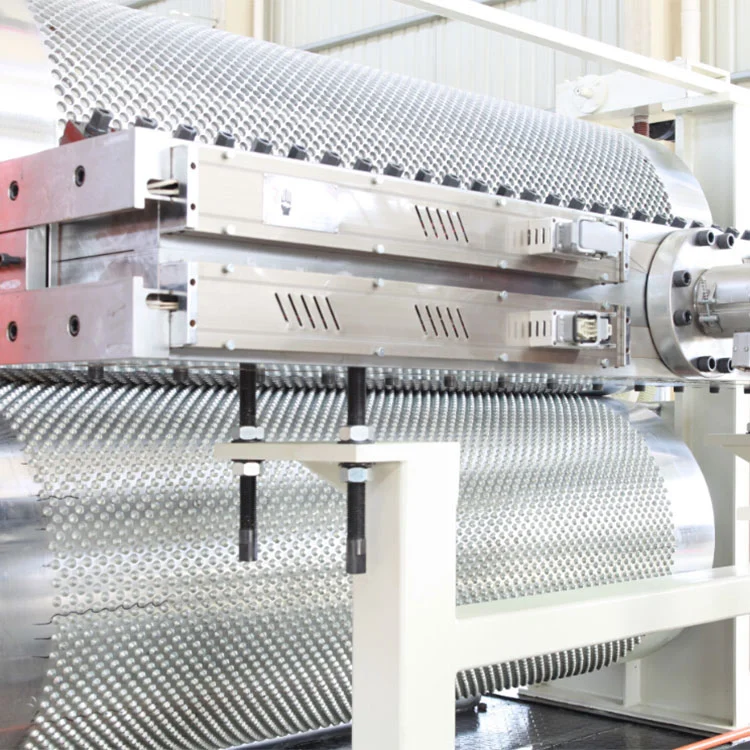

6. Dispositif de réglage de la machine-Two-Roll de la carte de drainage HDPE
| Structure de la planche de drainage | 10/20 / 30 mm, cylindrique ou personnalisé à l'échantillon |
| Vide à rouleaux actif | Pompe à vide à haute pression |
| Matériau à rouleau | Acier 45 # de haute qualité |
| Structure de rouleau | Conception spéciale de canaux multi-flux |
| Diamètre de rouleau | Φ800 mm |
| Largeur efficace du rouleau | 2300 mm |
| axialité | ≤0,01 mm |
| Finition à rouleau | Ra≤0,025um |
| Dureté de surface du rouleau | HRC58-62 |
| Épaisseur chromée | 0,08 mm |
| Boîte de décélération de transmission | Ferrozen |
| puissance de transmission | 2,9 kW |
| Contrôle de vitesse | Huichuan Servo |
| Méthode de réglage du dégagement à deux rouleaux | Ouverture et fermeture en mécanique électrique, réglage fin de vers de ver à vers manuel, avec fonction auto-verrouillage, interrupteur d'arrêt d'urgence sûr, système de contrôle synchrone. |
| Formulaire à deux rouleaux | type droit |
| Panneaux muraux à deux rouleaux | Plaque en acier solide globale |
| Deux roulements à rouleaux | Japon NSK |
| joint rotatif | Coentreprise sino-étrangers |
7. HDPE DRANGAGE BANDE EXTRUDER MACHINE COLING BRACKET CUTTING DIPTION
| La longueur du support | 6 mètres |
| Hollers (sans pouvoir) | Traitement d'oxydation en aluminium et de polissage final |
| caractéristiques | Φ70 × 2300 mm |
| Dispositif de pointe | 3 couteaux avec une largeur réglable |
| bord de coulé | Boîte de collecte auto-équipée |

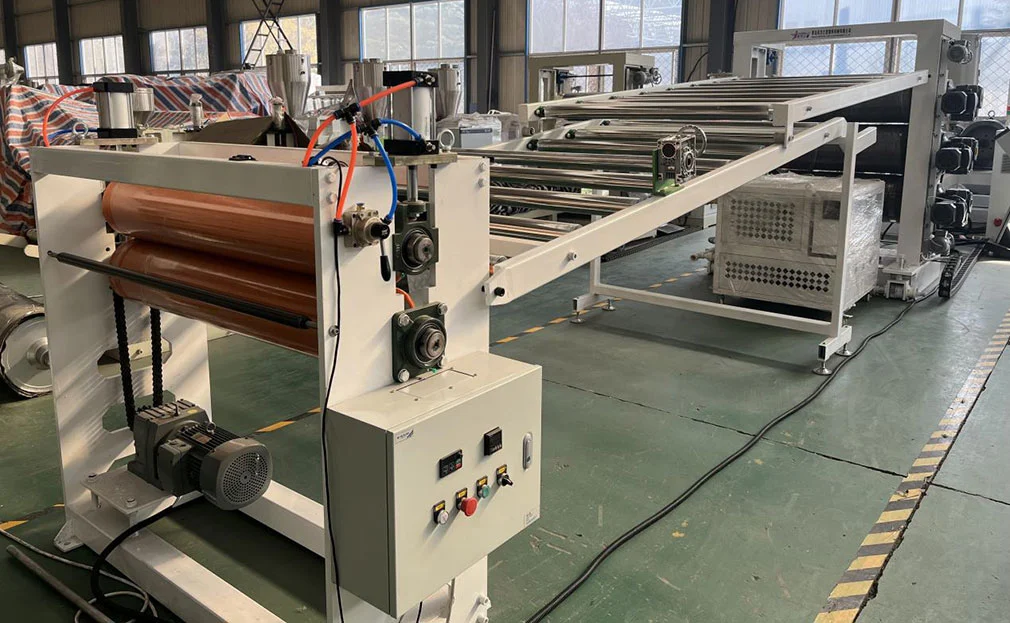

8. HDPE DRADAGE BANDE EXTRUDER-TRATURE
| caractéristiques | Φ250 × 2300 mm |
| Matériau à rouleau | caoutchouc acrylonitrile-butadiène |
| quantité | duad |
| conduire | Filoca |
| puissance du moteur | 3KW |
| contrôle | Abb |

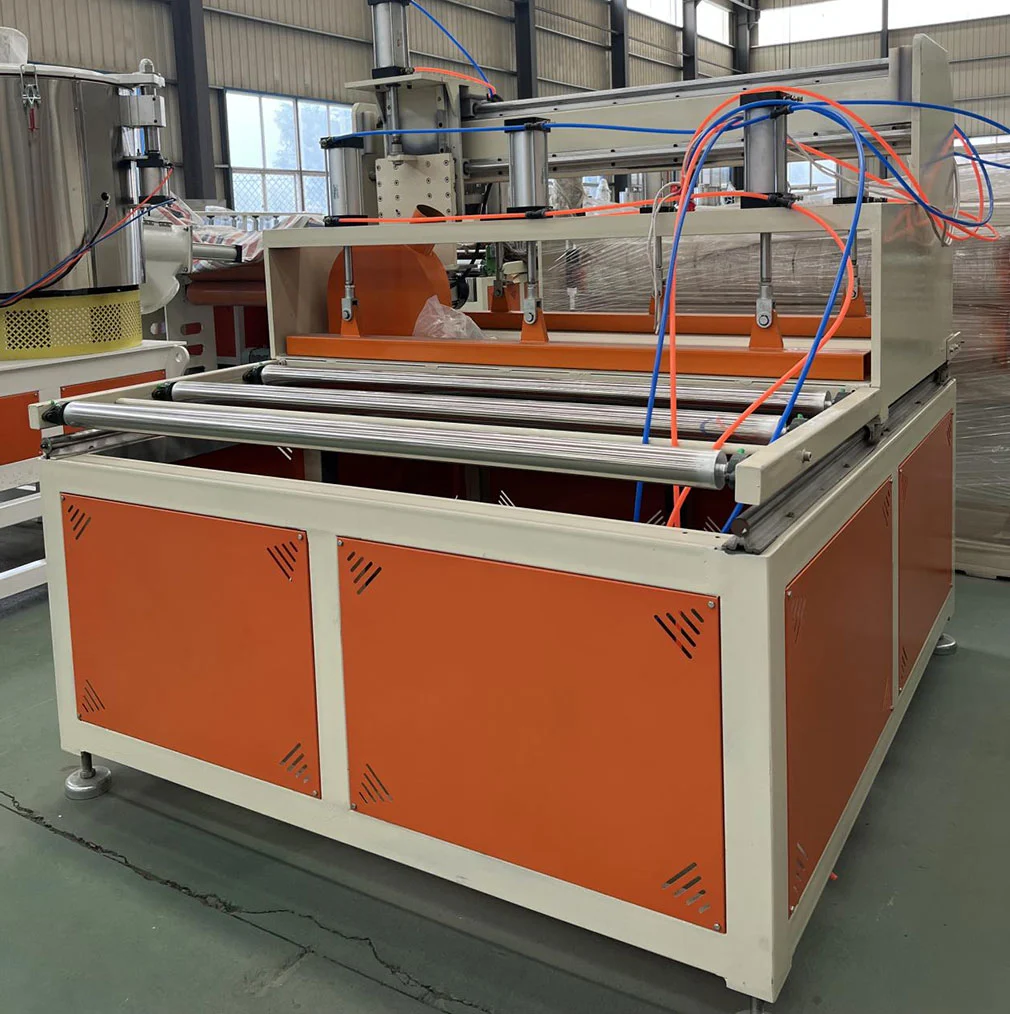

9. Machine de coupure à horizontale HDPE
| largeur | 2300 mm |
| Mécanisme de troncature transversale | Contrôle du moteur de conversion de fréquence ABB |
| équipement de retenue | Pressage pneumatique |
| Long | Encodeur Miwheel, Corée Import Ottonx (Autonics) |

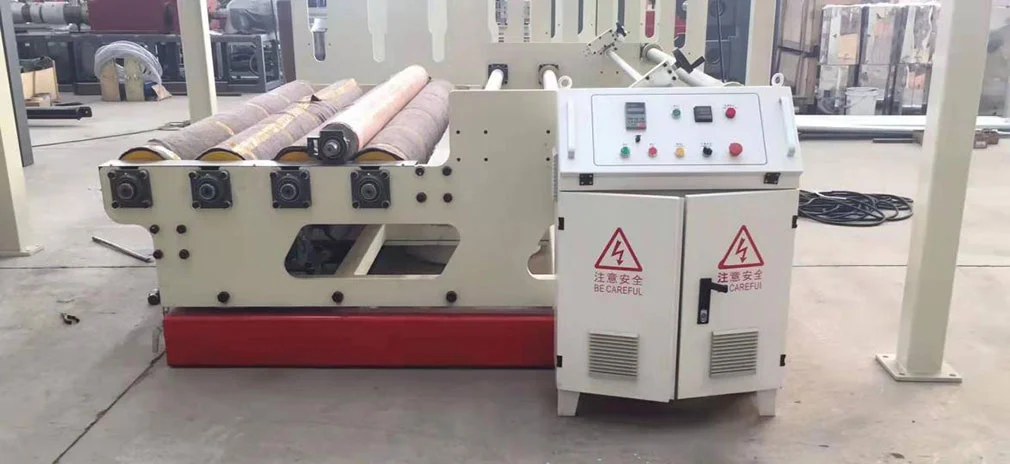

10. Machine de drainage HDPE Extrudeuse Machine-Garn-Sett the Rolling Machine
| formulaire | Friction retracer |
| Compteur automatique | Corée, Corée du Sud, autonie |
| Diamètre de volume maximal | 500 mm |
