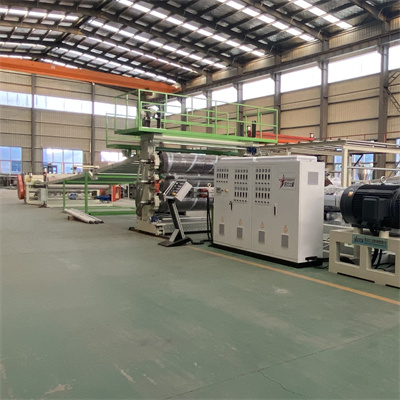

La feuille ABS monocouche est produite par une seule extrudeuse et la feuille multicouche est produite par deux ou plusieurs extrudeuses. La feuille monocouche utilise une seule matière première et présente une structure relativement simple. La machine d'extrudeuse de panneaux monocouches ABS est un composite de plusieurs matières premières, avec un processus relativement complexe et des exigences techniques relativement élevées.
| 1． | Extrudeuse monovis SJ-120/33 | 1 ensemble |
| 2. | T-mourir | 1 ensemble |
| 3. | presse optique à trois rouleaux | 1 ensemble |
| 5. | Support de refroidissement | 1 ensemble |
| 6. | Machine de traction | 1 ensemble |
| 7． | Machine de découpe | 1 ensemble |
| 8. | Système de contrôle électrique complet | 1 ensemble |
Extrudeuse monovis SJ-120/33
Barillet à vis et contrôle de la température
| Matériau de la vis | 38CrMoAL, acier nitruré |
| Dureté des vis | HV950 |
| Matériau du cylindre de la machine | Matériau résistant à l'usure du tambour, acier nitruré |
| Dureté du cylindre de la machine | HT 1050 |
| Diamètre de vis | 120mm |
| rapport de tirage | 33/1 |
| Puissance du moteur principal | 90KW |
| Méthode de chauffage des bouteilles | Coulée d'aluminium ou de céramique |
| Mode de contrôle de la température | Contrôle automatique de la température, refroidissement forcé par ventilateur |
Machine d'extrusion de feuilles ABS - Moule
| structure | Canal d'écoulement de fracturation, moule en T |
| qualité des matériaux | Acier moulé de haute qualité |
| Le canal d'écoulement à l'intérieur du moule est chromé et l'épaisseur minimale de la couche chromée est de 0,03 à 0,05 mm. | |
| Poli miroir (Ra 0,1 um, Ra 0,05 um) | |
| largeur de matrice | 1250mm |
| Épaisseur du produit | 0,3-2,5 mm |
Machine d'extrusion de feuilles ABS - Trois calendriers
| Diamètre du rouleau | 450mm |
| Largeur efficace du rouleau | 1400 mm |
| Matériau du rouleau | 45 Acier |
| Structure du rouleau | Fabrication de rouleaux Qingdao ou conception spéciale de canaux multi-flux de machines Xuzhou Saite |
| axialité | ≤0,005 mm |
| Finition au rouleau | Ra ≤0,016 um |
| Dureté de la surface du rouleau | HRC58-62 |
| Épaisseur du chrome | 0,08 mm |
| Boîte de décélération de transmission | Marque Redson ou Felocca |
| puissance de transmission | 3 × 2,2 kW |
| Contrôle de vitesse | Ying wei teng |
| Mode de réglage du jeu à trois rouleaux | Réglage du cylindre, interrupteur d'arrêt d'urgence de sécurité, système de contrôle synchrone. |
| Forme à trois rouleaux | Modèle incliné à 45° |
| Panneau mural à trois rouleaux | Traitement de soudage intégral des plaques d'acier |
| Roulement à rouleaux de centrage à trois rouleaux | Ha axis ou magasin de maison en carrelage |
| joint tournant | Coentreprise sino-étrangère |
Machine d'extrusion de feuilles ABS - Support de refroidissement
| La longueur du support | 6 mètres |
| Hollers (non alimenté) | Rouleau en acier inoxydable de qualité |
| caractéristiques | Φ 75 × 1400 mm |
Machine d'extrusion de feuilles ABS --- Tracteur
| caractéristiques | Ф220×1400mm |
| qualité des matériaux | Rouleau en nitrile |
| transmission | boîte de réduction |
| pouvoir | 2,2 kW |
| contrôle | Contrôle de conversion de fréquence Wei Chuang |
| Avancez le chemin | pneumatique |
