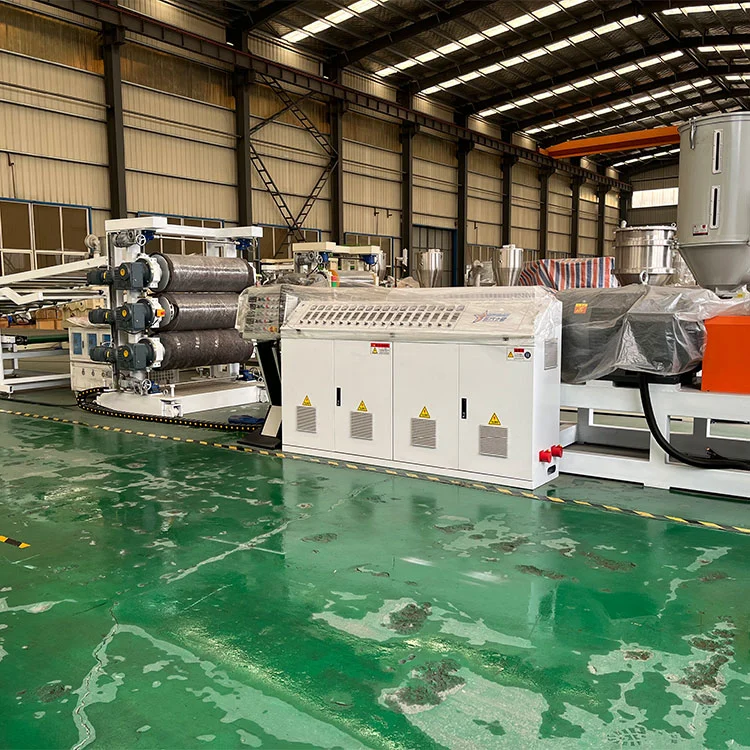

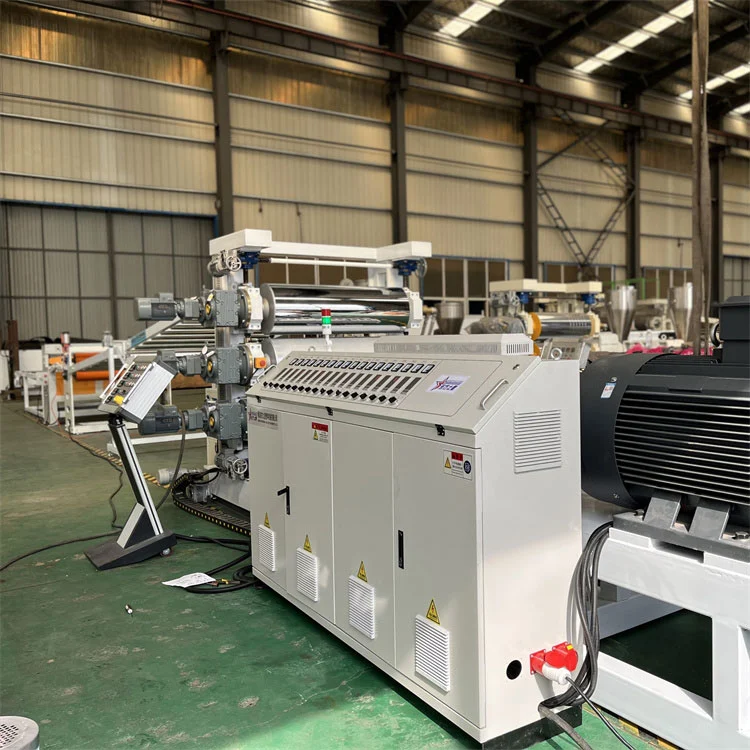

L'extrudeuse de cartes électrostatiques en PVC comprend une extrudeuse à vis unique, une machine à extrudeuse à plaque, un calendrier à trois rouleaux, un support de refroidissement, une machine de transport, une machine de coupe et une plate-forme de convéation. L'extrudeuse est principalement utilisée pour faire fondre les particules en plastique, et le moule est utilisé pour le moulage préliminaire. Le calendrier à trois rouleaux est utilisé pour la mise en forme et le durcissement supplémentaires. La machine de transport est utilisée pour tirer la scie de coupe et couper la longueur correspondante en fonction des besoins du client. Si vous avez vraiment besoin d'une machine à extrudeuse de cartes électrostatiques en PVC, veuillez contacter Qingdao East Star Plastic Machinery Co., Ltd
| numéro de commande | nom | quantité |
| 1 | Chargeur à vis en acier inoxydable | 1 set |
| 2 | Extrudeuse à vis unique SJ120-33 / 1 | 1 set |
| 3 | Moule de panneau lumineux MJ-1150 | 1 set |
| 4 | BF-1200x∮400 Calentre à trois rouleaux | 1 set |
| 5 | Support de refroidissement BF-1200-6 | 1 set |
| 6 | BF-1200 * ∮220 Machine de traction à rouleaux en caoutchouc | 1 set |
| 7 | Machine à enrouler de friction BF-1200 | 1 set |
| 8 | Machine à température constante à rouleau à eau trois en un | 1 set |
| 9 | DK-18 District Extrusion Ligne de production d'électricité | 1 set |
| 1 0 | Données techniques sur l'équipement aléatoire | 1 copie |
Diamètre des vis: 1 2 0 mm (Zousehan, Zhejiang)
Rapport de longueur / de diamètre: 3 0∶ 1
Structure des vis: Nouvelle vis de plastification élevée, adaptée à la poudre et aux matériaux granulaires.
Matériau à vis cylindrique: Traitement de nitratide RMOAIA 38C
Profondeur de la couche de nitrure: 0,4-0,7 mm
Dureté de vis: HV> 740
Dureté du cylindre: HV> 940
Vitesse de vis: 1 5-7 0 tr / min
Puissance du moteur: 1 10 kW (moteur de marque Shandong)
Chauffage section 6 x 6 kW (coulée en aluminium + capuchon en acier inoxydable)
Refroidissement cylindrique 6 zones x 180w
Sortie d'extrusion: 300-4 0 0kg / h
Réduction du réduction du visage rougeâtre réducteur y-3 15 réducteur (produit à Changzhou, province du Jiangsu)
Connexion directe de la courroie de formulaire d'installation ou de l'arbre
Matériau de vitesse 20crmnti carburisé et éteint
La méthode de refroidissement consiste à refroidir les dents à travers l'eau dans le condenseur
Type E-200kg plus sèche
Système de contrôle électrique principal:
Contacteur Schneider ou Siemens ou contacteur ABB
COMPRIMENT DE COMMANDE DE TEMPERT
Convertisseur de fréquence invertisseur ou convertisseur de fréquence de Weichuang

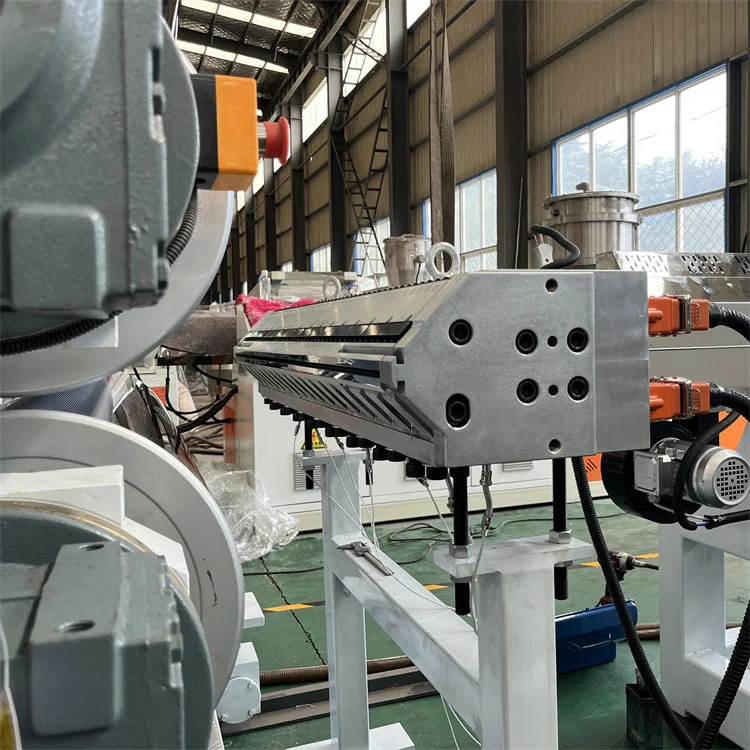

Matière de moisissure:Forge et trempage en acier de haute qualité, placage chromé dur, traitement de polissage
La tête de plaque avec un cintre de vêtements a 1 à 6 mm d'épaisseur et 1 0 00 mm de large
La largeur effective du moule est de 1 15 0 mm par ensemble
La puissance de chauffage est de 1 5 kW et la méthode de chauffage interne est adoptée
Zone de contrôle de la température Section 5
Le canal d'écoulement de la tête est sous la forme d'un canal d'écoulement graduel de type à vêtements, et la tête est en acier en alliage de haute qualité 5crnimo, poli après un placage chromé; Le micro-ajustement de la lèvre supérieure.

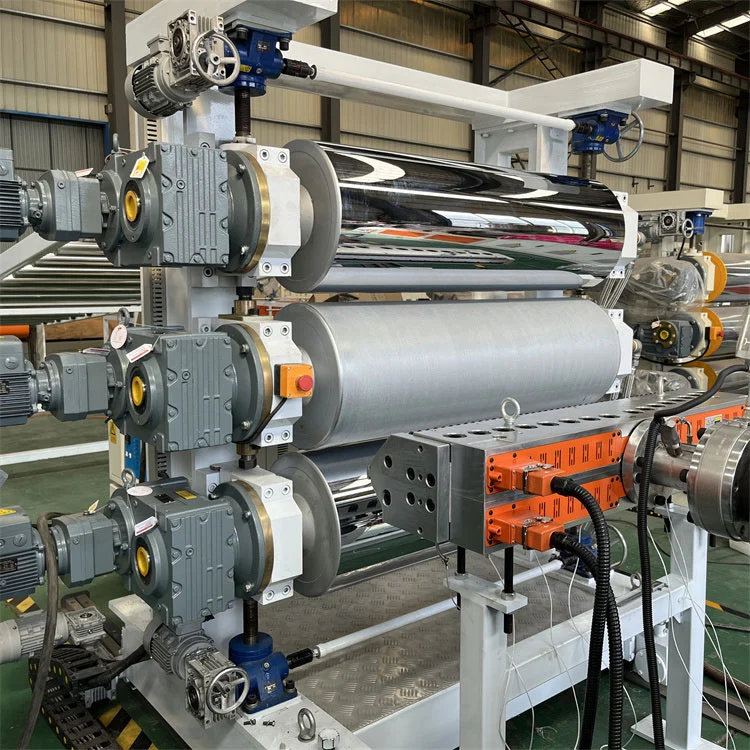

A. Structure de la machine à calendrier:trois rouleaux verticaux (avec dispositif de protection contre la sécurité des rouleaux)
né Nombre de rouleaux; trois (produit à Qingdao)
C. Diamètre du tambour:40 0 mm
d. Longueur du rouleau:12 0 0 mm
e. Épaisseur de paroi du rouleau:≥ 2 1 mm
F. Matériel Roll:45 # L'acier est utilisé et un traitement de durcissement est effectué, et la dureté peut atteindre RC60-65
G. Traitement de surface des rouleaux:traitement miroir
H. Structure du tambour:Le système d'échange rapide composite multicouche est adopté pour assurer une température uniforme et constante du tambour.
I. Température constante du milieu du rouleau:eau adoucie
j. Système de contrôle à trois rouleaux:Le contrôle de la conversion de fréquence est adopté pour réaliser un contrôle de vitesse synchrone et indépendant.
K. Système de transmission:1,5kwx3 = 4,5 kW. Assurez le fonctionnement lisse des trois rouleaux.
A. Longueur du rack de refroidissement:6 mètres.
B. Rouleau:tous en acier inoxydable.
c. Espacement des rouleaux dans les deux premiers mètres:400 mm.
D. Le support est équipé d'un appareil de pointe:1 set, et le couteau de coupe est fait de couteau en alliage de haute qualité
e. Palier:Roulement réglable

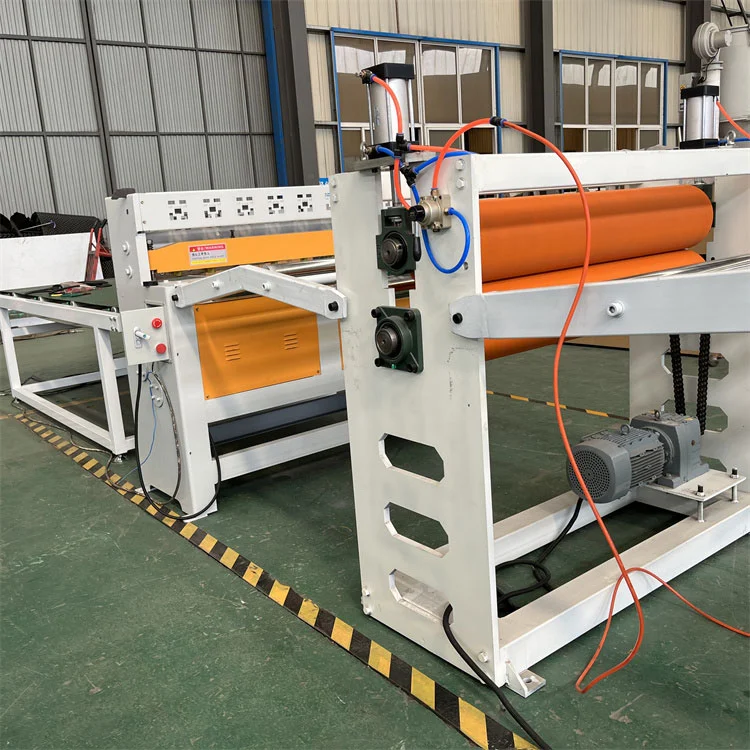

A. Rouleaux en caoutchouc de traction: 2
né Diamètre du rouleau de traction:220 mm
c. Longueur du rouleau de traction:12 00 mm
D. surface de rouleau en caoutchouc de traction:résistant à la corrosion. résistant à la température. Caoutchouc et polissage résistant à l'usure.
e. Système de transmission:La transmission du réducteur du matériel est adoptée
F. Contrôle de traction:Convertisseur de fréquence invincible ou Weichuang
G. Contrôle de vitesse:Équipé de trois rouleaux de rouleau et du système de réglage de la liaison de la vitesse de traction, la machine de traction peut être ajustée à la vitesse indépendante

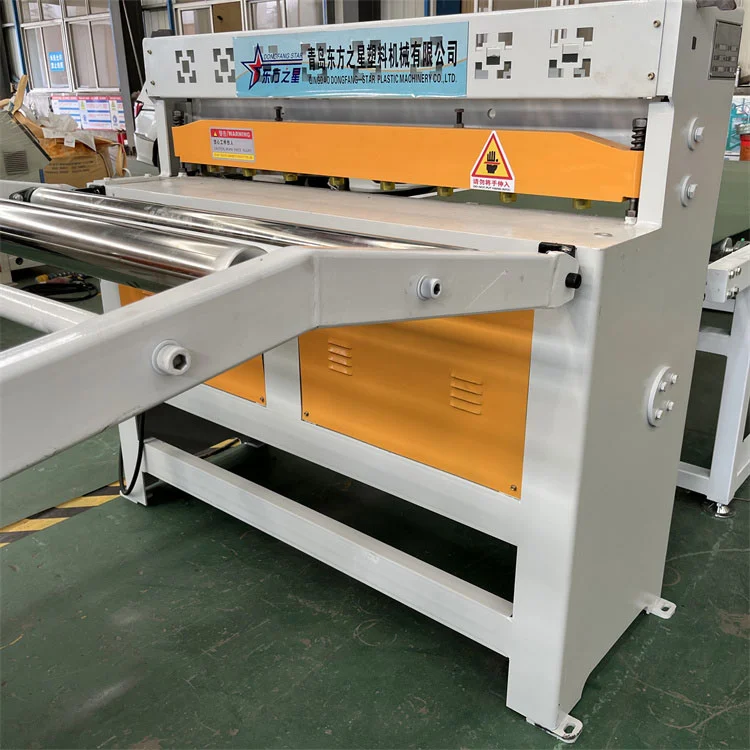

Largeur de coupe:1000 mm
né Puissance du moteur:2,2 kW
c. Contrôle de la coupe:électrique
d. Méthode de mesure:Encodeur coréen Ottonix
e. Longueur de coupe:réglable
f. Méthode de réception:Transport par courroie, aide manuelle
J. Longueur de transmission de ceinture:3 mètres
H. Transmission de puissance du moteur:0,75 kW
