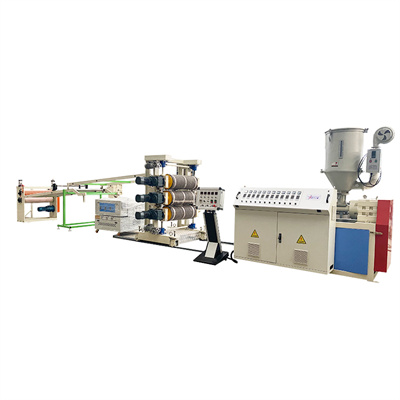

Machine d'extrusion de feuilles Tay pour semis PS

Working principle of PS Seedling Tay Sheet Extrusion Machine

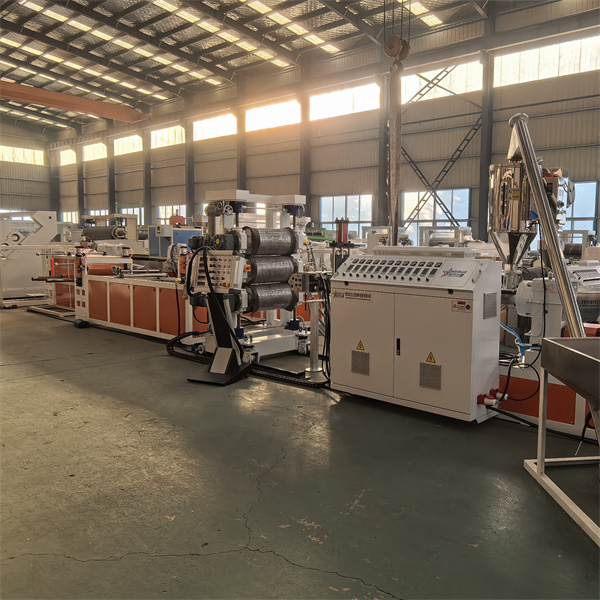

Le principe de fonctionnement de la ligne de production d'extrusion de feuilles PS est de convertir les particules PS en feuilles continues grâce à un processus continu de fusion et de plastification des matières premières → formation par fusion → refroidissement et mise en forme → traitement ultérieur. Le noyau est basé sur la technologie de moulage par extrusion de plastique. Les étapes spécifiques sont les suivantes :

Les particules de PS séchées sont transportées vers la trémie de l'extrudeuse via un dispositif d'alimentation automatique. La vis de l'extrudeuse fait fondre progressivement les particules solides de PS en une masse fondue uniforme par rotation et chauffage externe. La matière fondue est poussée vers la filière en T (canal d'écoulement plat) pour déterminer au préalable la largeur de la feuille. Le film fondu entre dans la calandre à trois rouleaux et est rapidement solidifié et formé. La feuille façonnée est tirée à une vitesse uniforme par la machine de traction et les bavures sont éliminées par la machine de découpage. Enfin, il est enroulé en une bobine régulière par l'enrouleur.

Paramètre de machine d'extrusion de feuille Tay de semis PS-produit

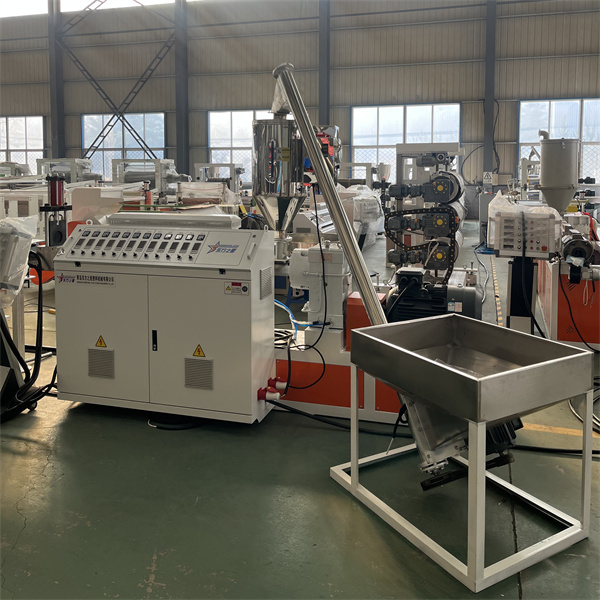

Machine d'extrusion de feuilles Tay pour semis PS - Extrudeuse SJ 65-30/1

A. L'engrenage réducteur est traité avec de l'acier allié de haute qualité et traité par meulage de dents, de sorte que l'ensemble de l'engrenage présente les avantages d'absorption des chocs, de faible bruit, de résistance à l'usure et de longue durée de vie. Tous les points de lubrification de la boîte sont à lubrification forcée et l'huile lubrifiante est équipée d'un système de refroidissement par eau à haut rendement.

B. Le matériau de la vis adopte de l'acier nitrure de haute qualité 38CrMOALA. et traitement au nitrure. profondeur du nitrure : 0,3-0,6 mm. dureté 740 HV. degré de fragilité 2.

C. Le matériau du cylindre est en acier nitrure de haute qualité 38CrMoALA et, après traitement au nitrure, profondeur du nitrure : 0,4-0,7 mm, dureté 940 HV, degré de fragilité 2.

D. Le radiateur adopte un radiateur en fonte d'aluminium et chaque radiateur dispose d'un conduit d'air de refroidissement.

E. zone de refroidissement du cylindre : 5. en acier inoxydable.

F. Le ventilateur adopte un ventilateur de refroidissement importé à faible bruit et efficace (modèle : type DF), et la puissance du ventilateur est de 250 W/ensemble.

Puissance de g. Le moteur AC est de 30 kW (moteur Shandong Hongqi ou Rongcheng)

H. Formulaire de contrôle : contrôle de conversion de fréquence (à l'aide du régulateur Inwitten)

I. Diamètre de vis : 65 m (en utilisant le tambour à vis Zhejiang Zhoushan)

Rapport d'aspect J : 30 : 1

K. L'extrudeuse est chauffée en 5 zones et la puissance de chauffage de chaque zone est de 5 kW. Zone Spby 1, zone de réserve de moisissures 5.

L. Un ensemble d'armoires de commande électrique (armoire de commande verticale, armoire électrique avec protection de verrouillage, contrôleur de température intelligent Omron, contacteur Siemens, contrôleur de conversion de fréquence Great-tron)

Ligne de production d'extrusion de feuilles PS - moule

A. Largeur effective du moule : 350 mm, adapté aux produits de 0,3 à 2 mm d'épaisseur.

B. Le matériau du moule adopte 5CrNiMO d'acier allié résistant à la chaleur de haute qualité de marque importée.

C. la structure du moule s'écoule vers le chromage dur. et avec réglage auxiliaire par micro-vis.

D. the mold is divided into 3 zones for heating and standby 2 zones

E. La méthode de chauffage consiste à chauffer la partie centrale de la tige chauffante.

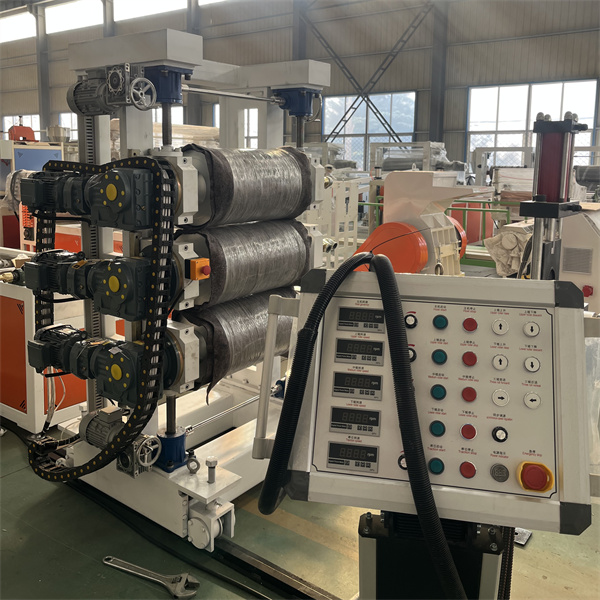

Machine d'extrusion de feuilles Tay pour semis PS - Trois calendriers

A. structure ; vertical à trois rouleaux

B. Nombre de rouleaux ; trois pièces

C. Diamètre du rouleau : 320 mm (Changzhou Lianfeng ou Xuzhou Saite Machinery Manufacturing Co., Ltd.)

D. Longueur du rouleau : 600 mm

E. Épaisseur de paroi du rouleau : 25 mm

F. rouleau : le matériau est en acier de marque. et après le traitement. la dureté peut atteindre RC60-65

G. traitement de surface du rouleau : traitement miroir. et un polissage fin.

H. La structure du rouleau adopte un système de support composite à échange rapide multicouche pour assurer la température constante du rouleau.

I. le milieu à température constante du rouleau : eau purifiée ou eau adoucie

J. Le système de température adopte la température des trois rouleaux pour contrôler indépendamment le mode du système. la température des trois rouleaux peut être ajustée arbitrairement. équipé de trois pompes de 0,75 kW.

Le système de contrôle de k et trois rouleaux adopte le mode système de contrôle indépendant

I. Adopter le système de transmission réducteur pour assurer le bon fonctionnement des trois rouleaux

M. Le système de contrôle de configuration adopte un système de contrôle de conversion de fréquence, avec un contrôle de régulation de vitesse synchrone et indépendant.

N. La puissance de transmission est de 0,75 KW x 3 ensembles

O. Avec le système d'arrêt d'urgence auxiliaire à trois rouleaux

P. équipé d'un système de réglage de précision du jeu auxiliaire à trois rouleaux

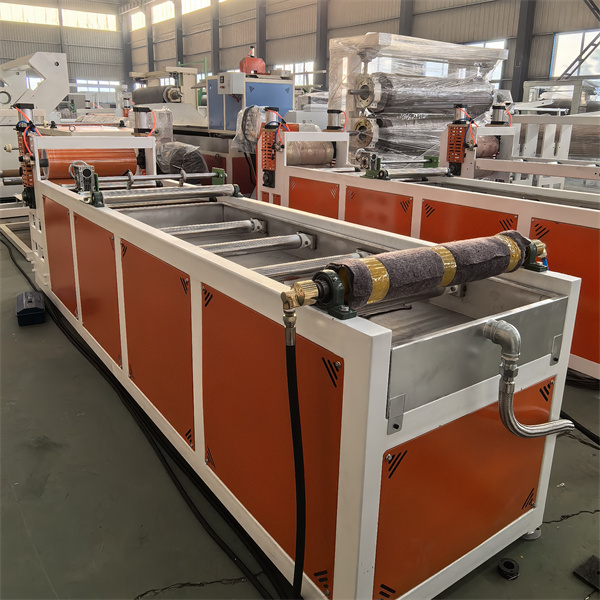

Machine d'extrusion de feuilles Tay pour semis PS - dispositif de refroidissement

A. Nombre de rouleaux vides : 12

B. Diamètre du rouleau de distribution d'air : 75 mm

C. Longueur du rouleau de distribution d'air : 600 mm

D. traitement de surface du rouleau de distribution d'air : acier inoxydable

E. Longueur du dispositif de distribution d'air : 4 m

F. avec le couteau à découper en or : 2

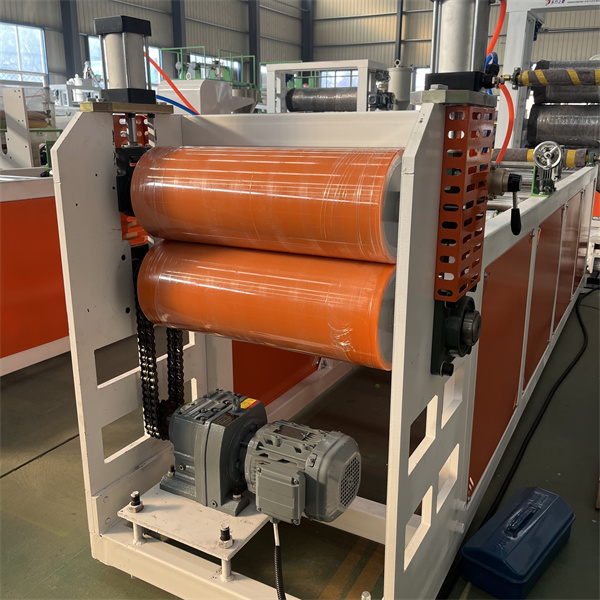

Machine d'extrusion de feuilles Tay pour semis PS - Tracteur

A. Rouleau en caoutchouc de traction : un groupe

B. Diamètre de traction : 220 mm

C. Longueur de traction : 600 mm

D. surface du rouleau en caoutchouc de traction recouverte d'un revêtement résistant à la corrosion. résistant à la température. caoutchouc résistant à l'usure et poli

E. deceleration transmission system adopts reducer transmission

F. Avec un convertisseur de fréquence de 0,75KW

G. Presse auxiliaire à trois rouleaux et système de réglage de la vitesse de traction. système de réglage de vitesse indépendant du tracteur auxiliaire

A. un ensemble de dispositif de film protecteur

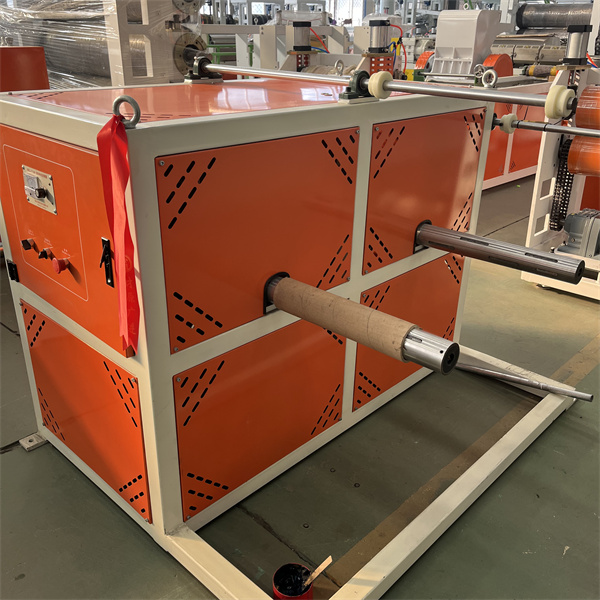

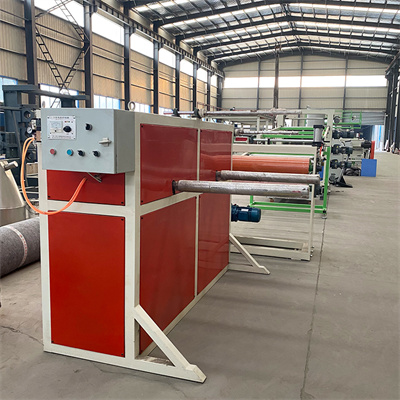

Machine d'extrusion de feuilles Tay pour semis PS - Machine à enrouler

1.1 rouleau de pliage et de nivellement

2. Méthode de Wiling: arbre montant de gaz de cylindre de papier de diamètre 76

3. Poste de travail de collecte : poste de travail double
