Le prix de la machine à extrudeuse de feuille de PEEK est relativement élevé car il a des exigences plus élevées pour l'équipement, de sorte que le prix de l'équipement est également plus élevé. Le prix de l'équipement de feuille est déterminé par la largeur et l'épaisseur de la feuille. Plus la feuille est large, plus le prix de l'équipement est élevé. Par conséquent, le prix de l'équipement dépend des spécifications du produit du client.
| numéro de commande | nom | quantité |
| 1. | Système d'alimentation automatique + séchage | 1 set |
| 2． | Extrudeuse à vis unique SJ-65 | 1 set |
| 3． | Moule L-450 et changeur de maillage hydraulique | 1 set |
| 4． | L = 600 mm Calendrier à trois rouleaux | 1 set |
| 5． | Système de contrôle de la température de rouleau | 1 set |
| 6． | Plateau de refroidissement, tranche | 1 set |
| 7． | moteur de transport | 1 set |
| 8． | Machine à enrouler duplex | 1 set |
| 9． | Système de contrôle électrique complet | 1 set |

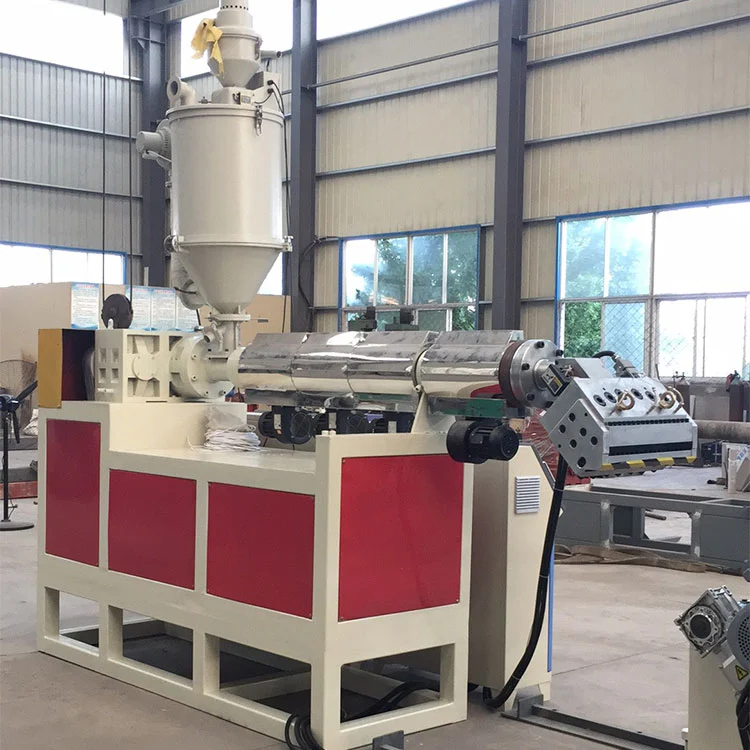

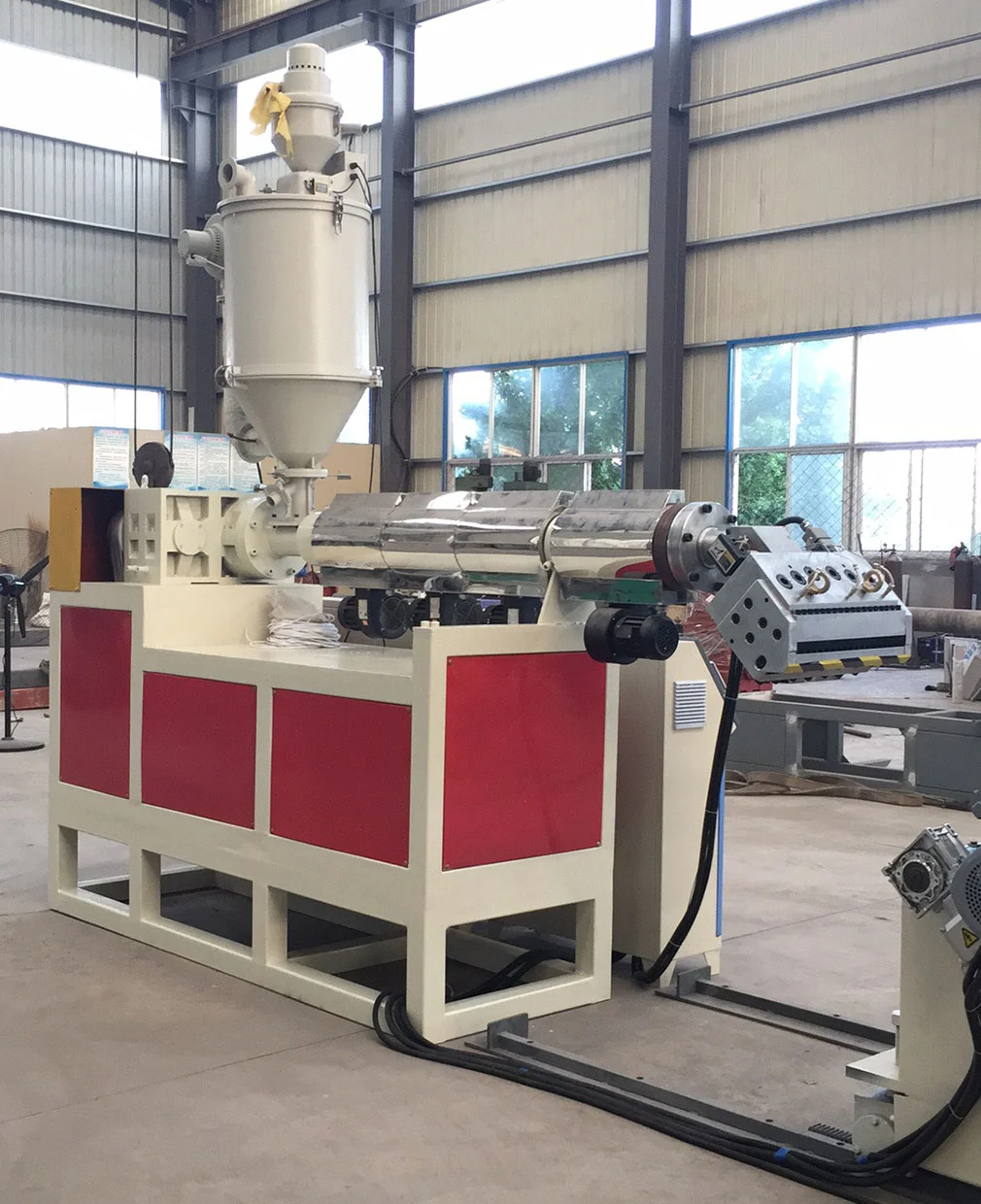

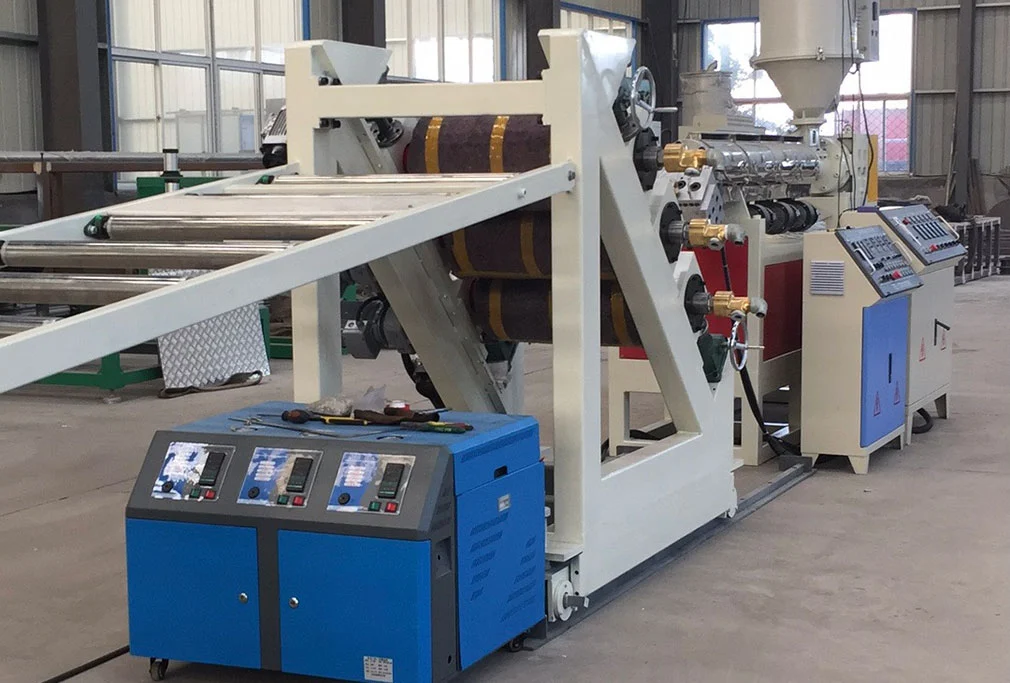

Machine d'extrudeuse de feuille de PEEK -SJ65 Extrudeuse à vis unique
Baril à vis et contrôle de la température
| Baiser | 38Crmoal, acier nitridé |
| Dureté des vis | HV950 |
| Matériau de cylindre | Matériau résistant aux tubes, acier nitridé |
| Dureté | HV 1050 |
| Diamètre de la vis | 65 mm |
| ratio de tirage | 30/1 |
| Puissance du moteur principal | 30 kW |
| La puissance de chauffage totale de l'hôte est augmentée | 24 kW |
| Méthode de chauffage tubulaire | Coulée en aluminium ou en céramique |
| Méthode de contrôle de la température | Contrôle automatique de la température, ventilateur de refroidissement automatique |
Machine d'extrudeuse de feuille de PEEE
| Forme d'un changeur de réseau | Type de plaque duplex |
| Spécifications du changeur de réseau | HW-100 |
| Volume d'huile hydraulique | 20L |
| Puissance de la station hydraulique | 2,2 kW |
| Structure de moisissure | Fabriqué par étoile orientale, avec un canal d'écoulement de type hangar et un moule en forme de T |
| Matériau de moule | Acier de moule de haute qualité |
| Le traitement de placage chromé est appliqué sur le canal d'écoulement dans le moule, et l'épaisseur minimale de la couche de placage chromé est de 0,03-0,05 mm | |
| POLIÉ À MIRROIR (cavité RA 0,1Um, lèvre RA 0,05UM) | |
| largeur | Largeur du produit: 300 mm pour 450 mm |
| Épaisseur du produit | 0,5-2 mm |

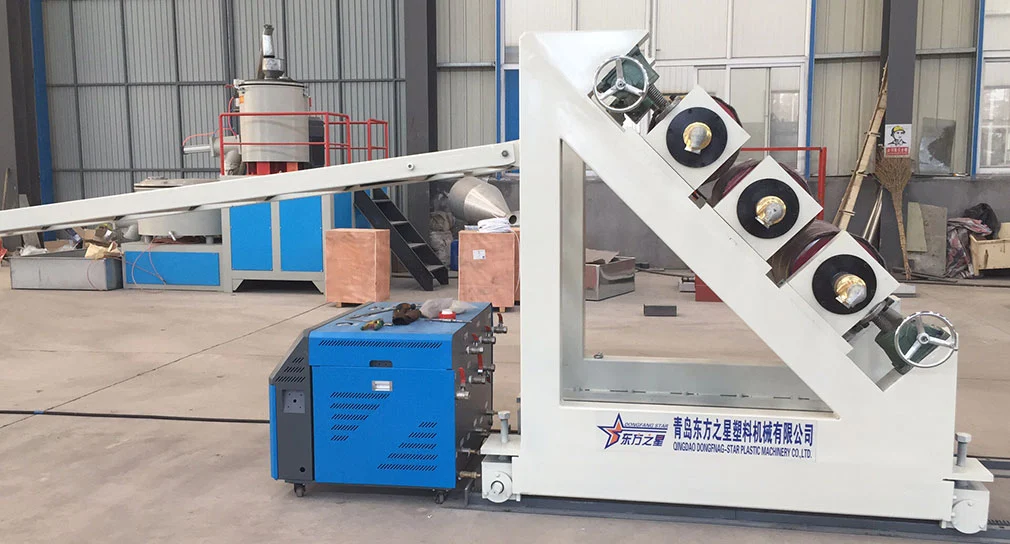

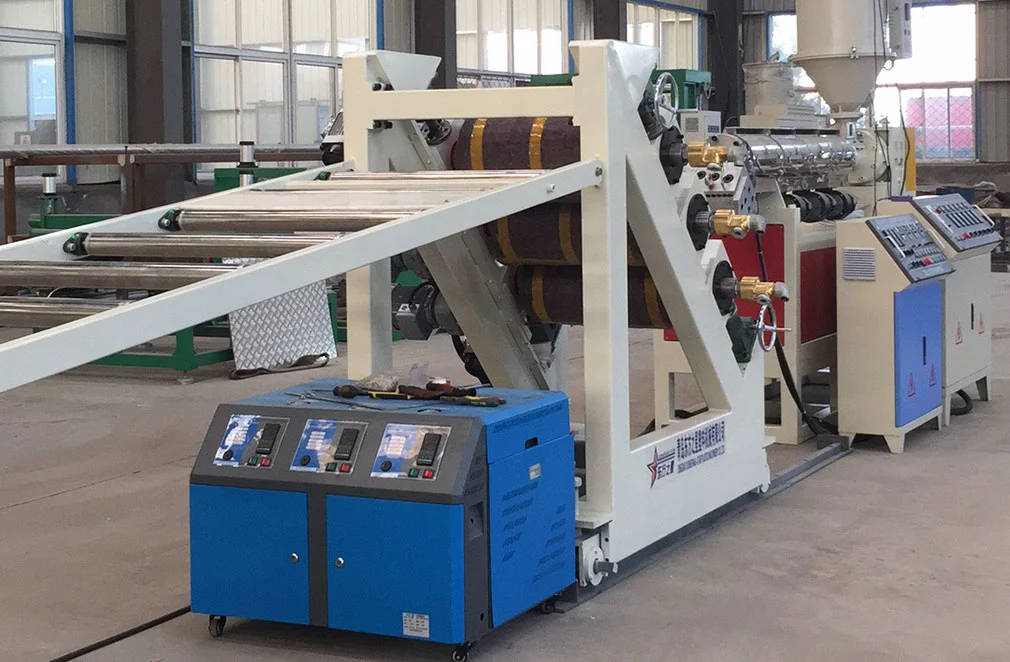

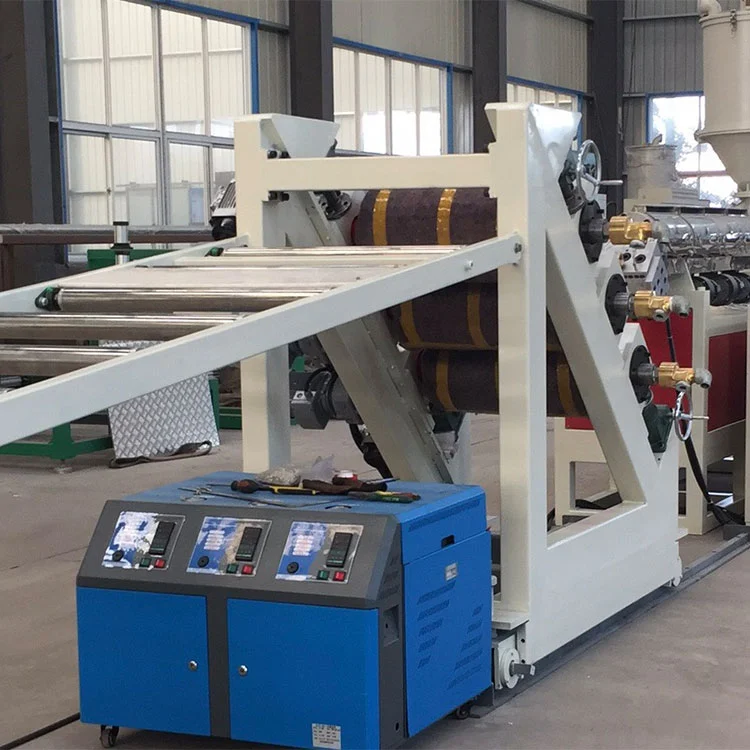

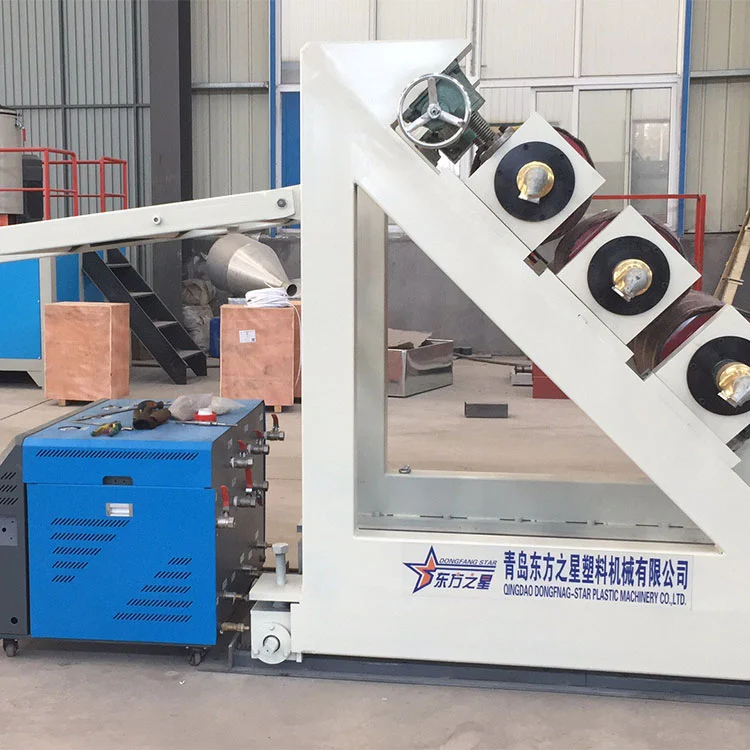

Machine d'extrudeuse de feuille de coupure - machine à appuyer
| Diamètre de rouleau | 320 mm |
| Largeur efficace du rouleau | 600 mm |
| Matériau à rouleau | acier en alliage |
| Structure de rouleau | Fabriqué par Oriental Star, avec conception spéciale de canal multi-flux |
| axialité | ≤0,005 mm |
| Smoothness de la surface de rouleau | Ra≤0,016um |
| Dureté | HRC58-62 |
| Épaisseur | 0,08 mm |
| Réducteur de transmission | Moteur de réduction des engins |
| puissance de transmission | 3 × 1,5 kW |
| Contrôle de vitesse | Convertisseur de fréquence invt ou wecron |
| Méthode de réglage de trois rouleaux | Réglage électrique de l'engrenage du ver de la turbine, interrupteur d'arrêt d'urgence de sécurité, contrôle de vitesse synchrone. |
| Formulaire à trois rouleaux | La pente |
| Trois panneaux muraux à rouleaux | Traitement global du soudage à la plaque d'acier |
| Trois roulements à rouleaux de centrage à rouleaux | Haoyou ou wafangdian |
| joint rotatif | Coentreprise sino-étrangers |
Machine d'extrudeuse de feuille PEEK - Système de contrôle de la température en rouleau
| moyen de refroidissement | huile de conduction thermique |
| Plage de contrôle de la température | Température ambiante à 180 ℃ |
| Précision du contrôle de la température | ± 1 ℃ |
| pompe à eau | 2,2 kW Pompe à huile chaude * 3 unités |
| chauffage | 6KW * 3 ensembles |
| Matériau de boîte | acier inoxydable |
| Vanne à eau | Vanne de siège à angle pneumatique |
| La position d'installation est sur le côté du support de refroidissement, qui est facile à déplacer et à entretenir. | |
Machine d'extrudeuse de feuille de coupure - Support de refroidissement
| Longueur du support | 4 mètres |
| Roll pré-refroidissement | Trois tiges en acier lisse avec circulation d'eau intégrée. |
| Creux (non alimenté) | Rouleau en acier inoxydable de haute qualité |
| Spécifications de rouleaux de refroidissement | Φ75 × 600 mm |

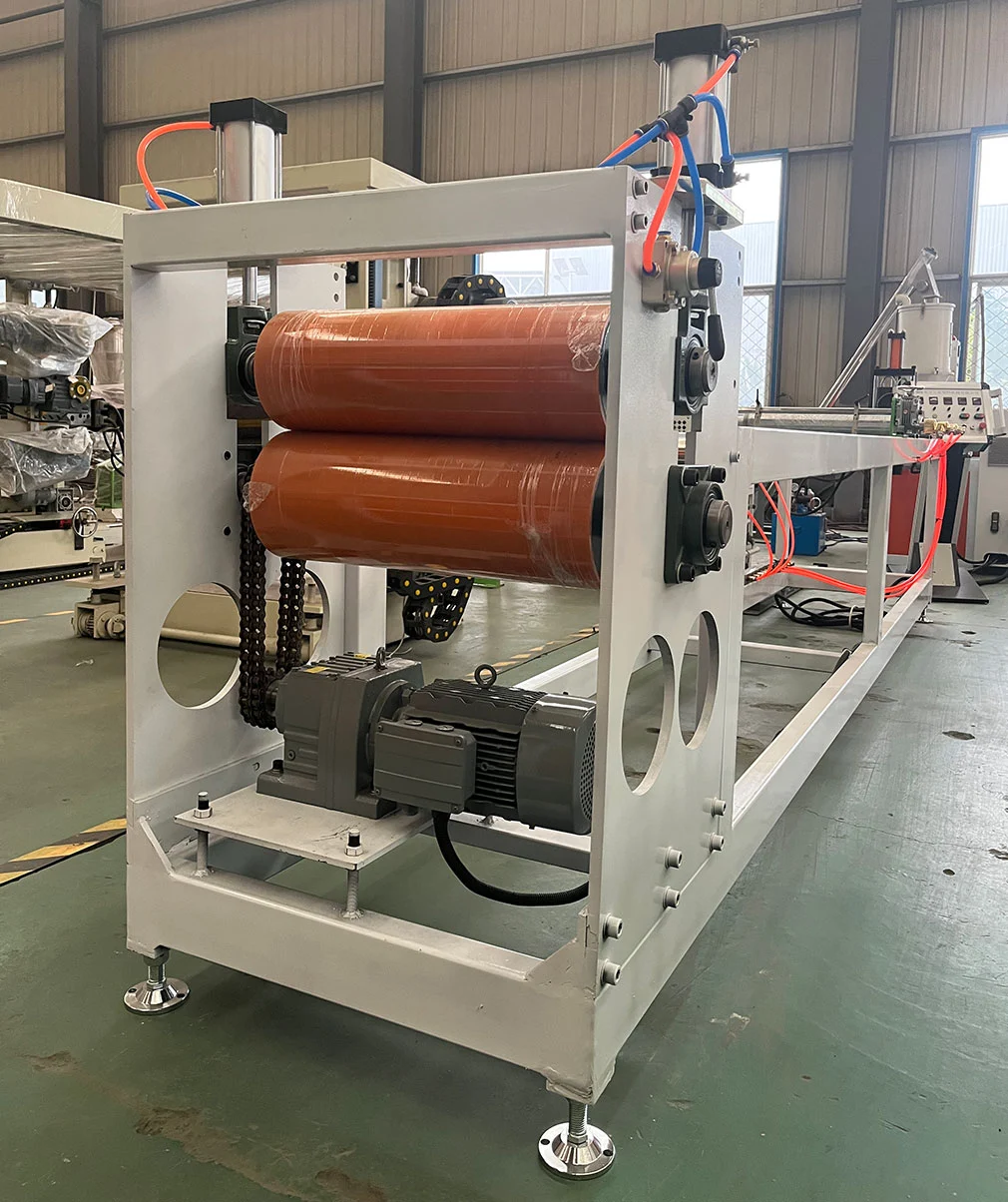

Machine d'extrudeuse de feuille de coupure - Machine de traction
| caractéristiques | Ф200 × 600 mm |
| qualité des matériaux | Rouleau recouvert de caoutchouc PU |
| transmission | boîte de réduction |
| pouvoir | 1 × 1,5 kW |
| contrôle | Contrôle de la conversion de la fréquence INVT |
| Méthode de serrage | pneumatique |
| Mode de régulation de la vitesse | Il peut être synchronisé avec les trois rouleaux ou indépendants |

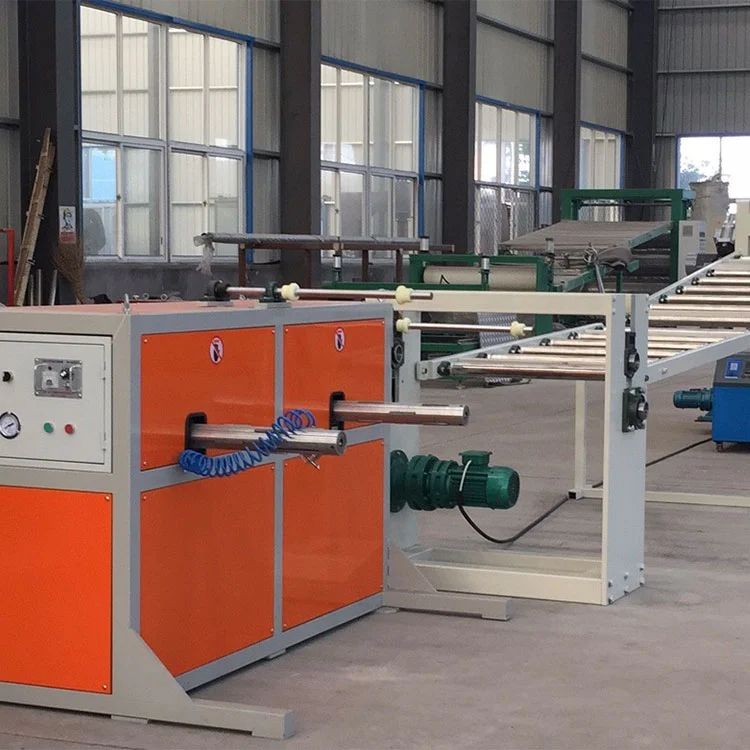

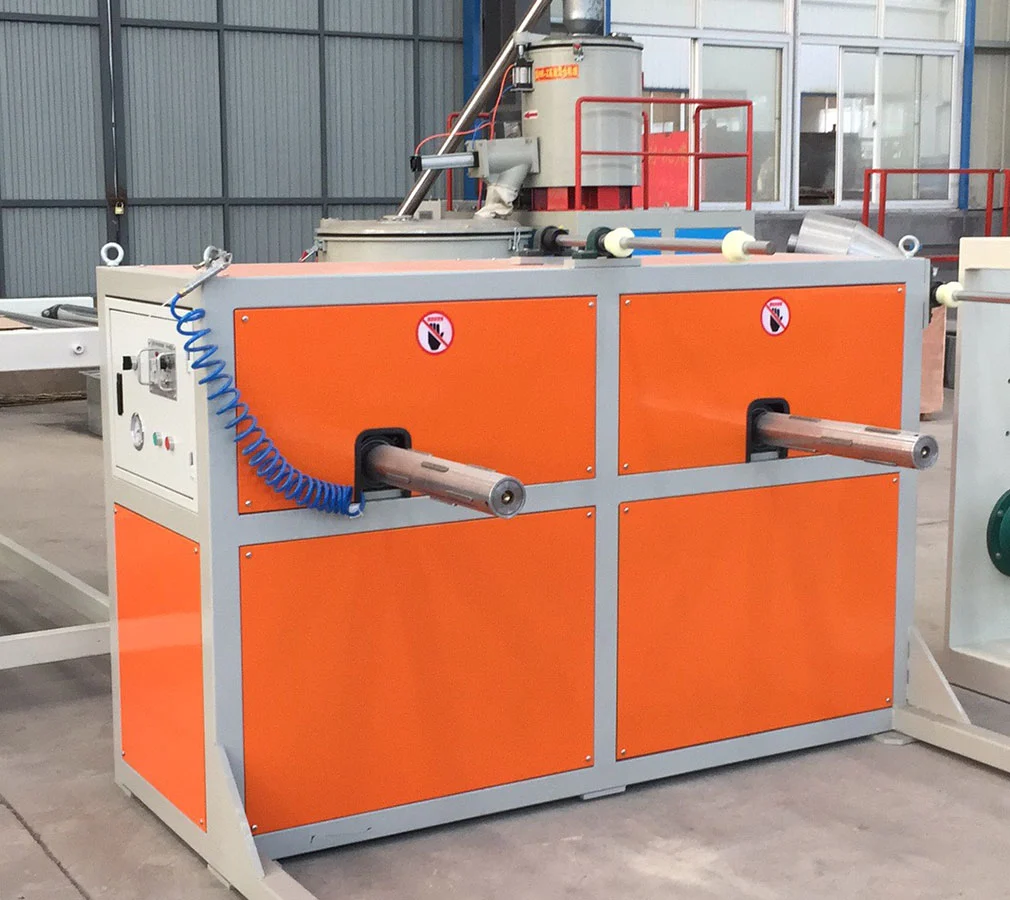

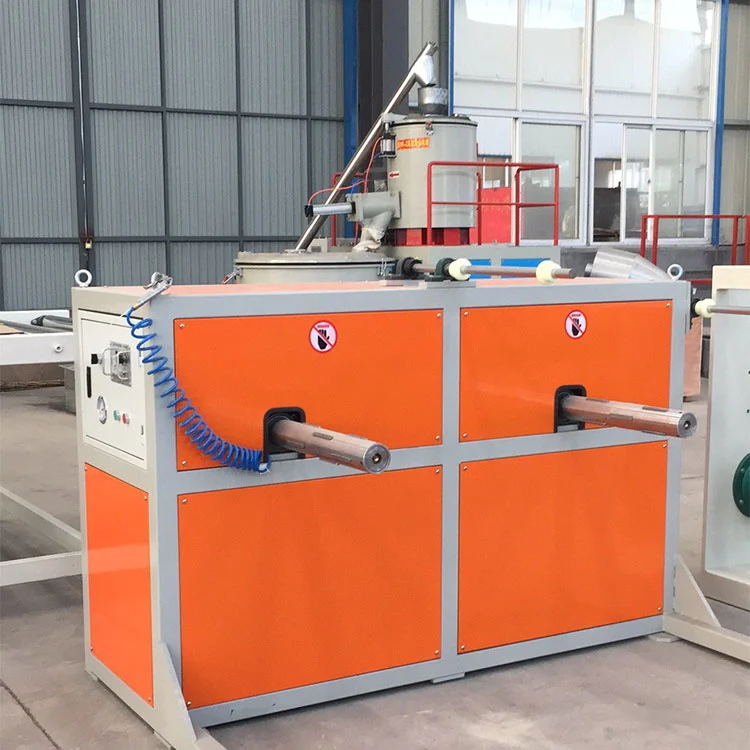

Machine d'extrudeuse de feuille de coupure - machine à enrouler
| Commande de rouleau | Tension constante |
| Formulaire de roulement | Arbre d'inflation à double station |
| contrôle | Comptage automatique de longueur |
| Diamètre de rouleau | 100-500 mm |
| Spécification du noyau du tube de papier | Manteau de 3 pouces |
