La ligne d'extrusion en PVC en plastique dur utilise une extrudeuse à double vis à produire, et une feuille de PVC douce utilise une extrudeuse à vis à produire. Le PVC dur a une dureté plus élevée et des exigences plus élevées pour l'équipement. Le PVC dur a une certaine rigidité et n'est pas facile à plier. Le PVC doux est plus flexible et peut être facilement plié.
| numéro de commande | nom | quantité |
| 1 | Chargeur à vis en acier inoxydable | 1 set |
| 2 | Extrudeuse SJSZ65 / 132 | 1 set |
| 3 | MJ-1150 T- Die | 1 set |
| 4 | BF-1200x∮400 Calentre à trois rouleaux | 1 set |
| 5 | Support de refroidissement BF-1200-6 | 1 set |
| 6 | BF-1200 * ∮220 Machine de traction à rouleaux en caoutchouc | 1 set |
| 7 | Machine à enrouler de friction BF-1200 | 1 set |
| 8 | Machine à température constante à rouleau à eau trois en un | 1 set |
| 9 | DK-18 District Extrusion Ligne de production d'électricité | 1 set |
| 1 0 | Données techniques sur l'équipement aléatoire | 1 copie |

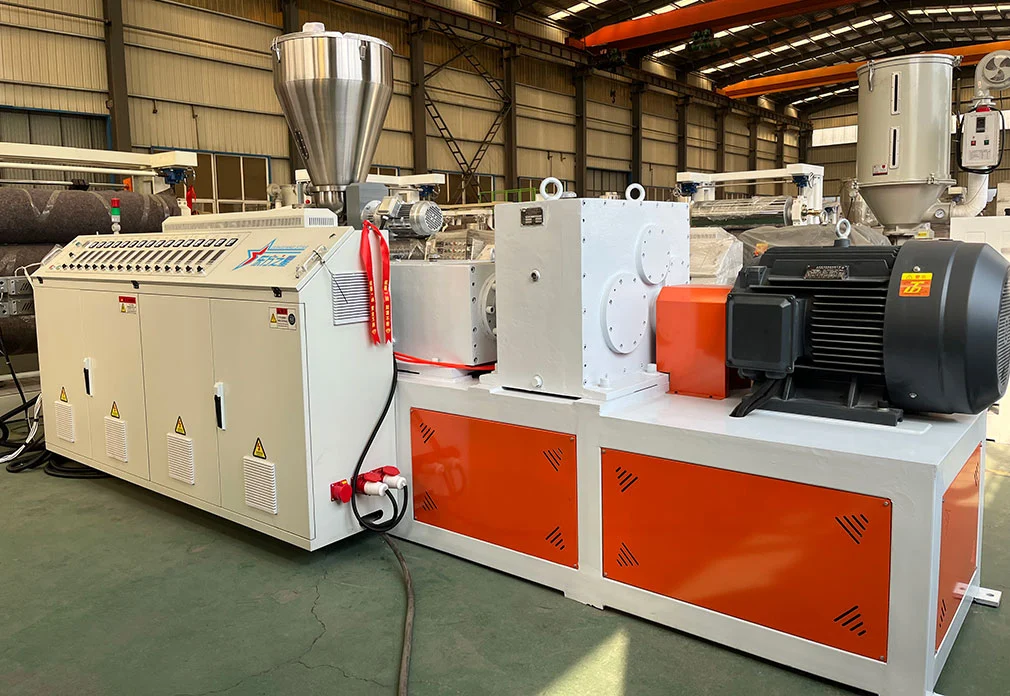

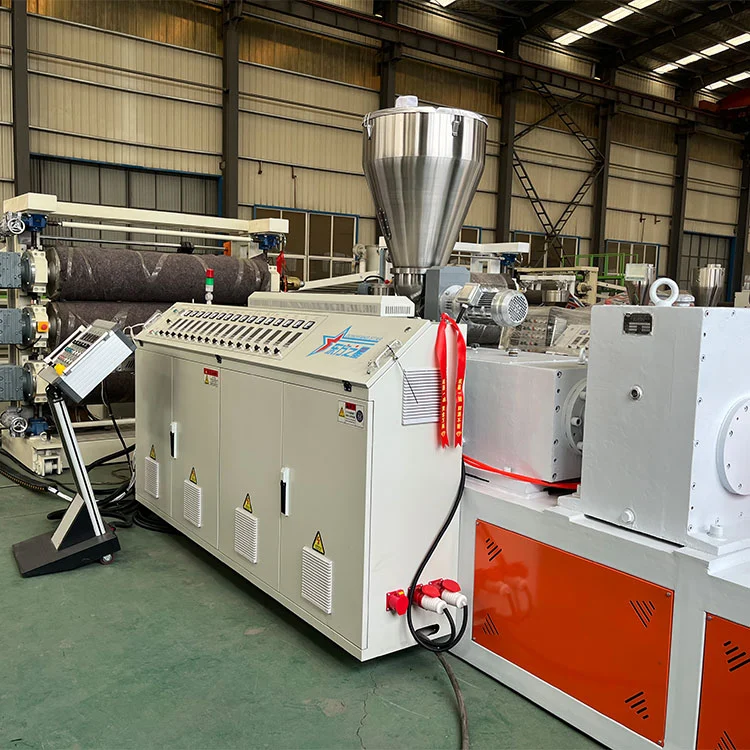

Ligne d'extrusion en PVC en plastique dur - extrudeuse SZ65 / 132
1 Spécifications SZ65 / 132
2 diamètre de vis 65 mm
Ratio d'aspect à 3 vis 24: 1
4 Structure de vis PVC Vis spéciale
5 Structure de baril Intégré du baril intégré
6 vis, matériau de baril 38crmoala
7 Vis, traitement de nitrative de baril Traitement de nitrative
8 vis, durée de vie du baril d'environ 1 à 2 ans
9 PLACE MOTEUR DE FRÉQUENCE VARIABLE PRINCIPALE 37KW
10 réducteur fabriqué à Jiangyin ou Changzhou Reducer spécial pour les machines en plastique
11 Power de chauffage de baril 22KW
12 Méthode de refroidissement en baril refroidissement de l'air
13 puissance du ventilateur de refroidissement 3 × 0,25 kW = 0,75 kW
14 Méthode d'alimentation Alimentation gravimétrique
15 Système de contrôle de vitesse du moteur de fréquence variable principale 37 kW Contrôleur de fréquence variable
16 Appareils électriques hôtes Appareils électriques à basse tension Chint, contrôleur de température intelligent d'affichage numérique, onduleur de nom de marque, armoire de commande électrique conçue ergonomique.
17 Système d'alimentation externe hôte
Capacité totale installée 60KW | + 45KW
18 Hôte d'alimentation du système d'alimentation

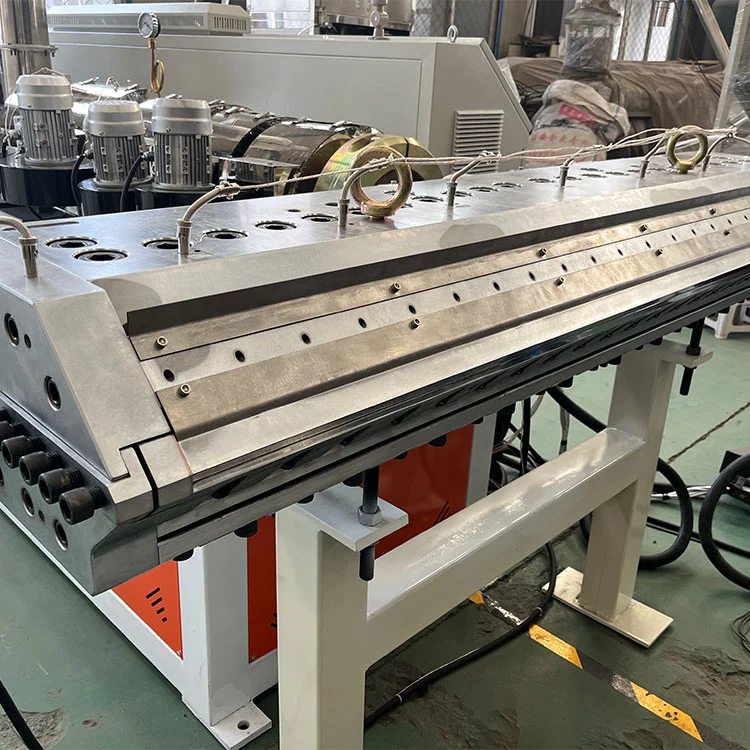

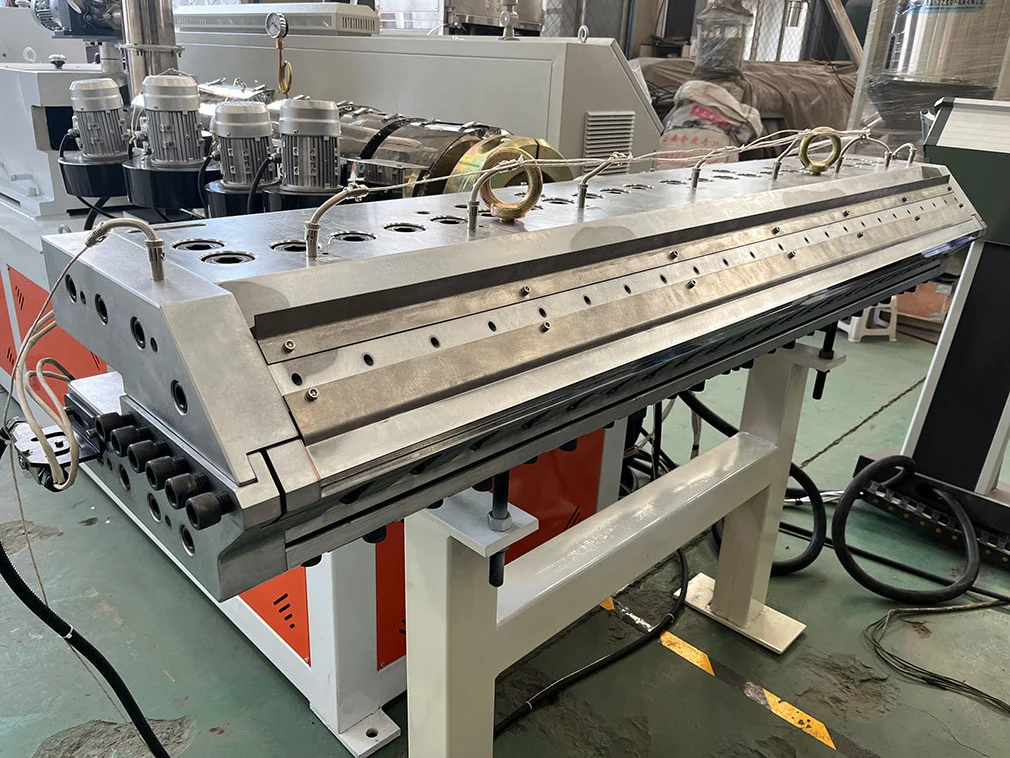

Matière de moule: Forge et trempage en acier à moule de haute qualité, placage chromé dur, traitement de polissage
La tête de plaque avec un cintre de vêtements a 1 à 6 mm d'épaisseur et 1 0 00 mm de large
La largeur effective du moule est de 1 15 0 mm par ensemble
La puissance de chauffage est de 1 5 kW et la méthode de chauffage interne est adoptée
Zone de contrôle de la température Section 5
Le canal d'écoulement de la tête est sous la forme d'un canal d'écoulement graduel de type à vêtements, et la tête est en acier en alliage de haute qualité 5crnimo, poli après un placage chromé; Le micro-ajustement de la lèvre supérieure.

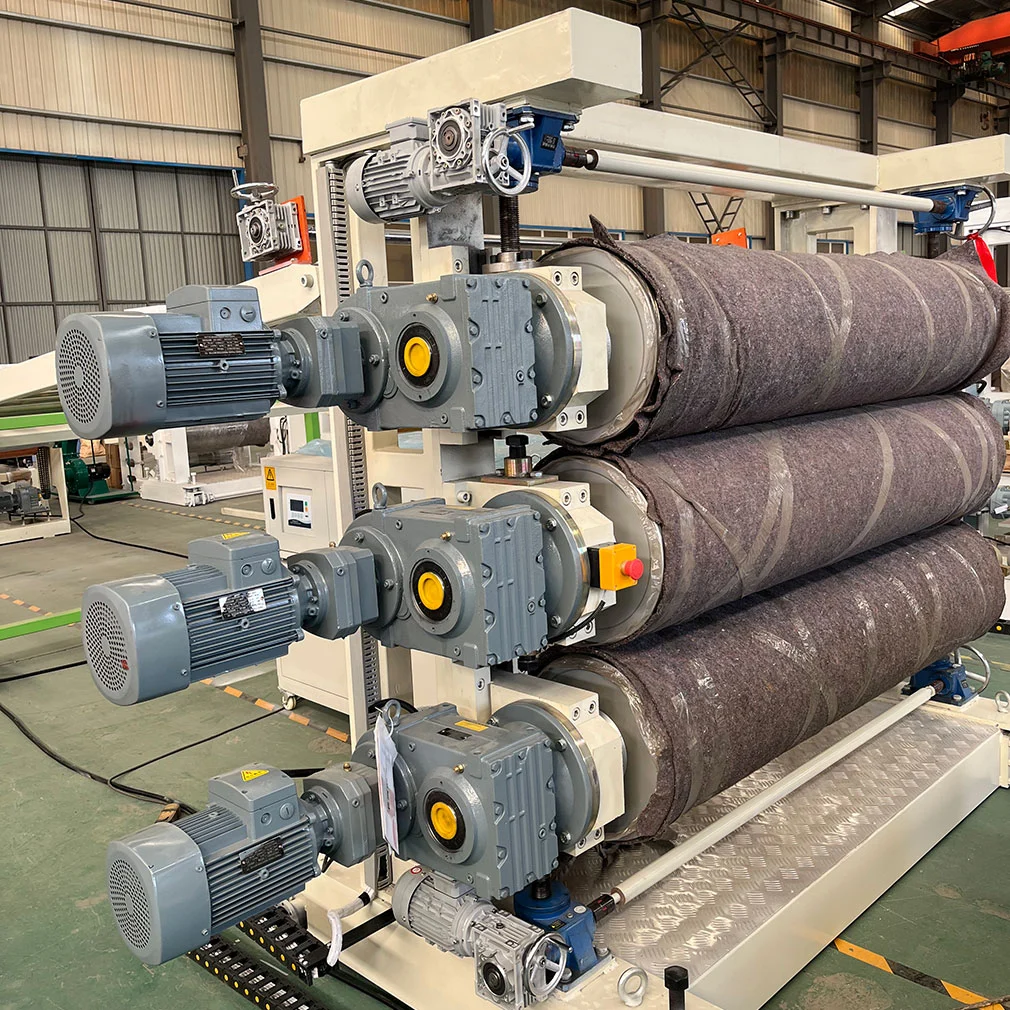

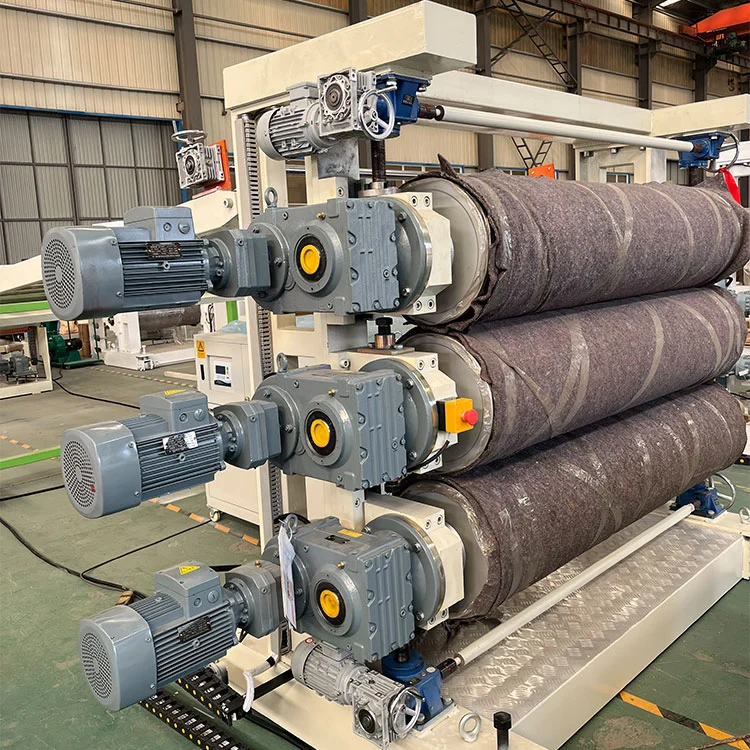

Calendrier de ligne d'extrusion en PVC en plastique dur-trois
Ligne d'extrusion de feuille en PVC en plastique dur - Machine de calendrier verticale à trois rouleaux: une
A. Structure de la machine à calendrier: trois rouleaux verticaux (avec dispositif de protection contre la sécurité des rouleaux)
né Nombre de rouleaux; trois (produit à Qingdao)
C. Diamètre du tambour: 40 0 mm
D, longueur de rouleau: 12 0 0 mm
e. Épaisseur de paroi du rouleau: ≥ 2 1 mm
F. Matériau Roll: 45 # L'acier est utilisé et un traitement de durcissement est effectué, et la dureté peut atteindre RC60-65
G. Traitement de la surface des rouleaux: traitement du miroir
H. Structure du tambour: le système d'échange rapide composite multicouche est adopté pour assurer une température uniforme et constante du tambour.
I. Température constante moyenne du rouleau: eau adoucie
j. Système de contrôle à trois rouleaux: le contrôle de la conversion de fréquence est adopté pour réaliser un contrôle de vitesse synchrone et indépendant.
K, Système de transmission: 1,5kwx3 = 4,5 kW, assurez le fonctionnement en douceur des trois rouleaux.

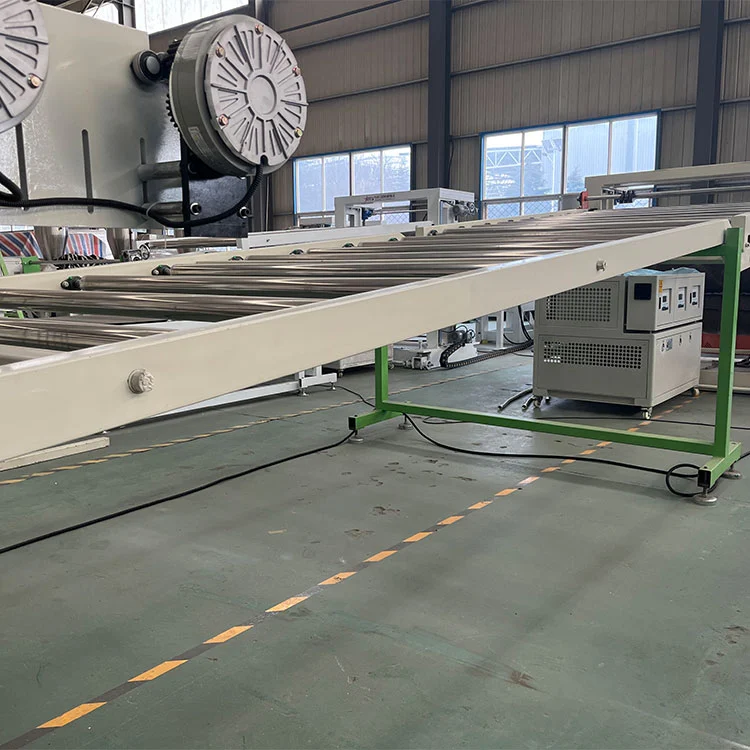

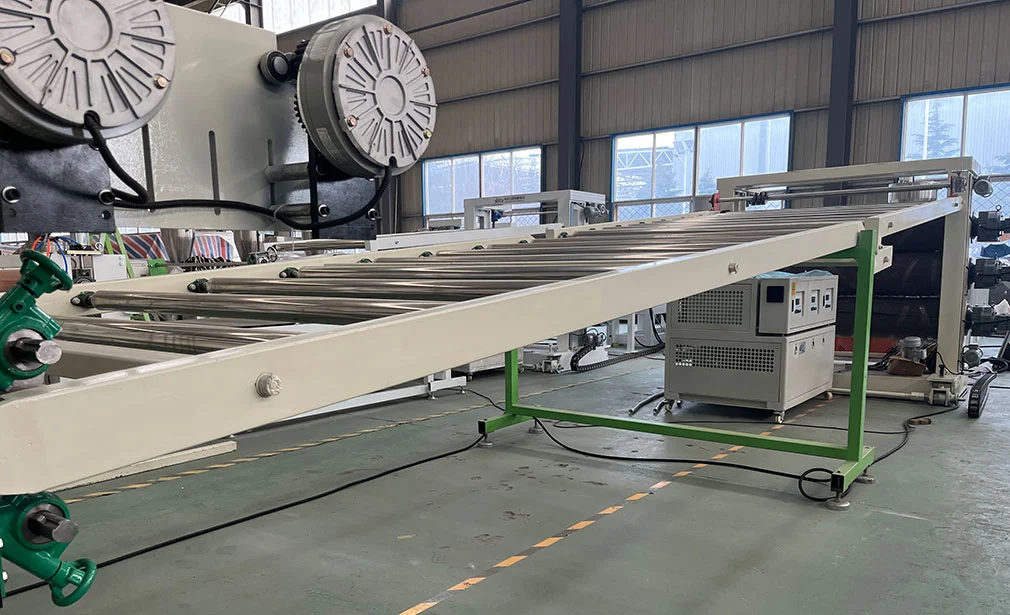

Support de refroidissement en plastique en plastique dur en plastique
A. Longueur du rack de refroidissement: 6 mètres.
B. Rouleau: tout en acier inoxydable.
c. Espacement des rouleaux dans les deux premiers mètres: 400 mm.
D. Le support est équipé d'un dispositif de pointe: 1 ensemble, et le couteau de coupe est fait de couteau en alliage de haute qualité
e. Roueur: roulement réglable

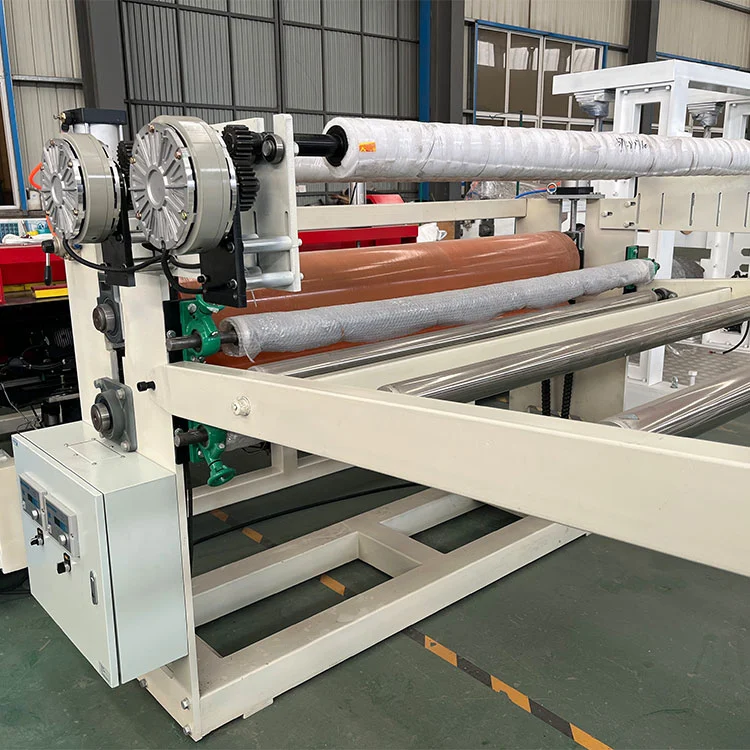

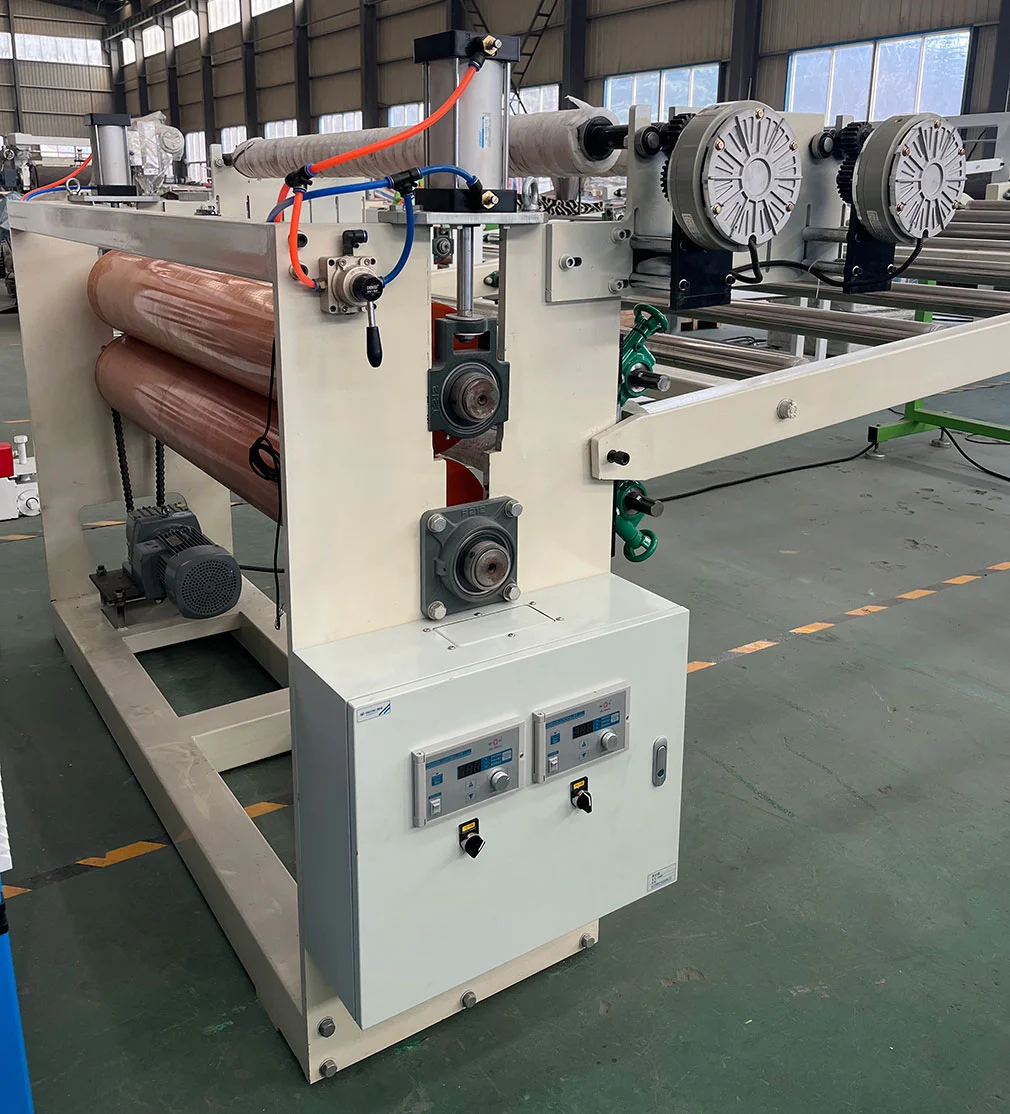

TRATURE DE LIGNE D'EXTRUSION PVC PLASTIQUE DURE
A. Rouleaux en caoutchouc de traction: 2
né Diamètre du rouleau de traction: 220 mm
c. Longueur du rouleau de traction: 12 00 mm
D, surface du rouleau en caoutchouc de traction: résistant à la corrosion, résistant à la température, en caoutchouc et polissage résistant à l'usure.
e. Système de transmission: la transmission du réducteur de vitesse est adoptée
F. Contrôle de traction: Convertisseur de fréquence invincible ou Weichuang
G. Contrôle de vitesse: équipé de trois rouleaux de rouleau et du système de réglage de la liaison de vitesse de traction, la machine de traction peut être ajustée de la vitesse indépendante

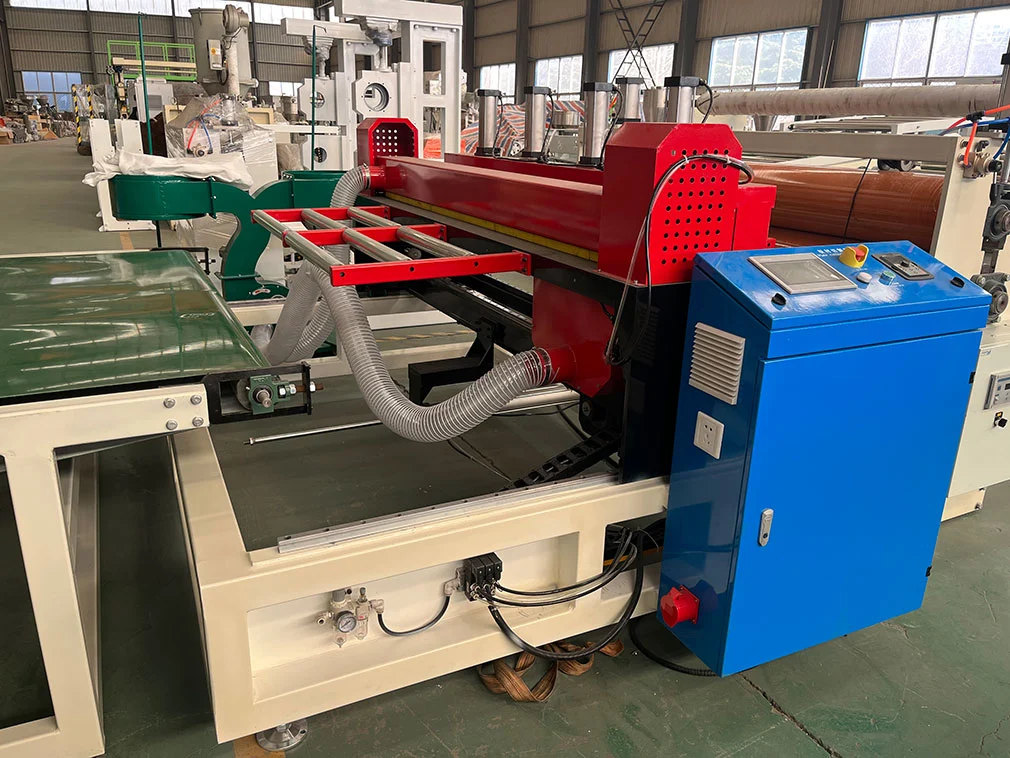

Machine de coupe de ligne d'extrusion en PVC en plastique dur
un. Largeur de coupe: 1000 mm
né Puissance du moteur: 2,2 kW
c. Contrôle de la coupe: électrique
d. Méthode de mesure: co-codeur coréen Ottonix
e. Longueur de coupe: réglable
f. Méthode de réception: transmission de ceinture, aide manuelle
J. Longueur de transmission de ceinture: 3 mètres
H. Transmission de puissance du moteur: 0,75 kW
